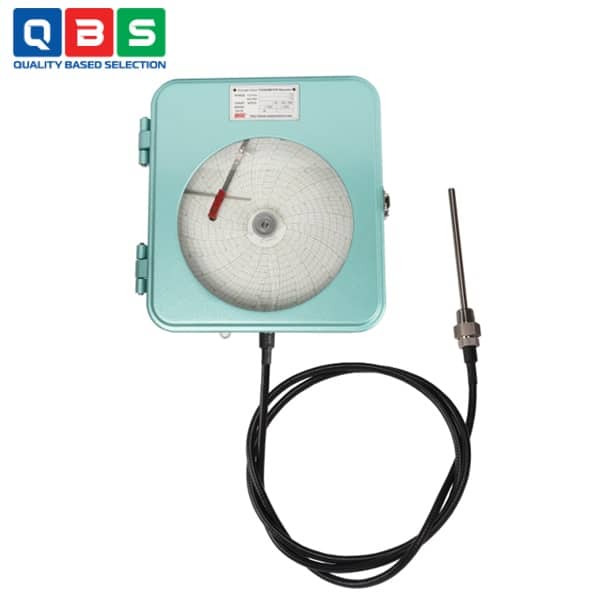

Máy ghi biểu đồ nhiệt độ Wise T930
| Tên sản phẩm | Máy ghi biểu đồ nhiệt độ Wise |
| Model | T930 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Máy ghi biểu đồ nhiệt độ Wise T930 |
Mô tả
Máy ghi biểu đồ nhiệt độ Wise T930 là thiết bị đo nhiệt độ kiểu khí nạp với tiếp điểm cảm ứng (inductive contact), được thiết kế để đo lường và giám sát nhiệt độ trong môi trường công nghiệp. Nó kết hợp đo cơ học với tín hiệu điện để kích hoạt cảnh báo hoặc điều khiển hệ thống khi nhiệt độ đạt ngưỡng đặt trước. Ứng dụng chính tập trung vào việc cung cấp tín hiệu điện cho báo động âm thanh/hình ảnh, điều khiển mạch điện, hoặc tích hợp với rơle phụ trợ.
Ứng dụng của Máy ghi biểu đồ nhiệt độ Wise T930
-
- Ngành hóa chất & hóa dầu: Ghi nhiệt độ quy trình phản ứng, bồn chứa, đường ống hóa chất.
- Ngành dầu khí & khí đốt: Giám sát nhiệt độ tại giàn khoan, nhà máy xử lý khí, đường ống dẫn khí.
- Nhà máy lọc dầu & lọc hóa dầu: Ghi nhiệt độ cột chưng cất, lò cracking, trao đổi nhiệt.
- Nhà máy điện & nhiệt điện: Theo dõi nhiệt độ hơi nước, lò hơi, turbine, hệ thống làm mát.
- Công nghiệp thực phẩm & đồ uống: Kiểm soát nhiệt độ thanh trùng, tiệt trùng, lên men, kho lạnh.
- Ngành dược phẩm: Giám sát nhiệt độ phòng sạch, lò sấy, máy khử trùng, tủ nuôi cấy.
- Nồi hơi & hệ thống hơi công nghiệp: Ghi nhiệt độ hơi quá nhiệt, nước cấp lò.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Model | T930 |
| Loại | Máy ghi nhiệt độ biểu đồ tròn, bút đơn, cơ học (gas expansion) |
| Đường kính danh nghĩa | 246 mm (W) × 271 mm (H) |
| Độ chính xác | ±2.0% full scale |
| Hệ thống đo | SAMA Class IIIB (Case compensation) |
| Phạm vi đo | -200 ~ 700 °C (khí trơ/inert gas) |
| 0 ~ 200 °C (khí hữu cơ/organic gas) | |
| Biểu đồ | Tròn 200 mm, quay 24 giờ hoặc 168 giờ (7 ngày) |
| Cơ chế quay biểu đồ | Lên dây cót (spring wound), không cần điện |
| Vỏ máy (Case) & Nắp | ALDC (hợp kim nhôm đúc) |
| Ống mao dẫn (Capillary) | 1.6/0.2 mm, 316SS + bọc giáp 7.5/5.5 mm 304SS |
| Chiều dài capillary | Direct (A) hoặc 2/3/5/8/10 m (các mã khác tùy chọn) |
| Thanh cảm biến (Stem) | Đường kính: 8.0 / 10.0 / 12.0 mm |
| Vật liệu: 316SS hoặc 316L SS | |
| Kết nối process | 3/8″, 1/2″, 3/4″ PT / NPT / PF (hoặc Compression Fitting, Movable thread) |
| Lắp đặt | Bottom connection, surface / case mounting |

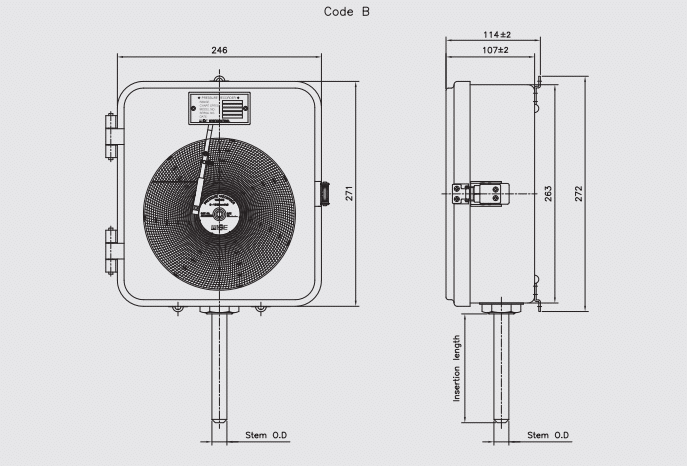

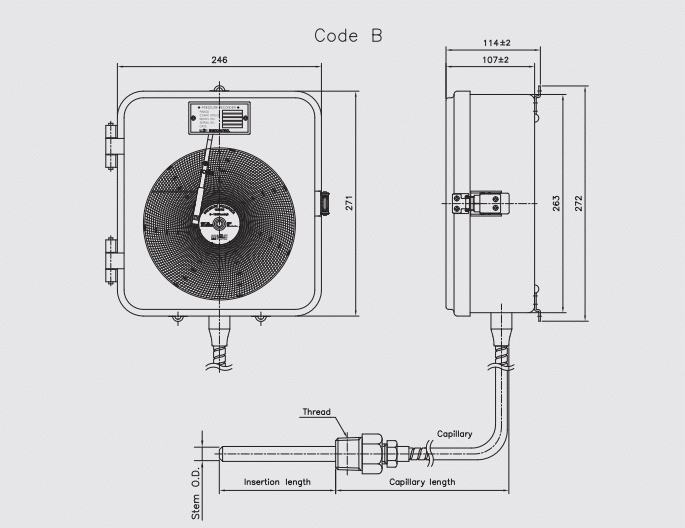

Kích thước của máy


Tham khảo Catalog chi tiết ở đây: Catalog Máy ghi biểu đồ nhiệt độ Wise T930
Nguyên lý hoạt động của Máy ghi biểu đồ nhiệt độ Wise T930
-
- Cảm biến (bulb/stem): Phần đầu dò (stem) chứa khí trơ (thường là inert gas như nitrogen) được nạp áp suất cao.
- Khi nhiệt độ tăng: Khí trong bulb giãn nở → áp suất tăng → truyền qua capillary tube (ống mao dẫn bọc thép không gỉ) đến Bourdon tube (ống Bourdon hình chữ C) bên trong máy.
- Bourdon tube uốn cong: Áp suất làm ống Bourdon bung ra → chuyển động cơ học qua hệ thống bánh răng, liên kết đẩy bút ghi (single pen) di chuyển trên biểu đồ tròn 200 mm.
- Biểu đồ quay: Đồng hồ lên dây cót (spring wound) quay biểu đồ với tốc độ 24 giờ hoặc 7 ngày → ghi lại đường cong nhiệt độ theo thời gian.
- Case Compensation (bù nhiệt độ vỏ máy): Có cơ chế bù đặc biệt bên trong case (thường dùng bimetal hoặc phần bù riêng) để triệt tiêu lỗi do nhiệt độ môi trường xung quanh vỏ máy và capillary thay đổi → đảm bảo độ chính xác ±2% dù môi trường nóng/lạnh.
Tính năng đặc biệt
-
- Case Compensation system: Bù nhiệt độ vỏ máy và capillary.
- Không cần điện: Hoàn toàn cơ học (lên dây cót quay biểu đồ 24h hoặc 7 ngày).
- SAMA Class IIIB gas expansion: Dùng khí trơ (-200 ~ 700°C) hoặc khí hữu cơ (0 ~ 200°C).
- Biểu đồ tròn 200 mm, bút đơn: Ghi rõ ràng, dễ đọc lịch sử nhiệt độ dài hạn.
