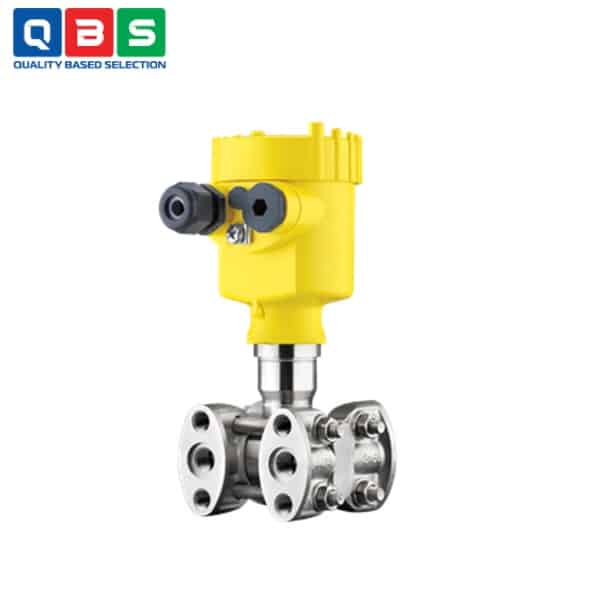

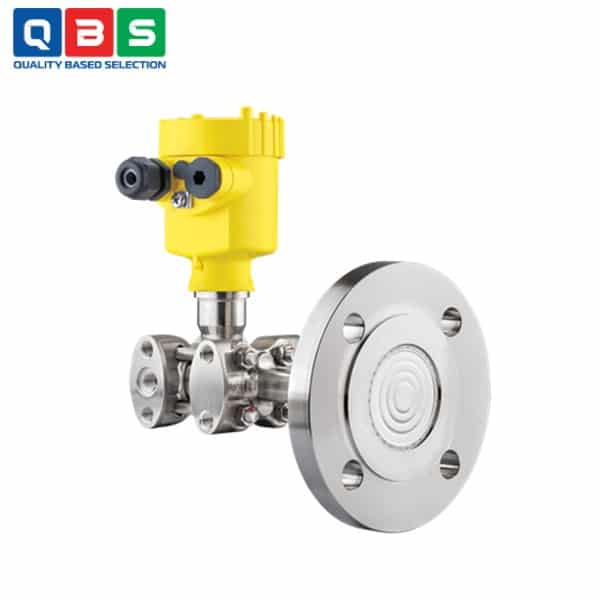

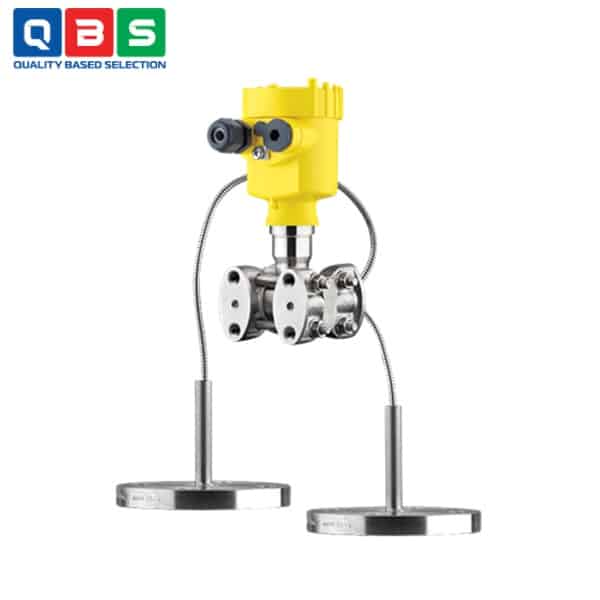

Máy phát áp suất vi sai VEGADIF 85

Ứng dụng của Máy phát áp suất vi sai VEGADIF 85

• Đo mức: Đo mức chất lỏng trong bồn áp lực (pressurized vessels/tanks).
• Đo lưu lượng: Kết hợp với ống pitot, đĩa orifice, venturi, flow nozzle… để đo lưu lượng khí, hơi, nước và chất lỏng.
• Giám sát áp suất trên bộ lọc: Phát hiện tình trạng tắc nghẽn lọc khí, lọc chất lỏng, lọc túi, lọc HEPA…
• Đo mật độ: Đo chênh áp giữa 2 điểm có khoảng cách cố định để tính mật độ chất lỏng.
• Đo giao diện: Đo mức giao diện giữa 2 chất lỏng không trộn lẫn (ví dụ: dầu–nước, nước–bùn).

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Máy phát áp suất vi sai VEGADIF 85

1. 1. Hai áp suất cần đo (P+ và P–): Được dẫn vào 2 bên High (+) và Low (–) của cảm biến qua 2 đường ống impulse line hoặc qua màng chemical seal.
   2. Màng kim loại (diaphragm): Hai màng ngăn cách chịu lực từ 2 áp suất sẽ bị uốn cong một lượng rất nhỏ (chỉ vài micromet) tùy theo chênh lệch áp suất.
   3. Truyền lực qua dầu silicone: Sự uốn cong của màng được truyền 100 % qua lớp dầu silicone bên trong đến cảm biến trung tâm (sensor element).
   4. Cảm biến piezoresistive: Khi màng trung tâm bị nén/dãn → điện trở của 4 điện trở bán dẫn trong cầu thay đổi → điện áp đầu ra của cầu thay đổi tỷ lệ với chênh áp.
   5. Xử lý tín hiệu thông minh: Điện áp nhỏ này được khuếch đại, bù nhiệt độ, bù áp suất tĩnh (static pressure compensation) và chuyển thành tín hiệu chuẩn: 4…20 mA / HART.

Ưu điểm nổi bật

• Độ tin cậy cao nhờ màng chắn quá tải tích hợp.
• Đo lường áp suất chênh lệch rất thấp thông qua phát hiện giá trị đo chính xác cao.
• Cảm biến đa biến thông qua phép đo tích hợp áp suất tuyệt đối.
