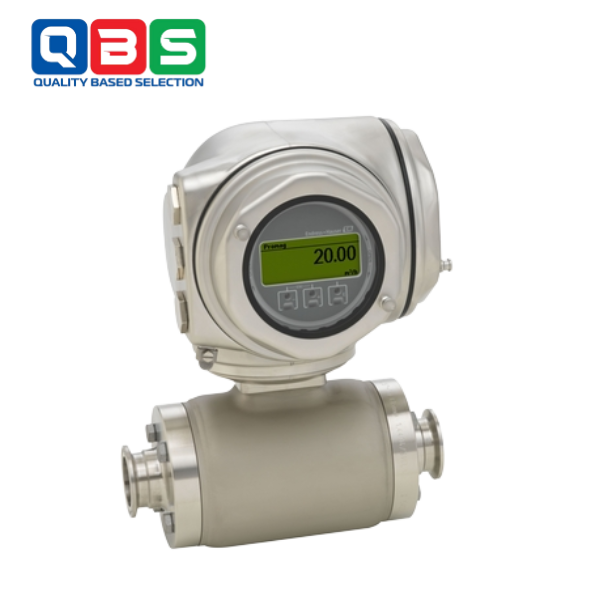

PROMAG H 300 – LƯU LƯỢNG KẾ ĐIỆN TỪ

Promag H 300 là lưu lượng kế điện từ của Endress+Hauser, được ưa chuộng trong các ứng dụng vệ sinh của ngành thực phẩm, đồ uống và khoa học đời sống. Với bộ truyền tín hiệu nhỏ gọn, tích hợp linh hoạt qua HART/Ethernet/WLAN và công nghệ Heartbeat, thiết bị đảm bảo vận hành an toàn, tuân thủ quy định và hiệu suất tối ưu.

THÔNG SỐ KỸ THUẬT CỦA PROMAG H 300

Category	Details
Nominal Diameter Range	DN 2 to 150 (¹⁄₁₂” to 6″)
Wetted Materials	Liner: PFA Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum Process Connections: Stainless Steel 1.4404 (F316L); PVDF; PVC-coated pipe nozzles Seals: O-rings (EPDM, FKM, Kalrez); Hygienic molded seals (EPDM, FKM, Silicone) Grounding Rings: Stainless steel 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum
Measured Variables	Volume flow, temperature, conductivity, mass flow, corrected volume flow, corrected conductivity
Max Measurement Error	Standard volume flow: ±0.5% or ±1 mm/s (0.04 in/s) Optional volume flow: ±0.2% or ±2 mm/s (0.08 in/s)
Measuring Range	0.06 dm³/min to 600 m³/h (0.015 gal/min to 2,650 gal/min)
Max Process Pressure	PN 40, Class 150, 20K
Medium Temperature Range	–20 to +150 °C (–4 to +302 °F)
Ambient Temperature Range	–40 to +60 °C (–40 to +140 °F)
Sensor Housing Material	1.4301 (304), corrosion resistant
Transmitter Housing Material	AlSi10Mg coated; 1.4409 (CF3M) similar to 316L; stainless steel for hygienic design
Ingress Protection	IP66/67, Type 4X enclosure IP69
Display/Operation	4-line backlit display with touch control (operable from outside) Configurable via local display and operating tools Remote display available
Inputs	Status input, 4–20 mA
Digital Communication	HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET via Ethernet-APL, Ethernet/IP, OPC-UA
Power Supply	DC 24 V AC 100–230 V AC 100–230 V / DC 24 V (non-hazardous areas)
Hazardous Area Approvals	ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC, JPN, UK Ex, KC
Product Safety	CE mark, C-tick, EAC
Functional Safety	Functional safety per IEC 61508; suitable for safety-related applications per IEC 61511
Measurement Approvals & Certifications	Calibrated at ISO/IEC 17025 accredited facilities Heartbeat Technology compliant with traceability requirements per ISO 9001:2015 – Section 7.1.5.2 a (certified by TÜV SÜD)
Marine Approvals	LR, DNV, ABS, BV approvals
Pressure Equipment Certification	PED, CRN
Material Certification	Material 3.1 certificates
Hygienic Approvals & Certifications	EHEDG, 3-A, FDA-compliant liners and seals, cGMP

ỨNG DỤNG THỰC TẾ

• Đo lưu lượng chất lỏng trong sản xuất thực phẩm, đồ uống (sữa, bia, nước giải khát).
• Ứng dụng vệ sinh trong ngành dược phẩm và khoa học đời sống (sản xuất thuốc, sinh học).
• Quản lý quy trình yêu cầu tiêu chuẩn CIP/SIP và vệ sinh cao.

CÁCH LẮP ĐẶT VÀ VẬN HÀNH

*Lắp đặt:

• Đặt trong đường ống thẳng (5D trước, 2D sau), sử dụng kết nối vệ sinh (Tri-Clamp, DIN 11851).
• Đảm bảo lớp lót PFA và vỏ thép không gỉ (3A, EHEDG) phù hợp với CIP/SIP.
• Kết nối nguồn (20-30VDC) và tín hiệu HART/Ethernet/WLAN với cáp chống nhiễu.
• Kiểm tra độ kín và tín hiệu qua công nghệ Heartbeat.

*Vận hành:

• Cấu hình lưu lượng qua màn hình cảm ứng hoặc HART/WLAN.
• Giám sát thời gian thực, Heartbeat tự chẩn đoán lỗi.
• Bảo trì định kỳ, làm sạch bằng CIP/SIP, xác minh qua Heartbeat.

ƯU ĐIỂM, NHƯỢC ĐIỂM

*Ưu điểm:

• Đo chính xác, không phụ thuộc áp suất, độ nhớt; không mất áp suất.
• Thiết kế nhỏ gọn, vỏ thép không gỉ, lớp lót PFA đạt chuẩn IP69, 3A, EHEDG.
• Tích hợp linh hoạt với HART/Ethernet/WLAN, I/O cấu hình tự do.
• Không bộ phận chuyển động, bảo trì tối thiểu, Heartbeat đảm bảo an toàn.

*Nhược điểm:

• Chi phí ban đầu cao do thiết kế vệ sinh chuyên dụng.
• Chỉ đo chất lỏng dẫn điện, không phù hợp với dầu hoặc chất không dẫn điện.
• Yêu cầu kỹ thuật cao để đảm bảo tiêu chuẩn vệ sinh khi lắp đặt.
• Hiệu suất có thể giảm nếu chất lỏng chứa cặn rắn lớn.
