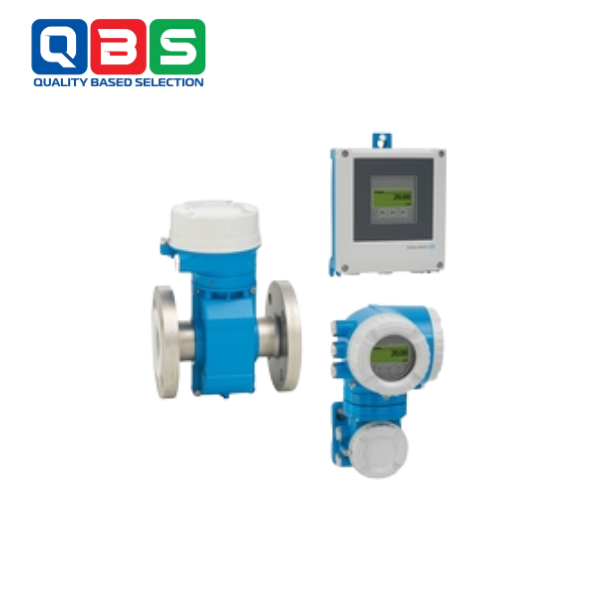

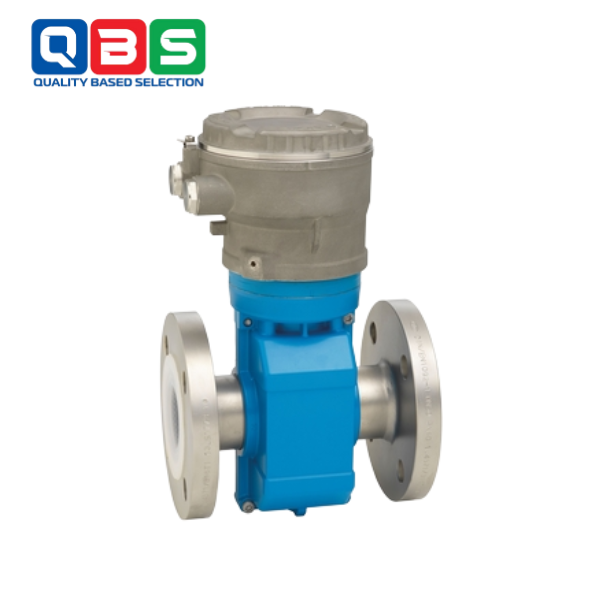

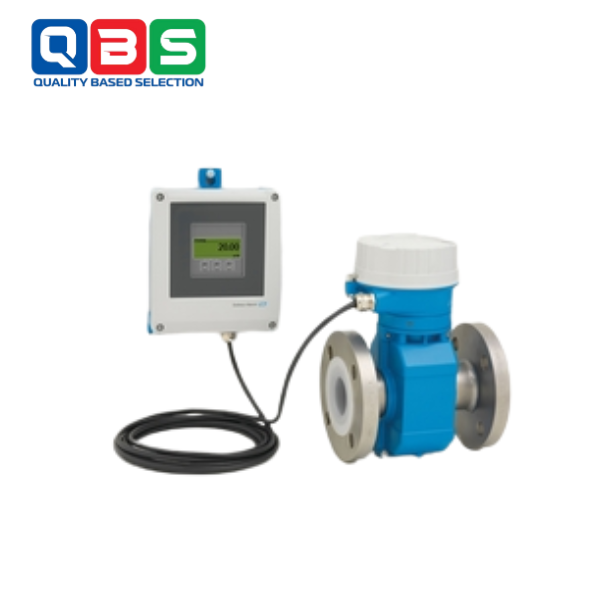

PROMAG P 500 – LƯU LƯỢNG KẾ ĐIỆN TỪ

Tên sản phẩm PROMAG P 500 – LƯU LƯỢNG KẾ ĐIỆN TỪ
Model P 500
Thương hiệu Endress+Hauser
Xuất xứ Đức
Phân phối Công Ty TNHH Kỹ Thuật QBS
Xem chi tiết thông số kỹ thuật Catalog Lưu lượng kế điện từ Promag P 500
Gọi 0939487487 Yêu cầu báo giá

    Mô tả

    Promag P 500 là lưu lượng kế điện từ tiên tiến của Endress+Hauser, được thiết kế cho các ứng dụng hóa chất và quy trình với chất lỏng ăn mòn và nhiệt độ trung bình cao. Với bộ truyền tín hiệu từ xa, tích hợp linh hoạt qua HART/Ethernet/WLAN và công nghệ Heartbeat, thiết bị đảm bảo an toàn, độ chính xác cao và tuân thủ quy định trong môi trường khắc nghiệt.

    THÔNG SỐ KỸ THUẬT CỦA PROMAG P 500

    Item Details
    Nominal Diameter Range DN 15 to 600 (½” to 24″)
    Wetted Materials Liner: PFA Electrodes: PTFE; 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum; Titanium; Duplex 1.4462 (UNS S31803)
    Measured Variables Volumetric flow, Conductivity, Mass flow
    Maximum Measuring Error Volumetric flow (standard): ±0.5% or ±1 mm/s (0.04 in/s) Optional: ±0.2% or ±2 mm/s (0.08 in/s), flat profile
    Measuring Range 4 dm³/min to 9600 m³/h (1 gal/min to 44,000 gal/min)
    Max Process Pressure PN 40, Class 300, 20K
    Medium Temperature Range PFA liner: –20 to +150 °C (–4 to +302 °F) High-temp PFA liner: –20 to +180 °C (–4 to +356 °F) PTFE liner: –40 to +130 °C (–40 to +266 °F)
    Ambient Temperature Range Carbon steel flanges: –10 to +60 °C (+14 to +140 °F) Stainless steel flanges: –40 to +60 °C (–40 to +140 °F)
    Sensor Housing Material DN 15–300 (½”–12″): AlSi10Mg, coated DN 350–600 (14″–24″): Carbon steel, varnish coated Sensor connection housing (std): AlSi10Mg, coated Optional: 1.4409 (CF3M) similar to 316L
    Transmitter Housing Material AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; Polycarbonate
    Protection Class Remote sensor version (std): IP66/67, Type 4X enclosure Remote transmitter version: IP66/67, Type 4X enclosure
    Display / Operation 4-line backlit display with touch control (external operation) Configurable via local display and operating tools
    Outputs 4 outputs: – 4–20 mA HART (active/passive) – 4–20 mA WirelessHART – 4–20 mA (active/passive) – Pulse/Frequency/Switch (active/passive) – Dual pulse (active/passive) – Relay output
    Inputs Status input, 4–20 mA
    Communication Protocols HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET via Ethernet-APL, Ethernet/IP, OPC-UA
    Power Supply DC 24 V; AC 100–230 V; AC 100–230 V / DC 24 V (non-hazardous areas)
    Hazardous Area Approvals ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC; JPN, UK Ex, KC
    Product Safety CE mark, C-tick, EAC
    Functional Safety IEC 61508 functional safety, applicable to safety-related applications according to IEC 61511

    ỨNG DỤNG THỰC TẾ

    • Đo lưu lượng chất lỏng ăn mòn trong ngành hóa chất, dược phẩm và xử lý nước thải.
    • Ứng dụng trong quy trình công nghiệp yêu cầu chịu nhiệt độ trung bình cao.
    • Quản lý chất lỏng trong môi trường khắc nghiệt hoặc khu vực nguy hiểm.

    CÁCH LẮP ĐẶT VÀ VẬN HÀNH

    *Lắp đặt:

    • Đặt cảm biến trong đường ống thẳng (5D trước, 2D sau), sử dụng kết nối mặt bích.
    • Đảm bảo lớp lót PTFE/PFA phù hợp với chất lỏng ăn mòn.
    • Kết nối cảm biến với bộ truyền từ xa qua cáp tiêu chuẩn, nguồn 20-30VDC, tín hiệu HART/Ethernet/WLAN.
    • Kiểm tra độ kín và tín hiệu qua công nghệ Heartbeat.

    *Vận hành:

    • Cấu hình lưu lượng qua màn hình cảm ứng hoặc HART/WLAN.
    • Giám sát thời gian thực, Heartbeat tự chẩn đoán lỗi.
    • Bảo trì định kỳ, làm sạch điện cực, xác minh qua Heartbeat.

    ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA PROMAG P 500

    *Ưu điểm:

    Đo chính xác, không phụ thuộc áp suất, độ nhớt; không mất áp suất.

    Lớp lót PTFE/PFA chống ăn mòn, đạt chuẩn Ex, phù hợp môi trường khắc nghiệt.

    Tích hợp linh hoạt với HART/Ethernet/WLAN, tối đa 4 I/O cấu hình tự do.

    Không bộ phận chuyển động, bảo trì tối thiểu, Heartbeat đảm bảo an toàn.

    *Nhược điểm:

    Chi phí ban đầu cao do thiết kế từ xa và tính năng chuyên dụng.

    Chỉ đo chất lỏng dẫn điện, không phù hợp với dầu hoặc chất không dẫn điện.

    Yêu cầu kỹ thuật cao để đảm bảo lắp đặt đúng trong môi trường khắc nghiệt.

    Hiệu suất có thể giảm nếu chất lỏng chứa cặn rắn lớn.
