PROMAG W 500 – LƯU LƯỢNG KẾ ĐIỆN TỪ

Tên sản phẩm PROMAG W 500 – LƯU LƯỢNG KẾ ĐIỆN TỪ
Model W 500
Thương hiệu Endress+Hauser
Xuất xứ Đức
Phân phối Công Ty TNHH Kỹ Thuật QBS
Xem chi tiết thông số kỹ thuật Promag W 500 là lưu lượng kế điện
Gọi 0939487487 Yêu cầu báo giá

    Mô tả

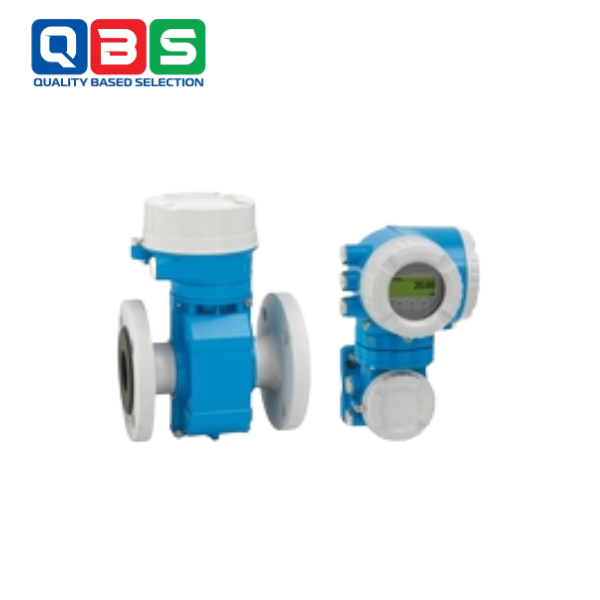

    Promag W 500 là lưu lượng kế điện từ cao cấp của Endress+Hauser, được thiết kế cho đo lường nước công nghiệp và nước thải đô thị trong khu vực nguy hiểm và điều kiện khắc nghiệt. Với bộ truyền tín hiệu từ xa, tích hợp linh hoạt qua HART/Ethernet/WLAN và công nghệ Heartbeat, thiết bị đảm bảo độ chính xác, an toàn và tuân thủ tiêu chuẩn MI-001/OIML R49.

    THÔNG SỐ KỸ THUẬT CỦA PROMAG W 500

    Item Specification
    Nominal Diameter Range DN 25 to 3000 (1” to 120”)
    Wetted Materials – Hard rubber lining: 0…+80 °C (+32…+176 °F) – Polyurethane lining: –20…+50 °C (–4…+122 °F) – PTFE lining: –20…+90 °C (–4…+194 °F) – Electrodes: 1.4435 (316L), Alloy C22 (UNS N06022), Tantalum
    Measured Variables Volumetric flow, Conductivity, Mass flow
    Maximum Measuring Error – Standard: ±0.5% or ±1 mm/s (0.04 in/s) – Optional: ±0.2% or ±2 mm/s (0.08 in/s)
    Measuring Range 0.5 m³/h to 263,000 m³/h (2.5 gpm to 1,665 Mgal/day)
    Max. Process Pressure PN 40, Class 300, 20K
    Medium Temperature Range – Hard rubber: 0…+80 °C – Polyurethane: –20…+50 °C
    Ambient Temperature Range – Carbon steel flanges: –10…+60 °C – Stainless steel flanges: –40…+60 °C

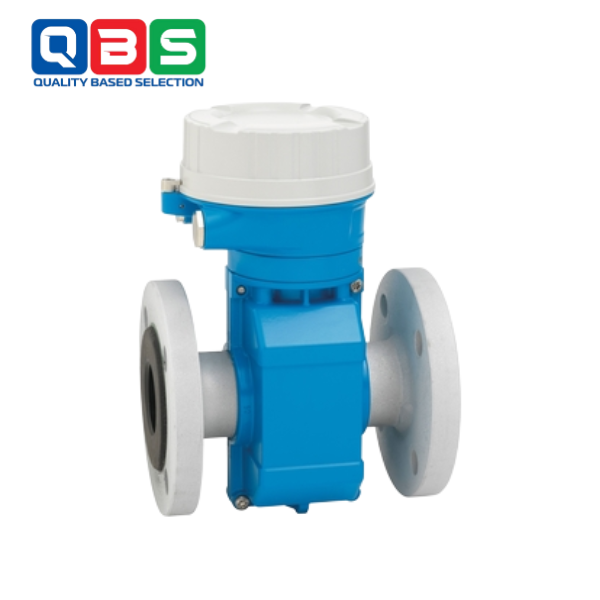

    Sensor Housing – DN 25…300: AlSi10Mg, coated – DN 25…2400: Carbon steel with protective varnish – Sensor connection: AlSi10Mg (standard) / Polycarbonate or 1.4409 (optional)

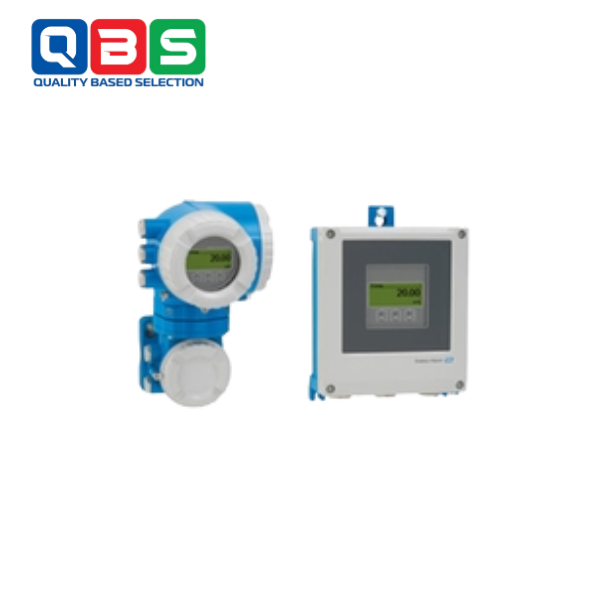

    Transmitter Housing AlSi10Mg, 1.4409 (316L equivalent), Polycarbonate
    Protection Class – Compact: IP66/67, NEMA 4X – Remote sensor: IP66/67 (standard) / IP68, NEMA 6P with protective coating (optional)
    Display / Operation 4-line backlit display with touch control (external operation), configurable via local display or operation tools
    Outputs – 4-20 mA HART (active/passive) – 4-20 mA (active/passive) – Pulse/frequency/switch output (active/passive) – Dual pulse output (active/passive) – Relay output
    Inputs Status input, 4-20 mA
    Communication Protocols HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET via Ethernet-APL, Ethernet/IP, OPC-UA
    Power Supply DC 24 V; AC 100…230 V; AC 100…230 V / DC 24 V (non-hazardous area)
    Hazardous Area Approvals ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC, JPN, UK Ex, KC
    Product Safety CE, C-Tick, EAC
    Functional Safety IEC 61508, IEC 61511
    Measurement Approvals ISO/IEC 17025, NAMUR, Heartbeat Technology per ISO 9001:2015 (TÜV SÜD)
    Marine Approvals LR, DNV, ABS, BV
    Pressure Approval CRN
    Material Certificate 3.1 Material Certificate
    Hygienic Certificates ACS, KTW/W270, NSF 61, WRAS BS 6920

    ỨNG DỤNG THỰC TẾ

    • Đo lưu lượng nước uống, nước sinh hoạt, hoặc nước thải đô thị.
    • Ứng dụng trong xử lý nước thải, nhà máy nước, hoặc môi trường khắc nghiệt.
    • Chuyển giao quyền giám hộ theo tiêu chuẩn MI-001/OIML R49.

    CÁCH LẮP ĐẶT VÀ VẬN HÀNH

    *Lắp đặt:

    • Đặt cảm biến trong đường ống thẳng (5D trước, 2D sau), dùng kết nối cố định/chồng mí.
    • Phù hợp lắp dưới đất/nước nhờ vỏ IP68 và chống ăn mòn EN ISO 12944.
    • Kết nối cảm biến với bộ truyền từ xa qua cáp tiêu chuẩn, nguồn 20-30VDC, tín hiệu HART/Ethernet/WLAN.
    • Kiểm tra độ kín và tín hiệu qua công nghệ Heartbeat.

    *Vận hành:

    • Cấu hình lưu lượng qua màn hình cảm ứng hoặc HART/WLAN.
    • Giám sát thời gian thực, Heartbeat tự chẩn đoán lỗi.
    • Bảo trì định kỳ, xác minh hiệu suất qua Heartbeat, không cần tháo thiết bị.

    ƯU NHƯỢC ĐIỂM CỦA PROMAG W 500 – LƯU LƯỢNG KẾ ĐIỆN TỪ

    *Ưu điểm:

    • Đo chính xác, không mất áp suất, không phụ thuộc áp suất/độ nhớt.
    • Vỏ IP68, chống ăn mòn, phù hợp môi trường khắc nghiệt; đạt chuẩn MI-001/OIML R49.
    • Tích hợp linh hoạt với HART/Ethernet/WLAN, tối đa 4 I/O cấu hình tự do.
    • Heartbeat đảm bảo an toàn, bảo trì dễ, cải thiện khả năng sẵn có của nhà máy.

    *Nhược điểm:

    • Chi phí ban đầu cao do thiết kế từ xa và tính năng chuyên dụng.
    • Chỉ đo chất lỏng dẫn điện, không phù hợp với dầu hoặc chất không dẫn điện.
    • Yêu cầu kỹ thuật cao để đảm bảo lắp đặt đúng trong môi trường khắc nghiệt.
    • Hiệu suất có thể giảm nếu nước thải chứa cặn rắn lớn.
