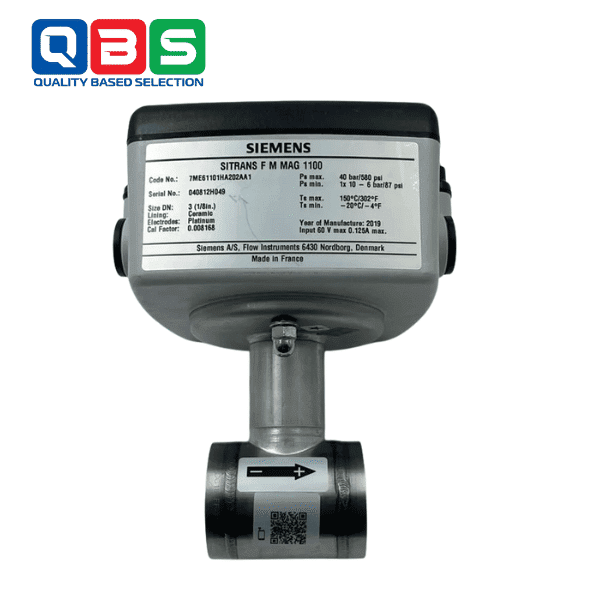

SITRANS FM MAG 1100 – ĐỒNG HỒ LƯU LƯỢNG CẢM BIẾN

SITRANS FM MAG 1100 là cảm biến lưu lượng điện từ của Siemens, được thiết kế để kết hợp với các bộ truyền tín hiệu như MAG 5000, 6000 hoặc 6000 I, mang lại giải pháp đo lường lưu lượng chất lỏng dẫn điện với độ chính xác cao. Với thiết kế wafer nhỏ gọn và vật liệu chống ăn mòn, cảm biến này phù hợp cho các ứng dụng khắc nghiệt trong ngành hóa chất, dược phẩm và xử lý nước.

THÔNG SỐ KỸ THUẬT CỦA SITRANS FM MAG 1100

Item	Specification
Measuring principle	Electromagnetic induction
Excitation frequency (50/60 Hz power supply)	DN 2–65 (1/12″–2½”): 12.5 Hz / 15 Hz DN 80, 100 (3″, 4″): 6.25 Hz / 7.5 Hz
Nominal sizes	Ceramic: DN 2–100 (1/12″–4″) PFA: DN 10–100 (3/8″–4″)
Process connections	Flanges: EN 1092-1 (DIN 2501), ANSI B16.5 (Class 150/300) Options: Adapter G½”/½” NPT for DN 2–10 (1/12″–3/8″)
Ambient temperature	Standard sensor: -40 to +100 °C (-40 to +212 °F) Ex sensor: -20 to +60 °C (-4 to +140 °F) Compact with MAG 5000/6000/6000 I: -20 to +60 °C (-4 to +140 °F)
Fluid temperature	Ceramic: -20 to +150 °C (-4 to +302 °F); Ex: -20 to +150 °C PFA: -30 to +130 °C (-22 to +266 °F), suitable for steam sterilization at 150 °C
Temperature shock (≤1 min, recovery 10 min)	DN 2, 3: Unlimited DN 6, 10, 15, 25: Max. ΔT ≤ 80 °C/min (144 °F/min) DN 40, 50: Max. ΔT ≤ 70 °C/min (126 °F/min) DN 80, 100: Max. ΔT ≤ 60 °C/min (108 °F/min)
Operating pressure	DN 2–65: 40 bar (580 psi) DN 80: 37.5 bar (540 psi) DN 100: 30 bar (435 psi)
Vacuum resistance	Ceramic: 1 × 10⁻⁶ bar_abs (1.5 × 10⁻⁵ psi_abs) PFA: 0.02 bar_abs (0.3 psi_abs); CO₂: max. 7 bar (101.5 psi)
Materials	Housing: Stainless steel AISI 316L / 1.4404 Terminal box: Glass-fiber reinforced polyamide (standard), stainless steel AISI 316 / 1.4436 (optional) Gaskets: EPDM (150 °C, PN 40), Graphite (200 °C, PN 40), PTFE (130 °C, PN 25) Linings: Zirconium oxide ZrO₂ (DN 2, 3), Aluminum oxide Al₂O₃ (DN 15–100), or PFA (DN 6–100)
Mechanical load (vibration)	18–1000 Hz, 3.17 g RMS (sensor and compact with MAG 5000/6000) 1.14 g RMS (with MAG 6000 I / 6000 I Ex)
Ingress protection	IP67 / NEMA 6, optional IP68 / NEMA 6P
EMC compliance	2014/30/EU

ỨNG DỤNG THỰC TẾ

SITRANS FM MAG 1100 được sử dụng trong các ngành:

• Công nghiệp chế biến: Đo lường chất lỏng trong quy trình sản xuất.
• Công nghiệp hóa chất: Xử lý chất lỏng ăn mòn hoặc nguy hiểm.
• Dược phẩm: Đảm bảo đo lường chính xác trong sản xuất thuốc.
• Xử lý nước: Hỗ trợ định lượng hóa chất và giám sát lưu lượng trong nhà máy xử lý nước.
• Cảm biến này lý tưởng cho các ứng dụng yêu cầu độ bền cao và tích hợp linh hoạt.

CÁCH LẮP ĐẶT VÀ VẬN HÀNH

SITRANS FM MAG 1100 được thiết kế để dễ dàng lắp đặt và vận hành:

Lắp đặt:

• Thiết kế wafer: Kích thước DN 2–100, kết nối mặt bích EN 1092-1/ANSI B16.5.
• Tùy chọn adapter: G½”/½” NPT cho kích thước nhỏ (DN 2–10).
• Hỗ trợ IP67 hoặc nâng cấp IP68 cho môi trường ngập nước.
• Phù hợp môi trường nguy hiểm (Ex) khi kết hợp với MAG 6000 I Ex.

Vận hành:

• Tích hợp với bộ truyền tín hiệu MAG 5000/6000/6000 I, hỗ trợ giao thức HART, FOUNDATION Fieldbus, DeviceNet, PROFIBUS DP/PA, Modbus RTU/RS485.
• Hỗ trợ xác minh tại chỗ để kiểm tra hiệu suất dễ dàng.
• Hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday, chuyển đổi lưu lượng thành điện áp tỷ lệ với vận tốc dòng chảy.

ƯU ĐIỂM, NHƯỢC ĐIỂM

Ưu điểm:

• Thiết kế nhỏ gọn: Wafer-type, phù hợp không gian hạn chế.
• Độ bền cao: Vỏ thép không gỉ AISI 316L, lớp lót gốm/PFA chống ăn mòn, chịu nhiệt đến 150 °C.
• Linh hoạt: Hỗ trợ kích thước DN 2–100, nhiều vật liệu lớp lót/điện cực cho chất lỏng khắc nghiệt.
• Tích hợp dễ dàng: Hỗ trợ nhiều giao thức truyền thông, phù hợp hệ thống tự động hóa.
• Chứng nhận toàn diện: Phù hợp môi trường nguy hiểm và ứng dụng nước uống.
• Bảo trì thấp: Không có bộ phận chuyển động, dễ xác minh tại chỗ.

Nhược điểm:

• Chỉ đo chất lỏng dẫn điện (độ dẫn ≥ 5 µS/cm).
• Yêu cầu bộ truyền tín hiệu riêng (MAG 5000/6000/6000 I) để hoạt động.
• Nhiệt độ chất lỏng tối đa 150 °C (PFA: 130 °C), hạn chế trong ứng dụng nhiệt độ cực cao.
