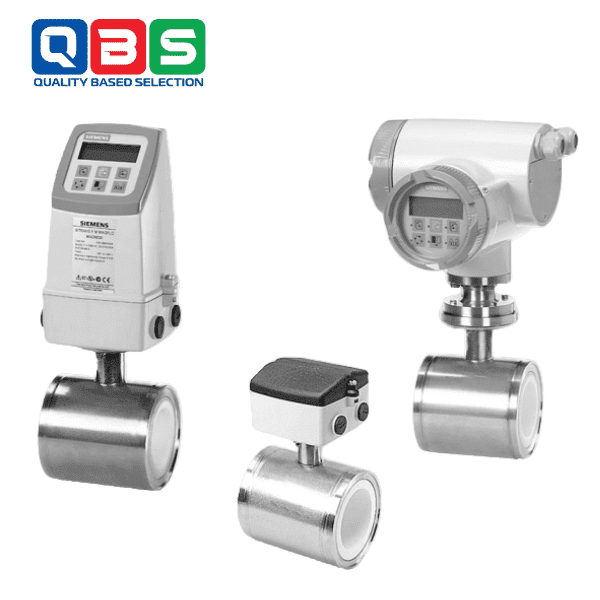

SITRANS FM MAG 1100 HT – ĐỒNG HỒ LƯU LƯỢNG CẢM BIẾN
| Tên sản phẩm | Đồng hồ lưu lượng cảm biến SITRANS FM MAG 1100 HT |
| Model | MAG 1100 HT |
| Thương hiệu | Siemens |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem chi tiết thông số kỹ thuật | Catalog SITRANS FM MAG 1100 HT |
Mô tả
SITRANS FM MAG 1100 HT (High Temperature) là cảm biến lưu lượng điện từ của Siemens, được thiết kế đặc biệt để hoạt động ở nhiệt độ cao, kết hợp với các bộ truyền tín hiệu như MAG 5000, 6000 hoặc 6000 I. Với thiết kế wafer nhỏ gọn và vật liệu chịu nhiệt, cảm biến này lý tưởng cho các ứng dụng khắc nghiệt trong ngành hóa chất, dược phẩm và xử lý nước, nơi yêu cầu đo lường chất lỏng dẫn điện ở nhiệt độ lên đến 200 °C.
THÔNG SỐ KỸ THUẬT CỦA SITRANS FM MAG 1100 HT
| Parameter | Specification |
| Sensor size | DN 15–100 (½”–4″) |
| Measuring principle | Electromagnetic induction |
| Excitation frequency (50/60 Hz supply) | DN 15–50: 12.5 Hz / 15 Hz DN 80, 100: 6.25 Hz / 7.5 Hz |
| Process connection | Flange EN 1092-1, ANSI B16.5 (Class 150/300) |
| Ambient temperature | Standard: -40 to +100 °C (-40 to +212 °F) Ex sensor/Compact with MAG 5000/6000/6000 I: -20 to +60 °C (-4 to +140 °F) |
| Medium temperature | Ceramic: -20 to +200 °C (-4 to +392 °F) Ex Ceramic: -20 to +180 °C (-4 to +356 °F) |
| Operating pressure | DN 15–50: 40 bar (580 psi) DN 80: 37.5 bar (540 psi) DN 100: 30 bar (435 psi) Vacuum: 1 × 10⁻⁶ bar_abs (1.5 × 10⁻⁵ psi_abs) |
| Material | Sensor housing: Stainless steel AISI 316L / 1.4404 Terminal box: Stainless steel AISI 316 / 1.4436 Electrodes: Stainless steel AISI 316 / 1.4436, Hastelloy C22 / 2.4602 Liner: Ceramic (Al₂O₃), Graphite (max. 200 °C, PN 40) Gasket: Graphite (max. 200 °C), PTFE (max. 130 °C, PN 25) |
| Protection class | IP67 (NEMA 6), optional upgrade to IP68 (NEMA 6P) |
| Certification | CE, UKCA, EMC 2014/30/EU, Ex approval for hazardous areas |
| Compatible transmitters | MAG 5000, MAG 6000, MAG 6000 I |
ỨNG DỤNG THỰC TẾ
- SITRANS FM MAG 1100 HT được thiết kế cho các ứng dụng yêu cầu nhiệt độ cao và môi trường khắc nghiệt:
- Công nghiệp hóa chất: Đo lường chất lỏng ăn mòn hoặc nhiệt độ cao trong sản xuất hóa chất.
- Dược phẩm: Đo lường chính xác trong các quy trình khử trùng hơi nước (lên đến 150 °C).
- Công nghiệp chế biến: Giám sát lưu lượng trong các hệ thống có nhiệt độ cao.
- Xử lý nước: Định lượng hóa chất trong các nhà máy xử lý nước với yêu cầu nhiệt độ đặc biệt.
- Cảm biến này phù hợp cho các ứng dụng đòi hỏi độ bền và khả năng chịu nhiệt vượt trội.
CÁCH LẮP ĐẶT VÀ VẬN HÀNH
SITRANS FM MAG 1100 HT được thiết kế để dễ dàng lắp đặt và vận hành:
Lắp đặt:
- Thiết kế wafer: Kết nối mặt bích EN 1092-1/ANSI B16.5, phù hợp không gian hạn chế.
- Hỗ trợ IP67, tùy chọn IP68 cho môi trường ngập nước.
- Phù hợp khu vực nguy hiểm (Ex) khi kết hợp với MAG 6000 I Ex.
- Chịu được sốc nhiệt với giới hạn thay đổi nhiệt độ (ví dụ: DN 15–25: max. ΔT 120 °C/phút).
Vận hành:
- Tích hợp với bộ truyền tín hiệu MAG 5000/6000/6000 I, hỗ trợ giao thức HART, FOUNDATION Fieldbus, DeviceNet, PROFIBUS DP/PA, Modbus RTU/RS485.
- Hỗ trợ xác minh tại chỗ để kiểm tra hiệu suất dễ dàng.
- Hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday, chuyển đổi lưu lượng thành điện áp tỷ lệ với vận tốc dòng chảy.
ƯU ĐIỂM, NHƯỢC ĐIỂM
Ưu điểm:
- Chịu nhiệt cao: Hoạt động ở nhiệt độ chất lỏng lên đến 200 °C, lý tưởng cho ứng dụng nhiệt độ cao.
- Thiết kế nhỏ gọn: Wafer-type, phù hợp không gian hạn chế.
- Độ bền vượt trội: Vỏ thép không gỉ AISI 316L, lớp lót gốm/Graphite chống ăn mòn.
- Linh hoạt: Hỗ trợ kích thước DN 15–100, nhiều vật liệu lớp lót/điện cực.
- Tích hợp dễ dàng: Hỗ trợ nhiều giao thức truyền thông, phù hợp hệ thống tự động hóa.
- Chứng nhận toàn diện: Phù hợp môi trường nguy hiểm và ứng dụng dược phẩm.
Nhược điểm:
- Chỉ đo chất lỏng dẫn điện (độ dẫn ≥ 5 µS/cm).
- Yêu cầu bộ truyền tín hiệu riêng (MAG 5000/6000/6000 I) để hoạt động.
- Chi phí cao hơn so với phiên bản MAG 1100 tiêu chuẩn do khả năng chịu nhiệt.
