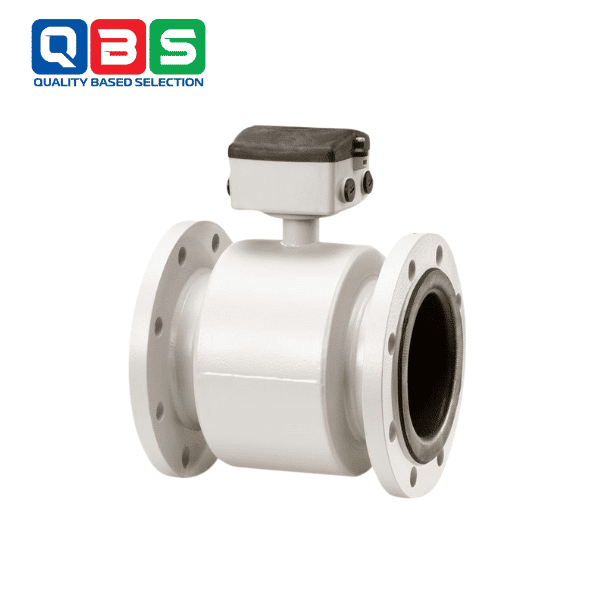

SITRANS FM MAG 3100 HT

SITRANS FM MAG 3100 HT là cảm biến lưu lượng điện từ của Siemens, được thiết kế để đáp ứng hầu hết các ứng dụng đo lường lưu lượng trong nhiều ngành công nghiệp. Với phạm vi kích thước rộng, đa dạng vật liệu lớp lót và điện cực, cùng khả năng chịu nhiệt độ cao, MAG 3100 là giải pháp linh hoạt và bền bỉ cho các môi trường khắc nghiệt. Khi kết hợp với các bộ truyền tín hiệu như MAG 5000, 6000 hoặc 6000 I, cảm biến này mang lại hiệu suất đo lường chính xác và đáng tin cậy.

THÔNG SỐ KỸ THUẬT CỦA SITRANS FM MAG 3100 HT

Category	Specifications
Application	Chemical & process industries
Accuracy	±0.4% (optional ±0.2% with special calibration)
Nominal Diameter	PTFE: DN 15–300 (½”–12″) PFA: DN 15–150 (½”–6″)
Measuring Principle	Electromagnetic induction
Process Connection	EN 1092-1: PN 40 (DN 15–50), PN 16 (DN 65–300), PN 10 (DN 200–300) ANSI B16.5: Class 150 (½”–12″)
Ambient Temp.	Standard sensor: -40…+100 °C Ex sensor: -20…+60 °C
Fluid Temp.	PTFE/PFA: -20…+150 °C (-4…+302 °F)
Operating Pressure	PTFE: 0.3…40 bar (4…580 psi) PFA: 0.02…50 bar (0.29…725 psi)
Pressure Test	1.5 × PN
Protection Class	Standard: IP67 (NEMA 6) Optional: IP68 (NEMA 6P, 10 m continuous, remote)
Materials	Housing & Flanges: Carbon steel ASTM A105 (C4 coating) Measuring Tube: Stainless steel AISI 304 Electrodes: Hastelloy C276/C22, Tantalum
Cable Entry	2 × M20 (remote) or 4 × M20/½” NPT (integrated)
Calibration	Standard: Zero-point, 2 × 25%, 2 × 90%
Certificates	CE, RoHS, PED 2014/68/EU, ATEX/IECEx

ỨNG DỤNG THỰC TẾ

SITRANS FM MAG 3100 được sử dụng trong các lĩnh vực sau:

• Công nghiệp chế biến: Đo lường chất lỏng trong các quy trình sản xuất phức tạp.
• Công nghiệp hóa chất: Xử lý các chất lỏng ăn mòn hoặc nguy hiểm.
• Công nghiệp thép: Giám sát lưu lượng trong các ứng dụng nhiệt độ cao.
• Khai khoáng: Đo lường chất lỏng trong điều kiện khắc nghiệt.
• Tiện ích: Quản lý nước và nước thải trong các hệ thống tiện ích.
• Sản xuất và phân phối điện: Đo lường nước làm mát và các chất lỏng khác.
• Dầu khí/HPI: Ứng dụng trong các quy trình dầu khí và hóa dầu.
• Nước và nước thải: Đo lường nước thải công nghiệp và nước uống.

CÁCH LẮP ĐẶT VÀ VẬN HÀNH

SITRANS FM MAG 3100 được thiết kế để dễ dàng lắp đặt và vận hành:

Lắp đặt:

• Kết nối linh hoạt: Mặt bích EN 1092-1, ANSI B16.5, AWWA C-207, AS 2129, AS 4087, JIS B 2220.
• Cấp bảo vệ: IP67 (NEMA 6), tùy chọn IP68 (NEMA 6P, 10 m liên tục cho phiên bản từ xa).
• Chiều dài mặt bích theo tiêu chuẩn ISO 20456 (đến DN 400).
• Phù hợp khu vực nguy hiểm (Ex) khi kết hợp với MAG 6000 I Ex.

Vận hành:

• Tích hợp với bộ truyền tín hiệu MAG 5000/6000/6000 I, hỗ trợ giao thức HART, PROFIBUS, Modbus.
• Công nghệ SENSORPROM™ tự động tải dữ liệu hiệu chuẩn, khởi động nhanh.
• Hỗ trợ xác minh tại chỗ để kiểm tra hiệu suất dễ dàng.
• Hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday, đo lưu lượng chất lỏng dẫn điện (≥5 µS/cm).

ƯU ĐIỂM, NHƯỢC ĐIỂM SITRANS FM MAG 3100 HT

Ưu điểm:

• Phạm vi kích thước rộng: DN 15–2200 (½”–88″), phù hợp nhiều ứng dụng.
• Đa dạng vật liệu: Lớp lót PTFE, PFA, EPDM, Linatex, Ebonite; điện cực Hastelloy, Tantalum.
• Kháng hóa chất và nhiệt độ cao: Chịu nhiệt đến 180 °C (HT), áp suất đến 100 bar.
• Độ bền vượt trội: Thiết kế hàn kín, không có bộ phận chuyển động, bề mặt nhẵn giảm tích tụ cặn.
• Chứng nhận toàn diện: Phù hợp khu vực nguy hiểm, nước uống, và tiêu chuẩn PED 2014/68/EU.
• Dễ sử dụng: SENSORPROM™ và xác minh tại chỗ đơn giản hóa vận hành.

Nhược điểm:

• Chỉ đo chất lỏng dẫn điện (≥5 µS/cm).
• Yêu cầu bộ truyền tín hiệu riêng (MAG 5000/6000/6000 I).
• Chi phí cao hơn cho các kích thước lớn (DN > 600) hoặc vật liệu đặc biệt.
