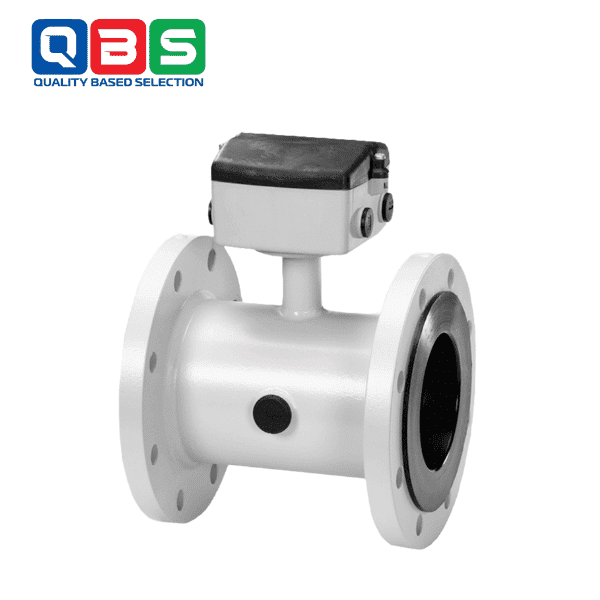

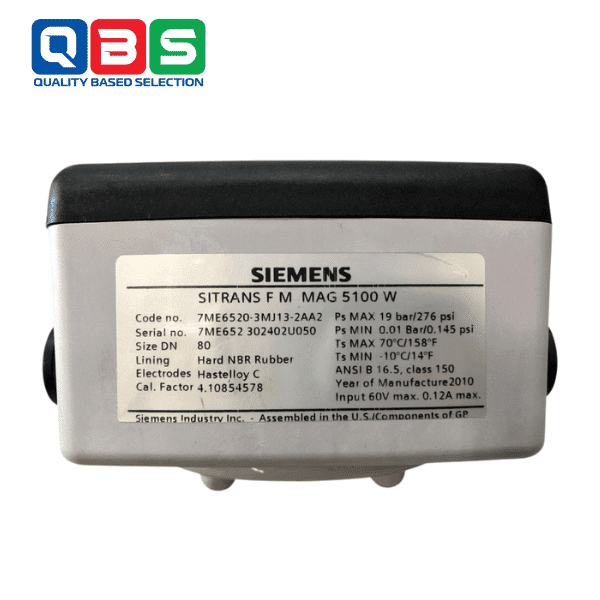

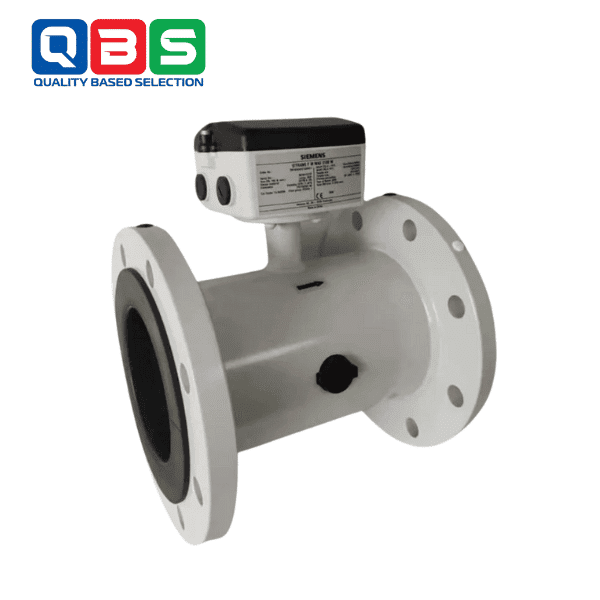

SITRANS FM MAG 5100 W
| Tên sản phẩm | Đồng hồ lưu lượng cảm biến SITRANS FM MAG 5100W |
| Model | MAG 5100W |
| Thương hiệu | Siemens |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem chi tiết thông số kỹ thuật | Catalog SITRANS FM MAG 5100W |

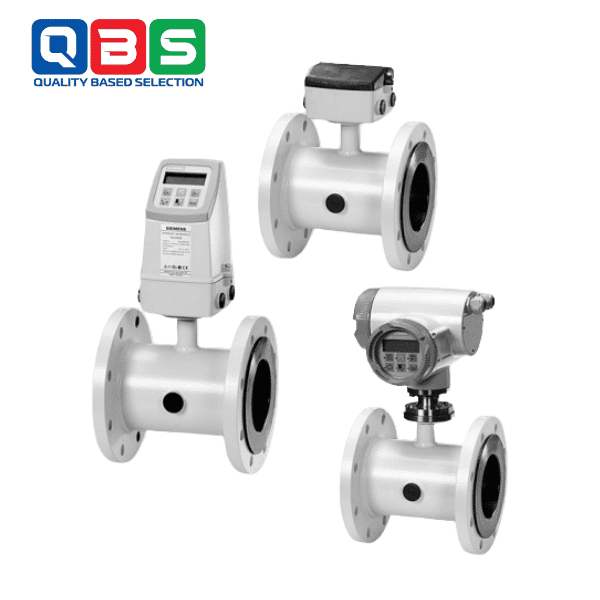

SITRANS FM MAG 5100 W là cảm biến lưu lượng điện từ của Siemens, được thiết kế để kết hợp với các bộ truyền tín hiệu MAG 5000, 6000 hoặc 6000 I, cung cấp giải pháp đo lường lưu lượng chất lỏng dẫn điện tối ưu cho các ứng dụng nước và nước thải. Với thiết kế chắc chắn và khả năng đo lường chính xác, cảm biến này phù hợp cho các hệ thống cấp nước, xử lý nước thải và tưới tiêu.
THÔNG SỐ KỸ THUẬT CỦA SITRANS FM MAG 5100 W
| Category | Details |
| Sensor Size | DN 15–2000 (½”–80″) |
| Accuracy | ±0.4% of flow (optional ±0.2%) |
| Materials | • Housing & flanges: Carbon steel ASTM A105 with C4/C5 anti-corrosion coating (EN ISO 12944, durability up to 15 years)
• Measuring & grounding electrodes: Hastelloy C276/2.4819 • Lining: NBR (for water & wastewater), EPDM (drinking water certified) • Measuring tube: Stainless steel AISI 304/1.4301 • Terminal box: Polycarbonate, 4 × cable glands M20 × 1.5 |
| Ambient Temperature | -40…+65 °C (-40…+149 °F) |
| Fluid Temperature | • NBR/EPDM: -10…+70 °C (14…158 °F) • EPDM (MI-001): 0.1…30 °C (32…76 °F) |
| Operating Pressure | Up to 40 bar (580 psi), depending on size |
| Pressure Loss | • DN 15–25: Max. 20 mbar (0.29 psi) at 1 m/s • DN 40–300: Max. 25 mbar (0.36 psi) at 3 m/s • DN 350–2000: Negligible |
| Protection Class | • Standard: IP67 (NEMA 6) • Optional: IP68 (NEMA 6P, continuous submersion up to 10 m) |
| Vibration Resistance | • 18…1000 Hz, 3.17 g RMS (with sensor & MAG 5000/6000) • 1.14 g RMS (with MAG 6000 I) |
| Certifications | • General: CE, UKCA, RoHS, PED 2014/68/EU
• Drinking water: WRAS, NSF/ANSI 61, ACS, DVGW W270, Belgaqua, AS/NZS 4020, GB/T 5750 • Custody transfer: MI-001 (cold water, DN 50–300), KIWA, NMI M10, PTB K7.2 • Fire service: FM Fire Service Meter (Class 1044) • Others: DNV (Marine), MCERTS, EAC, EPD |
| Calibration | Standard (Zero-point, 2 × 25%, 2 × 90%) Optional: 5/10-point calibration or ISO/IEC 17025 |
ỨNG DỤNG THỰC TẾ
SITRANS FM MAG 5100 W được sử dụng trong các lĩnh vực sau:
- Khai thác nước: Đo lường nước ngầm và nước bề mặt.
- Xử lý nước: Giám sát lưu lượng trong các nhà máy xử lý nước uống.
- Mạng phân phối nước: Phát hiện rò rỉ và quản lý hệ thống cấp nước.
- Tưới tiêu: Đo lường chính xác trong nông nghiệp.
- Xử lý nước thải: Quản lý nước thải, bùn và chất lỏng công nghiệp.
- Nhà máy lọc: Hỗ trợ thẩm thấu ngược và siêu lọc.
- Công nghiệp nước: Đo lường nước làm mát.
- Hệ thống chữa cháy: Đáp ứng tiêu chuẩn FM Fire Service Meter.


CÁCH LẮP ĐẶT VÀ VẬN HÀNH
SITRANS FM MAG 5100 W được thiết kế để dễ dàng lắp đặt và vận hành:
Lắp đặt:
- Kết nối linh hoạt: Mặt bích EN 1092-1, ANSI, AWWA, AS, JIS.Không yêu cầu đoạn ống vào/ra: Hỗ trợ lắp đặt 0 × DN, phù hợp không gian hạn chế.
- Hỗ trợ IP67, tùy chọn IP68 cho lắp đặt ngầm hoặc ngập nước.
- Phù hợp khu vực nguy hiểm (Ex) với MAG 6000 I Ex.
Vận hành:
Tích hợp với bộ truyền tín hiệu MAG 5000/6000/6000 I, hỗ trợ giao thức HART, DeviceNet, PROFIBUS DP/PA, FOUNDATION Fieldbus, Modbus RTU/RS485.
Công nghệ SENSORPROM™ tự động tải dữ liệu hiệu chuẩn, khởi động nhanh.
Xác minh tại chỗ với dấu vân tay SENSORPROM, đảm bảo hiệu suất ổn định.
Hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday.
ƯU ĐIỂM, NHƯỢC ĐIỂM
Ưu điểm:
- Độ chính xác cao: ±0.4% (tùy chọn ±0.2%), lý tưởng cho chuyển giao quyền giám sát.
- Độ bền vượt trội: Lớp lót NBR/EPDM chống mài mòn, hỗ trợ lắp đặt ngầm/ngập nước.
- Linh hoạt: Phạm vi kích thước rộng (DN 15–2000), thiết kế hình nón tăng độ chính xác ở lưu lượng thấp.
- Dễ sử dụng: SENSORPROM™ và xác minh tại chỗ đơn giản hóa vận hành.
- Chứng nhận toàn diện: Phù hợp nước uống, nước thải, chữa cháy, và các tiêu chuẩn MI-001, ISO 4064, EN 14154.
- Giao hàng nhanh: Thuộc chương trình kho hàng.
Nhược điểm:
- Chỉ đo chất lỏng dẫn điện (độ dẫn ≥ 5 µS/cm).
- Nhiệt độ chất lỏng tối đa 70 °C, hạn chế trong ứng dụng nhiệt độ cao.
- Chi phí cao hơn cho các kích thước lớn (DN > 600).
