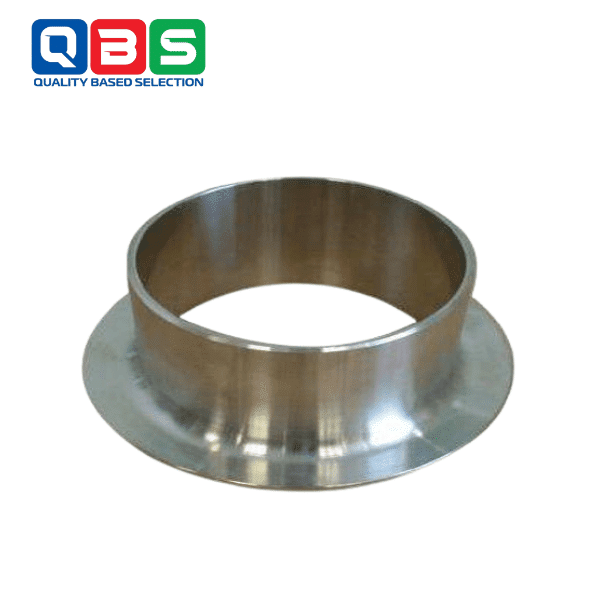

STUB END THÉP SCH80

Stub end thép SCH80 là một phụ kiện đường ống cao cấp. Được thiết kế để kết nối ống với mặt bích lỏng (lap joint flange). Mang lại sự linh hoạt trong việc tháo lắp và bảo trì hệ thống đường ống. Được chế tạo từ thép cacbon (SS400, CT3, A105) hoặc thép không gỉ (SS304, SS316), stub end SCH80 cung cấp độ bền cơ học vượt trội. Khả năng chống ăn mòn tuyệt vời và tính tương thích với nhiều loại ống, bao gồm ống thép và ống HDPE. Với độ dày thành SCH80 (Schedule 80). Sản phẩm này phù hợp cho các hệ thống áp suất cao. Được ứng dụng rộng rãi trong các ngành dầu khí, hóa chất, năng lượng, thực phẩm và phòng cháy chữa cháy. Tuân theo các tiêu chuẩn quốc tế như ASME B16.9, DIN và JIS, stub end SCH80. Đảm bảo hiệu suất, độ an toàn và chi phí bảo trì thấp.

THÔNG SỐ KỸ THUẬT CỦA STUB END THÉP SCH80

Stub end thép SCH80 được sản xuất theo các tiêu chuẩn quốc tế. Đáp ứng nhu cầu đa dạng của các hệ thống đường ống:

• Vật liệu: Thép cacbon (SS400, CT3, A105), thép không gỉ (SS304, SS316), tùy thuộc vào yêu cầu môi trường sử dụng.
• Kích thước: Từ DN10 (3/8 inch) đến DN2000 (80 inch). Tương thích với các kích thước ống phổ biến.
• Độ dày thành: Schedule 80 (SCH80), dày hơn SCH40. Phù hợp cho hệ thống áp suất cao.
• Áp suất chịu đựng: Tùy thuộc vào thiết kế hệ thống. Thường phù hợp với áp suất PN25, PN40 hoặc Class 300, Class 600 (khoảng 25-40 bar), chịu nhiệt độ từ -29°C đến 450°C (thép cacbon) hoặc -196°C đến 800°C (thép không gỉ).
• Tiêu chuẩn sản xuất: ASME B16.9, MSS SP-43, DIN 2605, JIS B2312, đảm bảo chất lượng quốc tế.
• Bề mặt: Sơn chống gỉ, mạ kẽm (đối với thép cacbon) hoặc đánh bóng (đối với thép không gỉ), tăng cường khả năng chống ăn mòn.
• Trọng lượng: Tùy kích thước, từ 0.5kg đến 1000kg mỗi chiếc.
• Các thông số này có thể được tùy chỉnh theo yêu cầu cụ thể. Giúp tối ưu hóa hiệu suất và tuổi thọ của sản phẩm trong các hệ thống đường ống.

CẤU TẠO

Stub end thép SCH80 được thiết kế với cấu trúc chắc chắn. Đảm bảo khả năng kết nối linh hoạt và hiệu quả trong các hệ thống áp suất cao:

• Thân stub end: Phần chính có dạng ống ngắn với một đầu được uốn cong (flared) để kết nối với mặt bích lỏng, và đầu còn lại được hàn vào ống chính.
• Đầu hàn (Butt-weld): Đầu ống được thiết kế để hàn trực tiếp vào ống chính, đảm bảo kết nối chắc chắn và kín khít.
• Đầu uốn cong (Lap): Đầu phẳng, rộng, tương thích với mặt bích lỏng, cho phép xoay và tháo lắp dễ dàng.
• Lớp bảo vệ bề mặt: Lớp sơn chống gỉ, mạ kẽm (cho SS400, CT3, A105) hoặc đánh bóng (cho SS304, SS316), với độ dày thành SCH80. Cung cấp độ bền cao và phù hợp cho môi trường áp suất cao và ăn mòn.
• Cấu trúc nội bộ: Bề mặt bên trong nhẵn mịn, giảm ma sát và áp suất mất mát. Đảm bảo dòng chảy thông suốt.
• Cấu tạo này giúp stub end thép SCH80 hoạt động ổn định trong các môi trường khắc nghiệt như dầu khí, hóa chất, năng lượng hoặc thực phẩm, đặc biệt khi kết hợp với mặt bích lỏng.

PHÂN LOẠI

Stub end thép SCH80 được phân loại dựa trên thiết kế, vật liệu và ứng dụng, phù hợp với từng hệ thống cụ thể:

• Stub end ngắn (Short Pattern): Có chiều dài ngắn, phù hợp cho các hệ thống không yêu cầu độ bền quá cao, như cấp nước hoặc hóa chất nhẹ. Ví dụ: “SCH80 Short Stub End DN50 SS400”.
• Stub end dài (Long Pattern): Có chiều dài lớn hơn, cung cấp độ bền cao hơn, dùng trong các hệ thống áp suất cao như dầu khí hoặc hóa chất. Ví dụ: “SCH80 Long Stub End DN80 A105”.
• Stub end thép cacbon: Sử dụng vật liệu SS400, CT3, A105. Phù hợp cho các hệ thống công nghiệp nặng, dầu khí hoặc phòng cháy chữa cháy.
• Stub end thép không gỉ: Sử dụng vật liệu SS304, SS316, lý tưởng cho các môi trường ăn mòn như hóa chất, thực phẩm hoặc nước biển. Ví dụ: “SCH80 Stub End DN100 SS304”.
• Stub end theo tiêu chuẩn: Phân loại theo ASME B16.9 (Mỹ), DIN (Đức), hoặc JIS (Nhật Bản). Phù hợp với các hệ thống quốc tế.

HƯỚNG DẪN SỬ DỤNG STUB END THÉP SCH80

Để sử dụng stub end thép SCH80 hiệu quả và an toàn, hãy tuân thủ các bước sau:

Chuẩn bị: Kiểm tra kích thước, vật liệu và áp suất định mức của stub end phù hợp với ống và mặt bích lỏng hiện tại. Đảm bảo bề mặt kết nối sạch sẽ, không có bụi bẩn, dầu mỡ hoặc gỉ sét.

Lắp đặt:

• Hàn đầu stub end vào ống chính bằng máy hàn TIG hoặc MIG. Đảm bảo mối hàn đều, kín khít và kiểm tra bằng áp suất thử nghiệm.
• Kết nối đầu uốn cong của stub end với mặt bích lỏng, sử dụng bu-lông và đệm kín (gasket) để cố định, siết chặt đều các bu-lông theo thứ tự chéo.

Vận hành: Bật hệ thống dần dần để tránh sốc áp suất. Theo dõi kết nối để phát hiện rò rỉ sớm, đặc biệt tại mối hàn và điểm tiếp xúc với mặt bích.

Bảo dưỡng: Vệ sinh định kỳ bằng nước sạch hoặc hóa chất trung tính. Kiểm tra tình trạng ăn mòn và lớp phủ bề mặt hàng năm, đặc biệt trong môi trường ẩm hoặc hóa chất. Thay thế đệm kín nếu cần.

Lưu ý an toàn: Sử dụng thiết bị bảo hộ khi lắp đặt. Không vượt quá áp suất và nhiệt độ quy định (thường PN25, PN40 hoặc Class 300, Class 600) để tránh hư hỏng hoặc tai nạn. Nếu gặp vấn đề, hãy liên hệ nhà cung cấp để được hỗ trợ kỹ thuật chuyên sâu. Sử dụng đúng cách sẽ giúp stub end thép SCH80 duy trì hiệu suất lâu dài. Tiết kiệm chi phí vận hành cho hệ thống của bạn.
