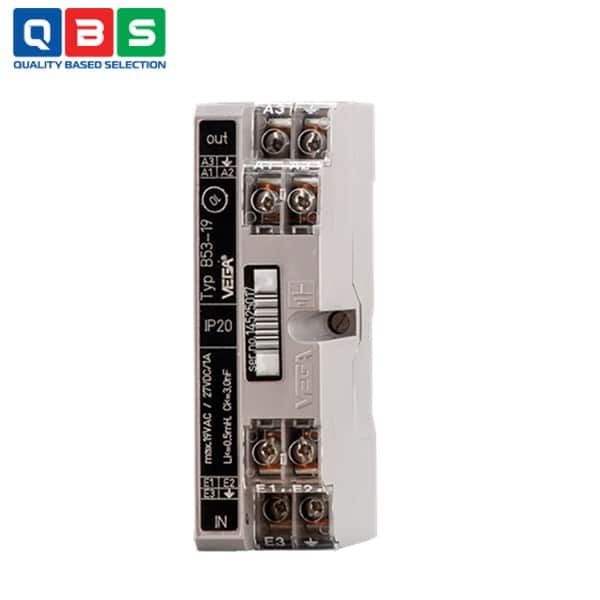

Thiết bị bảo vệ quá áp B53-19

Ứng dụng của Thiết bị bảo vệ quá áp B53-19

• • Bảo vệ cáp tín hiệu đo mức: Dùng cho các cảm biến đo mức kiểu dẫn điện, bao gồm loại que đơn và loại ba que.
  • Ngăn ngừa hư hỏng do sét gián tiếp: Hạn chế xung điện áp từ phóng điện khí quyển gián tiếp truyền qua cáp dài.
  • Bảo vệ khỏi thao tác chuyển mạch mạng điện: Giảm xung quá áp do đóng/cắt công tắc, relay hoặc các hoạt động switching trong lưới điện.
  • Chống nhiễu từ hệ thống điện khác: Bảo vệ khỏi xung do ghép cảm ứng hoặc ghép dung từ các đường điện/cáp gần kề.
  • Ứng dụng với cáp dài: Đặc biệt hữu ích khi sử dụng cáp nguồn và tín hiệu dài, nơi nguy cơ xuất hiện xung quá áp cao hơn.
  • Bảo vệ electronics của cảm biến và bộ điều khiển: Đảm bảo cảm biến đo mức và PLC/controller không bị hỏng do quá áp, duy trì độ tin cậy hệ thống.
  • Lắp đặt trong tủ điện hoặc vỏ bảo vệ: Gắn trên ray DIN trong tủ điều khiển hoặc trong hộp nhựa/nhôm gần cảm biến để bảo vệ hiệu quả nhất.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Thiết bị bảo vệ quá áp B53-19

1. 1. Khi điện áp bình thường (dưới 22 V AC), thiết bị ở trạng thái trở kháng cao, không ảnh hưởng đến mạch tín hiệu.
   2. Khi xuất hiện xung quá áp (do sét, chuyển mạch, nhiễu cảm ứng…), điện áp vượt ngưỡng đáp ứng → phần tử bảo vệ trở nên dẫn điện ngay lập tức, xả năng lượng xung xuống đất (qua nối đất tiềm năng).
   3. Sau khi xung quá áp qua đi, phần tử bảo vệ tự động trở lại trạng thái trở kháng cao, mạch tín hiệu hoạt động bình thường trở lại.

Ưu điểm nổi bật

• • Lắp đặt đơn giản thông qua thanh ray đỡ.
  • Độ tin cậy cao ngay cả khi điện áp vượt quá mức cho phép.
