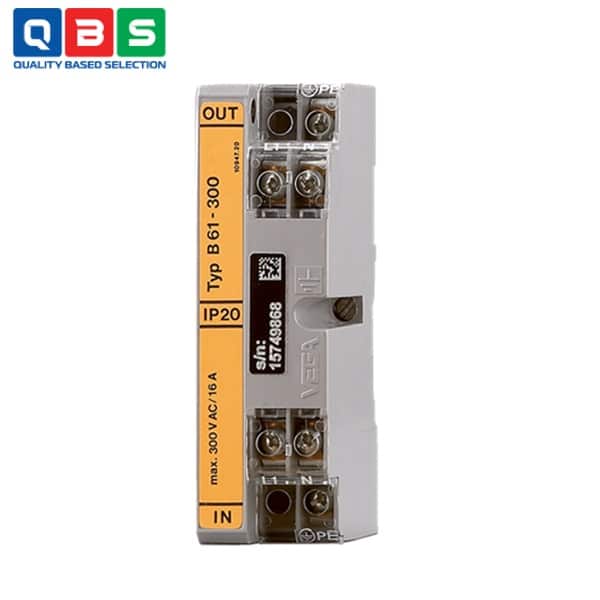

Thiết bị bảo vệ quá áp B61-300
| Tên sản phẩm | Thiết bị bảo vệ quá áp |
| Model | B61-300 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
Mô tả
Thiết bị bảo vệ quá áp B61-300 được thiết kế chuyên dụng để bảo vệ quá áp (sét lan truyền/transient surge) cho các đường dây cấp nguồn và tín hiệu điều khiển của cảm biến đo mức, cảm biến áp suất và các thiết bị điều khiển tín hiệu của hãng VEGA hoặc các thiết bị tương tự. Nó hạn chế các xung điện áp cao đột ngột do sét gián tiếp, thao tác đóng cắt mạng điện hoặc nhiễu cảm ứng, giúp bảo vệ linh kiện điện tử nhạy cảm của các thiết bị kết nối.
Ứng dụng của Thiết bị bảo vệ quá áp B61-300
-
- Bảo vệ đường dây cấp nguồn: Áp dụng cho nguồn điện AC/DC từ 100…300 V, bảo vệ cảm biến và thiết bị điều khiển khỏi xung quá áp trên đường cấp nguồn.
- Bảo vệ đường dây tín hiệu điều khiển: Bảo vệ các đường tín hiệu 2 dây hoặc tín hiệu điều khiển khỏi các xung điện áp cao lan truyền.
- Bảo vệ cảm biến và thiết bị đo lường của VEGA: Phù hợp với các cảm biến đo mức , cảm biến áp suất và các signal conditioning instruments có nguồn cấp điện.
- Giảm thiểu hư hỏng do sét gián tiếp hoặc thao tác đóng cắt mạng: Hấp thụ và xả xuống đất các xung điện áp do sét đánh gần, đóng cắt thiết bị công suất lớn gây ra.
- Ngăn ngừa hư hỏng do nhiễu cảm ứng hoặc dung kháng: Bảo vệ khi có coupling từ các hệ thống điện khác chạy song song với dây cấp nguồn/tín hiệu dài.
- Ứng dụng trong tủ điện hoặc gần cảm biến: Lắp đặt trên thanh ray DIN trong tủ điều khiển hoặc trong vỏ hộp nhựa/nhôm gần cảm biến để bảo vệ tối ưu.
- Đảm bảo độ tin cậy cao ngay cả với quá áp không cho phép: Sau khi xả xung quá áp, thiết bị tự động trở về trạng thái trở kháng cao, không ảnh hưởng đến mạch cấp nguồn/tín hiệu bình thường.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Điện áp hoạt động | 100 … 300 V AC/DC |
| Dòng điện tối đa cho phép | 0.5 A |
| Điện áp đáp ứng (Response voltage) | 500 V |
| Thời gian đáp ứng | < 1 µs (10⁻⁶ s) |
| Dòng xả xung tối đa | < 10 kA (dạng sóng 8/20 µs) |
| Trở kháng nội tại | < 0.01 Ω |
| Tiết diện dây kết nối | ≤ 2.5 mm² (AWG 14) |
| Nhiệt độ môi trường | -40 … +60 °C |
| Nhiệt độ lưu trữ/vận chuyển | -40 … +70 °C |
| Độ ẩm tương đối | 20 … 85 % |
| Cấp bảo vệ | IP20 (không hộp) / IP65 (trong hộp nhựa/nhôm) |
| Trọng lượng | ≈ 175 g |
| Vật liệu vỏ | Nhựa (PPE) |
| Lắp đặt | Thanh ray DIN EN 50022 / EN 50035 |
Nguyên lý hoạt động của Thiết bị bảo vệ quá áp B61-300
-
- Hoạt động dựa trên nguyên tắc hạn chế và xả xung quá áp xuống đất để bảo vệ mạch cấp nguồn và tín hiệu.
- Xung quá áp xuất hiện trên đường dây vào (IN – phía không bảo vệ).
- Điện áp vượt ngưỡng đáp ứng (500 V) → phần tử bảo vệ kích hoạt.
- Năng lượng xung được xả nhanh chóng xuống đất qua kết nối đẳng thế (PE).
- Điện áp phía ra (OUT – phía bảo vệ) được kẹp ở mức an toàn, bảo vệ cảm biến/thiết bị kết nối.
- Xung kết thúc → thiết bị tự phục hồi, không cần thay thế (nếu trong giới hạn định mức).
Ưu điểm nổi bật
-
- Lắp đặt đơn giản thông qua thanh ray đỡ.
- Độ tin cậy cao ngay cả khi điện áp vượt quá mức cho phép.
