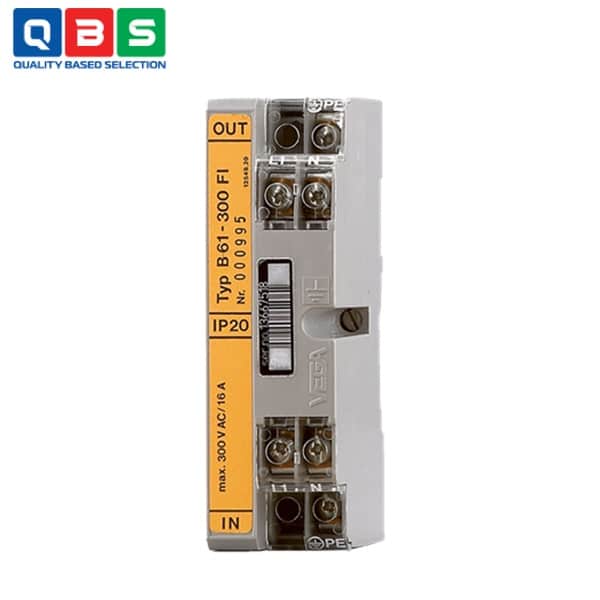

Thiết bị bảo vệ quá áp B61-300 FI
| Tên sản phẩm | Thiết bị bảo vệ quá áp |
| Model | B61-300 FI |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
Mô tả
Thiết bị bảo vệ quá áp B61-300 FI là thiết bị chống quá áp (overvoltage arrester) của VEGA, được thiết kế chuyên biệt để bảo vệ các cảm biến (sensors) và thiết bị điều khiển (signal conditioning instruments) có nguồn điện nối qua cầu dao chống dòng rò (fault-current circuit breaker – FI/RCD). Thiết bị này hạn chế các xung quá áp do sét gián tiếp hoặc thao tác chuyển mạch trên lưới điện, mà không gây kích hoạt nhầm cầu dao FI.
Ứng dụng của Thiết bị bảo vệ quá áp B61-300 FI
-
- Bảo vệ cáp nguồn và cáp tín hiệu: Dùng cho đường dây cấp nguồn và đường dây điều khiển/tín hiệu của các thiết bị đo lường.
- Tương thích với hệ thống có cầu dao chống dòng rò: Thiết kế đặc biệt không xả năng lượng xuống đất, nên không làm nhảy FI khi có xung quá áp.
- Bảo vệ thiết bị điện tử nhạy cảm: Hạn chế xung quá áp xuống mức an toàn, bảo vệ mạch điện tử của cảm biến và bộ điều khiển khỏi hư hỏng.
- Lắp đặt trong tủ điện: Gắn trên thanh ray DIN (EN 50022) hoặc C-rail (EN 50035) trong tủ điều khiển.
- Có thể lắp trong vỏ hộp bảo vệ: Phiên bản có vỏ nhôm hoặc nhựa, đạt IP65, phù hợp môi trường công nghiệp ẩm ướt hoặc bụi bẩn.
- Phù hợp nguồn điện rộng: Hoạt động với điện áp 100–300 V AC/DC, dòng tối đa 0.5 A.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Điện áp hoạt động | 100 – 300 V AC/DC (qua cầu dao FI/RCD) |
| Dòng điện tối đa | 0.5 A |
| Điện trở nội tại | < 0.01 Ω |
| Điện áp đáp ứng | 500 V |
| Thời gian đáp ứng | < 1 µs (10⁻⁶ s) |
| Dòng xả tối đa | < 10 kA (xung 8/20 µs) |
| Tiết diện dây nối | ≤ 2.5 mm² (AWG 14) |
| Nhiệt độ môi trường | -40 … +60 °C |
| Nhiệt độ bảo quản/vận chuyển | -40 … +70 °C |
| Độ ẩm tương đối | 20 … 85 % |
| Cấp bảo vệ | IP20 (không vỏ) / IP65 (trong vỏ nhôm/nhựa) |
| Chống va đập | IK06 (theo IEC 62262) |
| Vật liệu vỏ | Nhựa (PPE) |
| Trọng lượng | ≈ 175 g |
| Lắp đặt | Thanh ray DIN (EN 50022) hoặc C-rail (EN 50035) |
Nguyên lý hoạt động của Thiết bị bảo vệ quá áp B61-300 FI
-
- Trạng thái bình thường: Phần tử ở trạng thái điện trở cao, không ảnh hưởng đến dòng điện hoạt động (100-300 V AC/DC, <0.5 A).
- Khi có xung quá áp (>500 V, đáp ứng <1 µs): Phần tử trở dẫn điện thấp, ngắn mạch tạm thời giữa L-N, tiêu tán năng lượng xung không xả xuống đất.
- Sau xung: Điện áp giảm → phần tử tự trở lại high-impedance, không kích hoạt cầu dao FI/RCD, đảm bảo hệ thống tiếp tục hoạt động.
Ưu điểm nổi bật
-
- Lắp đặt đơn giản thông qua thanh ray đỡ.
- Thích hợp sử dụng trong các mạch có bộ ngắt mạch dòng ngắn mạch.
- Độ tin cậy cao ngay cả khi điện áp vượt quá mức cho phép.
