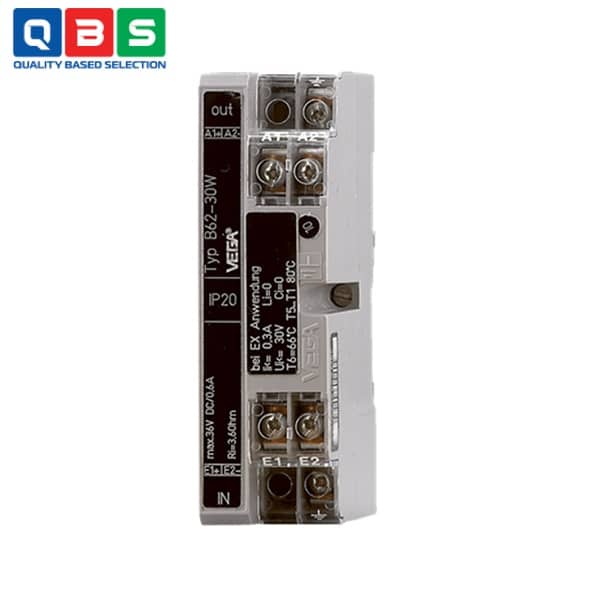

Thiết bị bảo vệ quá áp B62-30W

Ứng dụng của Thiết bị bảo vệ quá áp B62-30W

• • Bảo vệ cảm biến/transmitter Profibus PA và Foundation Fieldbus: Lắp đặt giữa cảm biến và hệ thống bus để hạn chế xung điện áp lan truyền đến phía cảm biến, bảo vệ linh kiện điện tử nhạy cảm của thiết bị đo.
  • Bảo vệ toàn bộ hệ thống bus Profibus PA hoặc Foundation Fieldbus: Lắp đặt ở vị trí gần nguồn cấp hoặc đoạn bus chính để bảo vệ toàn bộ mạng truyền thông khỏi xung điện áp từ bên ngoài.
  • Ứng dụng trong tủ điện: Gắn trực tiếp trên thanh ray DIN (EN 50022 hoặc EN 50035) trong tủ điều khiển, phù hợp với môi trường công nghiệp.
  • Ứng dụng ngoài tủ điện: Có phiên bản kèm vỏ nhôm hoặc nhựa (IP65), lắp đặt gần cảm biến trong môi trường khắc nghiệt, chống nước và bụi.
  • Bảo vệ nguồn cấp và tín hiệu 2 dây : Thiết kế đặc biệt cho hệ thống 2 dây của Profibus PA và Foundation Fieldbus (điện áp hoạt động 9–36 V DC).

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Thiết bị bảo vệ quá áp B62-30W

1. 1. Phát hiện xung điện áp: Khi điện áp trên đường tín hiệu/nguồn vượt ngưỡng kích hoạt 41 V DC, các phần tử bảo vệ được kích hoạt.
   2. Dẫn điện và xả năng lượng: Phần tử bảo vệ chuyển sang trạng thái dẫn điện thấp trở kháng, dẫn năng lượng xung xuống đất qua kết nối thấp trở kháng.
   3. Tự động khôi phục: Sau khi xung kết thúc, phần tử bảo vệ trở về trạng thái cao trở kháng, không ảnh hưởng đến hoạt động bình thường của mạch.
   4. Vị trí lắp đặt tối ưu: Lắp giữa phía không bảo vệ (In) và bảo vệ (Out), gần thiết bị để giảm thời gian lan truyền xung.

Ưu điểm nổi bật

• • Lắp đặt đơn giản thông qua thanh ray đỡ.
  • Độ tin cậy cao ngay cả khi điện áp vượt quá mức cho phép.
  • Được thiết kế đặc biệt để đáp ứng các yêu cầu của ứng dụng Profibus PA và Foundation Fieldbus.
