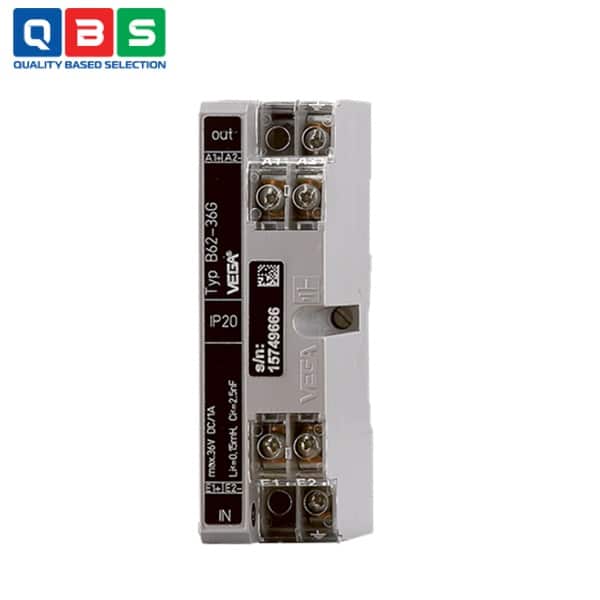

Thiết bị bảo vệ quá áp B62-36G
| Tên sản phẩm | Thiết bị bảo vệ quá áp |
| Model | B62-36G |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
Mô tả
Thiết bị bảo vệ quá áp B62-36G là thiết bị chống quá áp (overvoltage arrester) dùng để bảo vệ nguồn cấp và đường tín hiệu 4–20 mA trong mạch hai dây. Thiết bị có nhiệm vụ giới hạn và triệt tiêu các xung điện áp tăng cao đột ngột (do sét lan truyền, đóng cắt tải, nhiễu cảm ứng…), từ đó bảo vệ cảm biến, transmitter và PLC/Controller khỏi hư hỏng.
Ứng dụng của Thiết bị bảo vệ quá áp B62-36G
-
- Bảo vệ cảm biến đo lường 4–20 mA: Ngăn hư hỏng transmitter đo mức, áp suất, lưu lượng, nhiệt độ do xung quá áp.
- Bảo vệ tín hiệu truyền về PLC/DCS: Giữ ổn định tín hiệu 4–20 mA, tránh sai lệch hoặc mất tín hiệu khi có sét lan truyền hay nhiễu điện.
- Lắp trên đường cấp nguồn cho mạch hai dây: Bảo vệ cả nguồn cấp và tín hiệu trong cùng một vòng đo 4–20 mA.
- Ứng dụng trong tủ điện điều khiển: Gắn trên thanh DIN trong tủ PLC, MCC, tủ điều khiển tự động hóa.
- Ứng dụng ngoài hiện trường (field): Lắp gần cảm biến, đặc biệt với đường cáp dài, môi trường ngoài trời dễ bị sét cảm ứng.
- Hệ thống công nghiệp quá trình: Dùng trong các nhà máy: hóa chất, thực phẩm & đồ uống, xi măng, nước – nước thải, dầu khí, năng lượng.
- Bảo vệ thiết bị trong khu vực có nhiễu cao: Phù hợp cho môi trường có động cơ lớn, biến tần, máy hàn, thiết bị đóng cắt công suất.
- Hệ thống đo lường yêu cầu độ tin cậy cao: Giảm rủi ro dừng hệ thống, tăng tuổi thọ thiết bị đo và điều khiển.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại thiết bị | Chống quá áp cho tín hiệu & nguồn 4–20 mA |
| Kiểu mạch | Mạch hai dây (2-wire) |
| Điện áp làm việc | 9.6 … 36 V DC |
| Điện áp đáp ứng | 41 V DC |
| Dòng cho phép tối đa | 1:00 AM |
| Dòng rò | < 10 µA |
| Điện trở nội (Ri) | < 0.25 Ω |
| Điện cảm (Li) | ≤ 0.15 mH |
| Điện dung (Ci) | ≤ 2.5 nF |
| Băng thông | 1 MHz |
| Thời gian đáp ứng | < 10⁻¹¹ s |
| Dòng xả xung | < 10 kA (8/20 µs) |
| Kiểu lắp đặt | Thanh DIN (EN 50022 / EN 50035) |
| Cấp bảo vệ | IP20 (không vỏ), IP65 (có vỏ) |
| Nhiệt độ làm việc | -40 … +60 °C |
Nguyên lý hoạt động của Thiết bị bảo vệ quá áp B62-36G
-
- Giám sát điện áp trên đường 4–20 mA: Thiết bị luôn theo dõi điện áp của đường nguồn và tín hiệu mạch hai dây.
- Hoạt động ở trạng thái bình thường: Khi điện áp nằm trong dải cho phép, B62-36 G ở trạng thái trở kháng cao, không ảnh hưởng đến tín hiệu 4–20 mA.
- Phát hiện quá áp/xung sét: Khi xuất hiện xung điện áp cao đột ngột (sét lan truyền, đóng cắt tải, nhiễu cảm ứng).
- Kích hoạt phần tử bảo vệ: Các linh kiện chống quá áp (diode TVS, varistor, ống phóng khí) chuyển sang dẫn điện.
- Giới hạn điện áp & xả năng lượng: Điện áp vượt ngưỡng được kẹp ở mức an toàn và xả nhanh xuống đất (PE/PA).
- Tự phục hồi sau sự cố: Khi quá áp kết thúc, thiết bị trở lại trạng thái ban đầu, tiếp tục cho tín hiệu 4–20 mA hoạt động bình thường.
Ưu điểm nổi bật
-
- Lắp đặt đơn giản thông qua thanh ray đỡ.
- Độ tin cậy cao ngay cả khi điện áp vượt quá mức cho phép.
