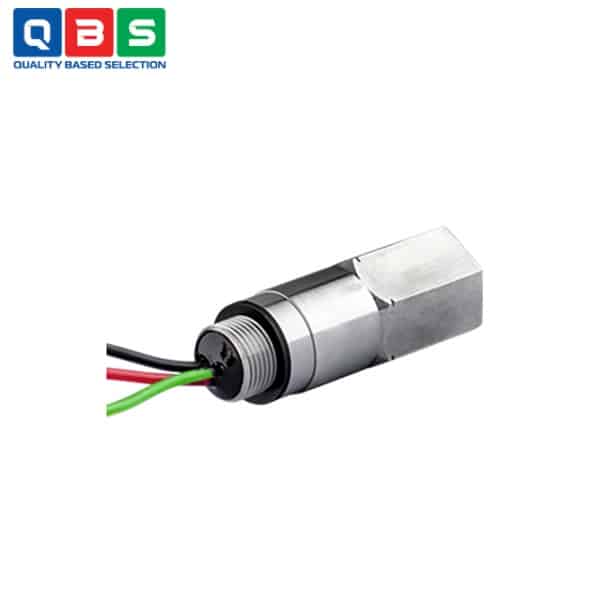

Thiết bị bảo vệ quá áp B63-48

Ứng dụng của Thiết bị bảo vệ quá áp B63-48

• • Bảo vệ cảm biến trong mạch 4…20 mA và 4…20 mA/HART: Dùng cho các cảm biến VEGA plics® để hạn chế quá áp trong cáp tín hiệu, ngăn chặn hư hỏng thiết bị điện tử.
  • Lắp đặt trực tiếp tại lối vào cáp của thiết bị trường: Thay thế cho tuyến cáp trên vỏ cảm biến, giúp lắp ráp đơn giản mà không cần công cụ bổ sung.
  • Ứng dụng trong hệ thống tự động hóa công nghiệp: Bảo vệ chống xung điện trong các môi trường dễ bị nhiễu điện, như nhà máy hóa chất, dầu khí, hoặc hệ thống đo lường ngoài trời nơi có nguy cơ sét đánh.
  • Hỗ trợ kết nối hai dây với khả năng xả điện cao: Xử lý dòng xả lên đến 10 kA, với thời gian phản hồi dưới 1 µs và điện trở nội thấp, phù hợp cho mạch tín hiệu có điện áp hoạt động 9…48 V DC.
  • Sử dụng trong khu vực Ex: Tuân thủ các quy định lắp đặt Ex theo DIN EN IEC 60079-14, với màn chắn cáp chỉ kết nối tiềm năng đất ở một bên để tránh nguy cơ cháy nổ.
  • Bảo vệ thiết bị trong điều kiện khắc nghiệt: Chịu ẩm 5…95%, phù hợp cho lưu trữ và vận hành ở môi trường công nghiệp, với trọng lượng nhẹ và vỏ thép không gỉ 316Ti.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Thiết bị bảo vệ quá áp B63-48

1. 1. Thiết bị chứa các linh kiện giới hạn điện áp (voltage-limiting components) và ống dẫn khí (gas discharge tubes).
   2. Khi có xung quá áp xuất hiện trên cáp tín hiệu, các linh kiện này sẽ giảm điện áp dư thừa xuống mức an toàn và xả dòng xung mạnh lên đến 10 kA xuống đất qua dây nối đất.
   3. Thời gian phản hồi rất nhanh (< 1 µs), điện trở nội chỉ 1 Ω, dòng rò tại điện áp định mức < 10 µA, đảm bảo tín hiệu bình thường không bị ảnh hưởng đáng kể.

Ưu điểm nổi bật

• • Lắp đặt đơn giản đầu nối cáp của thiết bị hiện trường
  • Độ tin cậy cao ngay cả khi điện áp vượt quá mức cho phép.
