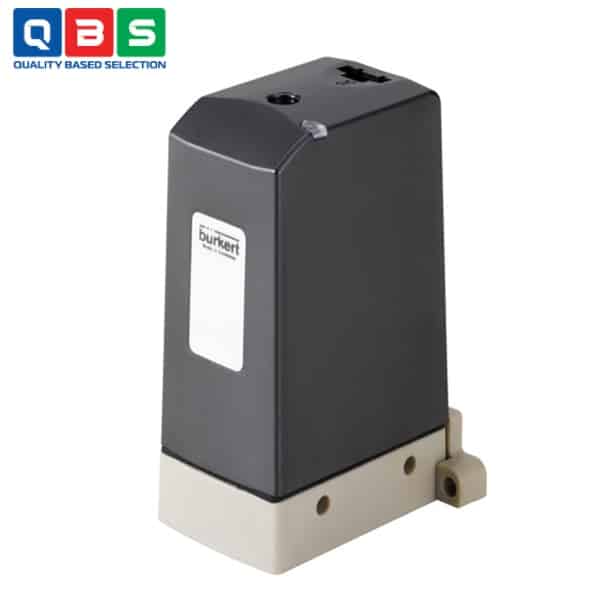

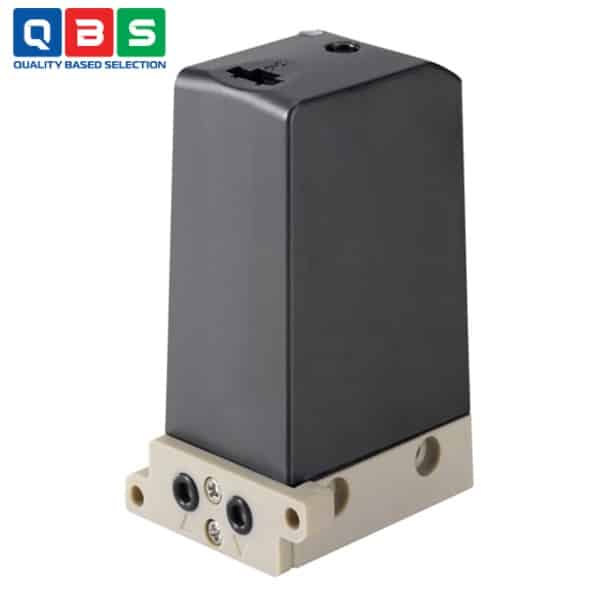

Thiết bị định lượng siêu nhỏ Type 7615
| Tên sản phẩm | Thiết bị định lượng siêu nhỏ |
| Model | 7615 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Thiết bị định lượng siêu nhỏ Type 7615 |
Mô tả
Thiết bị định lượng siêu nhỏ Type 7615 được thiết kế cho các ứng dụng định lượng chính xác trong phạm vi microlit. Nó kết hợp độ chính xác và tỉ lệ định lượng cao với khả năng trơ hóa học tuyệt vời. Bộ phận này bao gồm ba van có thể mở đồng thời để xả. Các van đầu vào và đầu ra hoạt động cho phép thiết bị bơm chất lỏng theo hai hướng. Tính năng này có thể được sử dụng để trộn chất lỏng bên trong ống hoặc kênh hoặc để giữ cho chúng luôn chuyển động. Thuốc thử có thể được hút ngược lại từ đầu phân phối để ngăn ngừa hiện tượng khô sau khi định lượng. Chức năng gia nhiệt tích hợp làm nóng các van và môi chất, và thiết bị có khả năng hoạt động khô.
Ứng dụng của Thiết bị định lượng siêu nhỏ Type 7615
-
- Định lượng chính xác trong phạm vi microlit: Dùng để phân phối lượng chất lỏng nhỏ, với độ chính xác < ±3,5% và độ lặp lại ±2%.
- Xả rửa: Ba van có thể mở đồng thời để rửa sạch hệ thống hoặc loại bỏ tạp chất.
- Bơm chất lỏng theo hai hướng: Cho phép bơm tiến và ngược, hỗ trợ các quy trình cần đảo chiều dòng chảy.
- Trộn chất lỏng bên trong ống hoặc kênh: Sử dụng tính năng bơm hai hướng để trộn đều các chất lỏng mà không cần thiết bị bổ sung.
- Giữ chất lỏng luôn chuyển động: Ngăn chặn lắng đọng hoặc đông đặc bằng cách duy trì dòng chảy liên tục.
- Hút ngược chất phản ứng từ đầu phân phối: Ngăn ngừa khô hoặc tắc nghẽn sau khi định lượng bằng cách hút chất lỏng trở lại.
- Làm nóng van và môi chất: Tích hợp chức năng sưởi để xử lý chất lỏng ở nhiệt độ thấp, tránh đông đặc.
- Chạy khô: Cho phép hoạt động mà không có chất lỏng, tăng độ bền và linh hoạt trong các ứng dụng gián đoạn.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại bơm | Bơm màng (diaphragm pump) |
| Thể tích định lượng mỗi stroke | 5 µl (điều chỉnh ±1.5%) |
| Lưu lượng tối đa | Lên đến 8 ml/min (hai chiều, tại 40 Hz) |
| Độ chính xác định lượng | ±3.5% (typical) |
| Độ lặp lại (repeat accuracy) | ±2% |
| Áp suất đầu ra tối đa | 1.0 bar (overpressure to atmospheric) |
| Chiều cao hút tự mồi | >0.7 m (dry), >4 m (wet) |
| Nhiệt độ môi chất | +15…+60 °C (FFKM) / +5…+60 °C (EPDM) |
| Nhiệt độ môi trường | +10…+55 °C |
| Độ nhớt tối đa | <250 mm²/s |
| Vật liệu tiếp xúc môi chất | Fluidic housing: PEEK; Seal: FFKM (EPDM on request) |
| Điện áp hoạt động | 12/24 V DC (±10%) |
| Công suất tiêu thụ | 11 W (short term), 5 W |
| Trọng lượng | Khoảng 120 g |
| Tuổi thọ điển hình | ~20 triệu chu kỳ (tại +20 °C, 10 Hz, nước) |
| Kết nối cổng | Sub-base hoặc UNF ¼”-28 internal thread |
| Bảo vệ | IP40 |
Tham khảo Catalog chi tiết ở đây: Catalog Thiết bị định lượng siêu nhỏ Type 7615
Nguyên lý hoạt động của Thiết bị định lượng siêu nhỏ Type 7615
-
- Van inlet (vào), van outlet (ra) và van thứ ba cho chức năng bơm (pump valve/diaphragm actuation).
- Màng (diaphragm) rung động (thường nhờ solenoid hoặc cơ chế điện từ) để tạo thể tích thay đổi, hút chất lỏng vào và đẩy ra với thể tích chính xác ~5 µl mỗi stroke.
- Hai van inlet/outlet chủ động cho phép bơm hai chiều (bidirectional): tiến (forward dosing) hoặc ngược (reverse dosing) → hỗ trợ trộn chất lỏng, giữ chuyển động, hoặc hút ngược từ đầu phân phối để tránh khô/tắc.
- Ba van mở đồng thời → chế độ flushing (xả rửa) để làm sạch hệ thống.
- Tích hợp chức năng sưởi (heating) để làm nóng van và chất lỏng, hỗ trợ chạy khô (dry running) và hoạt động ở nhiệt độ thấp.
- Điện tử tích hợp điều khiển chế độ (impulse hoặc frequency) qua rotary switch, cho phép dosing chính xác, lặp lại cao (±3.5% accuracy, ±2% repeat).
Ưu điểm nổi bật
-
- Độ chính xác cao: ±3,5% (repeat ±2%), định lượng microlit ổn định.
- Kháng hóa chất xuất sắc: Bơm màng với vật liệu PEEK + FFKM.
- Bơm hai chiều: Lên đến 8 ml/min cả tiến & ngược.
- Tự mồi & chạy khô: Linh hoạt, an toàn khi gián đoạn.
- Chức năng flushing: 3 van mở đồng thời → xả rửa dễ dàng.
