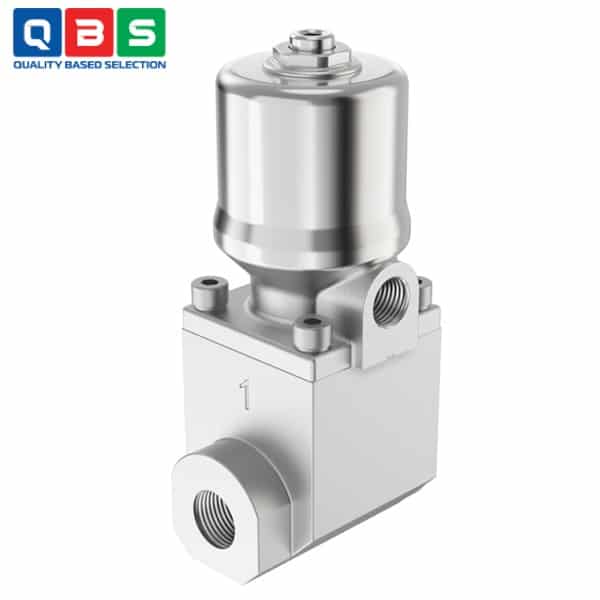

Van 2/2 chiều vận hành bằng khí nén Type 2080
| Tên sản phẩm | Van 2/2 chiều vận hành bằng khí nén |
| Model | 2080 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van 2-2 chiều vận hành bằng khí nén Type 2080 |
Mô tả
Van 2/2 chiều vận hành bằng khí nén Type 2080 bao gồm một bộ truyền động piston điều khiển bằng khí nén, một vỏ bằng thép không gỉ và một bộ phận dạng ống xếp. Bộ phận dạng ống xếp này chủ yếu đóng vai trò là gioăng làm kín, đồng thời cũng giúp bịt kín buồng chứa môi chất. Do hành trình tương đối ngắn, các van này đạt được số chu kỳ hành trình rất cao và thời gian hành trình ngắn ở lưu lượng tương đối cao. Những đặc tính này làm cho loại van này lý tưởng cho các ứng dụng trong ngành chiết rót, chẳng hạn. Vật liệu và hình dạng bên trong được sử dụng dễ dàng làm sạch bằng quy trình CIP/SIP và thân van tự thoát nước khi được lắp đặt ở vị trí thích hợp. Thiết kế dạng mô-đun cho phép nó được trang bị các phụ kiện van khác nhau và các kết nối đường ống tùy chỉnh.
Ứng dụng của Van 2/2 chiều vận hành bằng khí nén Type 2080
-
- Ứng dụng trong ngành chiết rót và đóng gói: Phù hợp cho các quy trình chiết rót nhanh chóng, ví dụ như đóng chai đồ uống hoặc hóa chất.
- Ứng dụng vệ sinh cao: Phù hợp cho môi trường yêu cầu sạch sẽ như sản xuất thực phẩm và đồ uống.
- Xử lý môi chất trung tính và ăn mòn: Chịu được khí và chất lỏng trung tính hoặc агрессив, với vật liệu thép không gỉ và bellows PTFE tiên tiến.
- Tích hợp trong hệ thống tự động hóa quy trình: Để tối ưu hóa tự động hóa, phù hợp cho các hệ thống điều khiển khí nén.
- Ứng dụng trong môi trường thực phẩm và đồ uống: An toàn cho tiếp xúc với thực phẩm và đồ uống.
- Ứng dụng trong môi trường dễ nổ: Sử dụng trong ngành hóa chất hoặc dầu khí.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại van | 2/2 chiều, khí nén, bellows PTFE tiên tiến |
| Chức năng điều khiển | A (Normally Closed – NC), B (Normally Open – NO) |
| Đường kính piston actuator | 32 mm |
| Áp suất pilot (khí nén) | 4.5 … 10 bar |
| Thời gian chuyển mạch (tại 6 bar pilot, NC) | Mở: ~25 ms, Đóng: ~55 ms (giá trị tham khảo) |
| Phạm vi áp suất môi chất | -0.9 … 8 bar |
| Rò rỉ ghế van | ≤ 5 Nℓ/min (với không khí 8 bar) |
| Nhiệt độ môi trường | -10 … +90 °C |
| Nhiệt độ môi chất | Phụ thuộc PT diagram (thường đến ~125–265 °C tùy biến thể chống nổ) |
| Vật liệu thân van | Thép không gỉ 316Ti (1.4571) hoặc 316L (1.4404) |
| Vật liệu bellows (tiếp xúc môi chất) | Advanced PTFE (FDA, USP Class VI, EC 1935/2004) |
| Chất lượng bề mặt | Ra ≤ 0.76 µm |
| Kích thước danh nghĩa | DN 10 hoặc DN 1/2″ (1/2 inch) |
| Kết nối cổng | Ren, hàn, mặt bích (các loại khác theo yêu cầu) |
| Kết nối pilot air | M5 hoặc G 1/8 |
Tham khảo Catalog chi tiết ở đây: Catalog Van 2/2 chiều vận hành bằng khí nén Type 2080
Nguyên lý hoạt động của Van 2/2 chiều vận hành bằng khí nén Type 2080
-
- Trạng thái nghỉ (Control function A – Normally Closed – NC – phổ biến nhất): Không có khí nén pilot → lò xo đẩy piston xuống → bellows ép chặt vào ghế van → van đóng, ngăn dòng chảy từ cổng 1 → cổng 2.
- Khi cấp khí nén pilot (4.5–10 bar): Khí nén đẩy piston lên → bellows được kéo lên → mở ghế van → van mở, cho phép môi chất chảy qua (hướng dưới ghế – below seat).
- Đặc điểm nổi bật nhờ bellows:
- Bellows vừa làm gioăng ghế van vừa niêm phong hoàn toàn khoang môi chất (hermetic seal) → không rò rỉ ra ngoài, không tiếp xúc giữa môi chất và khí nén/piston.
- Hành trình rất ngắn → thời gian mở/đóng cực nhanh (khoảng 25–55 ms), chịu được hàng triệu chu kỳ.
Ưu điểm nổi bật
-
- Kín tuyệt đối nhờ bellows PTFE tiên tiến → không rò rỉ môi chất ra ngoài.
- Tuổi thọ cực cao + chịu hàng triệu chu kỳ nhờ hành trình rất ngắn.
- Thời gian mở/đóng siêu nhanh (~25–55 ms) → phù hợp chiết rót tốc độ cao.
- Dễ vệ sinh cực tốt, tự thoát nước, bề mặt Ra ≤ 0.76 µm → lý tưởng hygienic/food/beverage.
