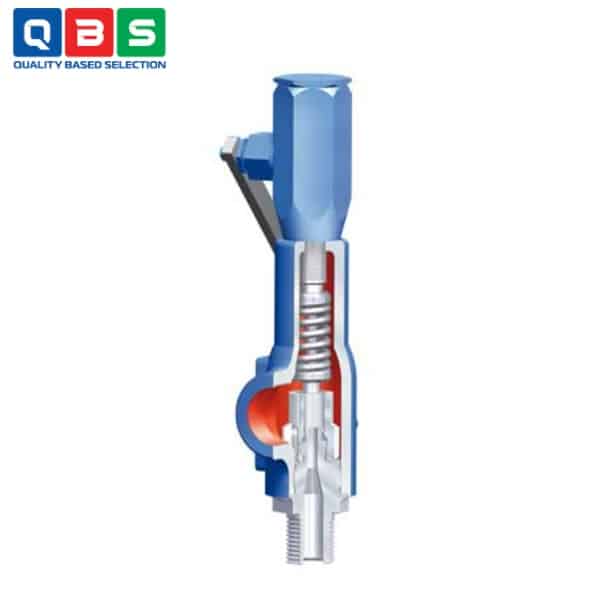

Van an toàn ARI-REYCO RL Series
| Tên sản phẩm | Van an toàn ARI |
| Model | ARI-REYCO RL Series |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van an toàn ARI-REYCO RL SERIES |
Mô tả
Van an toàn ARI-REYCO RL Series là loại van an toàn (safety relief valve) full nozzle, tuân thủ ASME Code Section XIII, được thiết kế để bảo vệ hệ thống khỏi áp suất quá mức bằng cách xả tự động khi áp suất vượt ngưỡng. Nó được sử dụng rộng rãi trong các môi trường công nghiệp, với khả năng xử lý đa dạng môi chất và kết nối linh hoạt (như ren NPT, hàn socket, flange, v.v.).
Ứng dụng của Van an toàn ARI-REYCO RL Series
-
- Lắp đặt công nghiệp: Sử dụng trong các hệ thống sản xuất và lắp ráp công nghiệp để bảo vệ thiết bị khỏi quá áp.
- Công nghệ xử lý: Áp dụng trong các quy trình xử lý hóa chất, thực phẩm hoặc vật liệu, nơi cần kiểm soát áp suất chính xác.
- Sản xuất nhà máy: Dùng trong nhà máy sản xuất để đảm bảo an toàn cho dây chuyền, máy móc và thiết bị.
- Các ứng dụng khác: Bao gồm các lĩnh vực tương tự như kỹ thuật cơ khí, hệ thống ống dẫn.
- Môi chất khí: Bảo vệ hệ thống xử lý khí trung tính (neutral gases), với khả năng xả khí an toàn.
- Môi chất hơi: Sử dụng cho hơi nước (steam) và các loại hơi khác trong hệ thống nhiệt hoặc boiler.
- Môi chất lỏng: Áp dụng cho chất lỏng trong các hệ thống thủy lực hoặc xử lý chất lỏng công nghiệp.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Loại van | Full Nozzle, Direct spring-loaded Safety Relief Valve |
| Tiêu chuẩn | ASME Code Section XIII (trước đây Section VIII), UV-stamp, NB-stamp |
| Môi chất | Steam, neutral gases, vapours, liquids |
| Kết nối | Thread NPT (male/female), socket weld, butt weld, flanges ANSI 150–2500 |
| Kích thước van | 1/2″ x 1″ đến 2″ x 2″ (tùy series) |
| Vật liệu chính | Body: SA216 WCC (carbon steel) hoặc SA351 CF8M (stainless steel) |
| Disc/Stem: SA479 Gr.316L | |
| Spring: Chrome alloy, Inconel X750, Stainless steel | |
| Nhiệt độ | Chrome alloy spring: -75°F đến +650°F |
| Inconel: đến +750°F | |
| Stainless steel: -400°F đến +750°F | |
| Áp suất danh nghĩa | ANSI 150 đến 2500 (tùy model, lên đến ~6000 psig tùy orifice) |
| Back pressure | Built-up: max. 10% set pressure (higher on request) Superimposed: on request |
| Tính năng nổi bật | Precision disc alignment & guide, wear resistant seat/disc, optional soft seal disc |
Tham khảo Catalog chi tiết ở đây: Catalog Van an toàn ARI-REYCO RL Series
Nguyên lý hoạt động của Van an toàn ARI-REYCO RL Series
Van hoạt động dựa trên cân bằng lực giữa áp suất hệ thống và lực lò xo:
-
- Trạng thái đóng bình thường: Lò xo nén ép đĩa van (disc) chặt vào ghế van (seat), giữ van kín hoàn toàn. Áp suất trong hệ thống (tại inlet) chưa đủ để vượt qua lực lò xo.
- Khi áp suất tăng quá giới hạn (set pressure): Áp suất hệ thống tác dụng lên bề mặt đĩa van tạo lực đẩy lên (mở van). Khi lực này vượt lực lò xo, đĩa van bật mở nhanh (pop action), cho phép môi chất (khí, hơi, lỏng) xả ra ngoài để giảm áp suất.
- Khi áp suất giảm xuống dưới set pressure: Lực lò xo lại lớn hơn lực áp suất, đẩy đĩa van trở về vị trí đóng, van kín lại và ngừng xả.
Ưu điểm nổi bật
-
- Full nozzle: Độ chính xác cao, giảm mài mòn, hiệu suất xả tốt.
- Đĩa & ghế van chống mài mòn tốt, có thể dùng hai mặt: Tuổi thọ dài.
- Căn chỉnh đĩa chính xác: Kín khít, hoạt động ổn định.
- Cấu tạo đơn giản: Dễ lắp đặt, bảo dưỡng.
