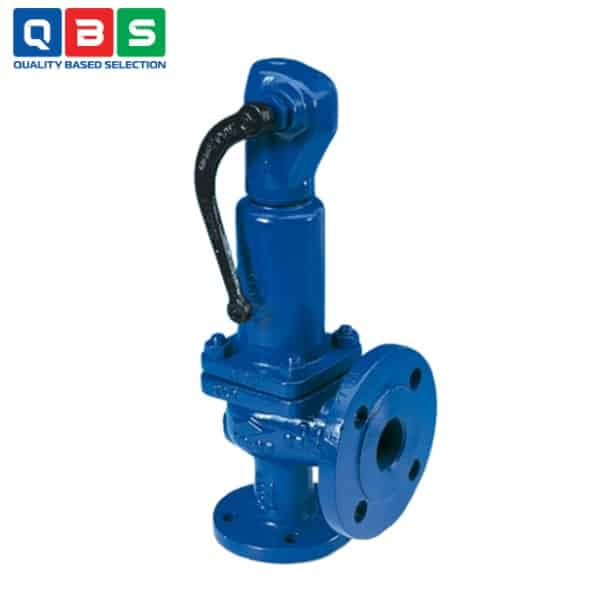

Van an toàn ARI-SAFE
| Tên sản phẩm | Van an toàn ARI |
| Model | ARI-SAFE |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van an toàn ARI-SAFE |
Mô tả
Van an toàn ARI-SAFE (bao gồm các biến thể như full lift safety valve D/G và standard safety valve F) là thiết bị trực tiếp tải bằng lò xo, được thiết kế để bảo vệ hệ thống khỏi áp suất quá mức. Nó được chứng nhận theo các tiêu chuẩn như DIN EN ISO 4126-1, AD2000-A2, TRD421, và phù hợp cho nhiều ngành công nghiệp và môi trường. Ứng dụng chính tập trung vào việc xả áp suất an toàn cho hơi nước, khí, hơi và chất lỏng (bao gồm cả loại агрессив).
Ứng dụng của Van an toàn ARI-SAFE
-
- Ngành công nghiệp hóa chất: Sử dụng để bảo vệ hệ thống xử lý hóa chất, khí агрессив và chất lỏng.
- Ngành công nghiệp chế biến: Áp dụng trong các quy trình chế biến đòi hỏi kiểm soát áp suất an toàn cho khí, hơi và chất lỏng.
- Sản xuất nhà máy: Tích hợp vào thiết kế nhà máy để bảo vệ thiết bị khỏi quá áp, phù hợp với hơi nước và khí.
- Hệ thống sưởi ấm trong tòa nhà: Theo tiêu chuẩn DIN EN 12828, dùng cho hệ thống sưởi ấm, bao gồm cả biến thể cho công nghệ sưởi ấm.
- Máy phát hơi áp suất thấp: Lên đến 1 bar, theo DIN 4750 và DIN EN 12828, dành cho hơi nước và khí ở áp suất thấp.
- Môi trường: Hơi nước, khí агрессив, hơi và chất lỏng: Xả áp suất cho các chất này trong các ứng dụng công nghiệp chung.
- Lắp đặt ngang: Có thể lắp đặt theo chiều ngang, cần chỉ định vị trí lắp khi đặt hàng, phù hợp cho các vị trí linh hoạt.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết tóm tắt |
| Loại van | Full lift safety valve (D/G) / Standard safety valve (F), direct spring loaded |
| Chứng nhận | DIN EN ISO 4126-1, AD2000-A2, VdTÜV 100, TRD421; TÜV SV …-663 D/G/F |
| Kích thước danh nghĩa (DN) | DN15/25 đến DN250/350 (tùy figure: DN20/32 – 150/250 phổ biến nhất) |
| Áp suất danh nghĩa (PN) | PN16, PN25/16, PN40/16 (tùy vật liệu) |
| Vật liệu thân van | Gang xám (EN-JL1040), gang cầu (EN-JS1049), thép đúc (1.0619+N), inox (1.4408) |
| Phạm vi nhiệt độ | -60°C đến +450°C (tùy vật liệu: -10°C đến +300°C cho gang, đến +450°C cho thép/inox) |
| Áp suất đặt (Set pressure) | Từ 0.2 bar đến 40 bar (tùy DN & spring range; cao nhất ~40 bar cho một số size) |
| Back pressure | Superimposed: Không cho phép (standard); Built-up: max. 10% set pressure |
| Kết nối | Mặt bích DIN EN 1092-1/2 (DIN 2533/2534/2535/2543/2544/2545) |
| Môi trường | Hơi nước, khí, hơi, chất lỏng (aggressive gases/vapours/liquids) |
| Tùy chọn nổi bật | Bellows (EPDM hoặc stainless steel), soft seal disc, horizontal installation |
Tham khảo Catalog chi tiết ở đây: Catalog Van an toàn ARI-SAFE

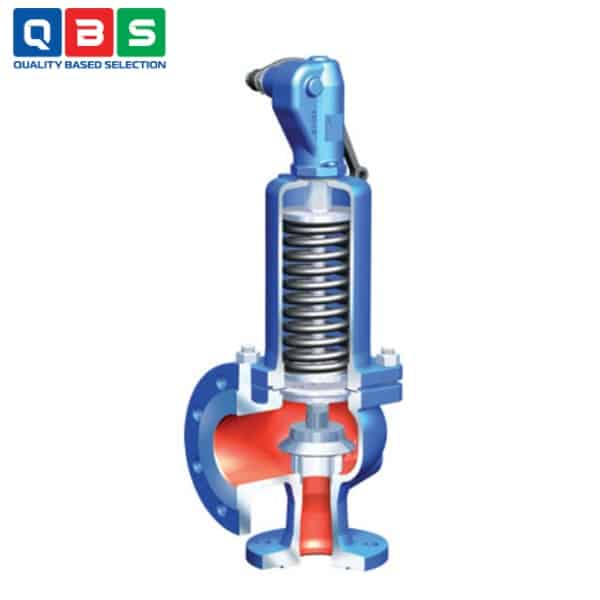

Nguyên lý hoạt động của Van an toàn ARI-SAFE
-
- Van được đóng chặt nhờ lực nén của lò xo (spring) tác dụng lên đĩa van (disc) ép chặt vào ghế van (seat), giữ áp suất hệ thống bình thường.
- Khi áp suất hệ thống vượt quá áp suất đặt (set pressure) đã điều chỉnh (thường +10% cho full lift), lực áp suất đẩy đĩa van lên, nén lò xo và mở van.
- Van mở nhanh để xả lưu chất (hơi, khí, chất lỏng) ra ngoài, giảm áp suất hệ thống.
- Full lift (D/G): Đĩa van nâng hoàn toàn (full lift) khi đạt áp suất mở, cho lưu lượng xả lớn và chính xác (theo tiêu chuẩn EN ISO 4126-1).
- Standard/proportional (F): Mở tỷ lệ (proportional), lưu lượng tăng dần theo áp suất.
- Khi áp suất giảm xuống dưới mức đóng (blowdown, thường 10-20% dưới set pressure), lò xo đẩy đĩa van đóng lại, van kín trở lại.
- Có tùy chọn bellows (màng chống) để cân bằng áp suất ngược (back pressure) và bảo vệ lò xo khỏi môi trường агрессив.
Ưu điểm nổi bật
-
- Thiết kế trực tiếp tải lò xo: Phản ứng nhanh, chính xác khi vượt áp suất đặt.
- Full lift (D/G): Mở hoàn toàn, lưu lượng xả lớn, hiệu suất cao cho hơi/khí.
- Ghế & đĩa van chống mài mòn: Độ bền cao, tuổi thọ dài.
- Hướng dẫn đĩa chính xác: Hoạt động ổn định, giảm rò rỉ.
