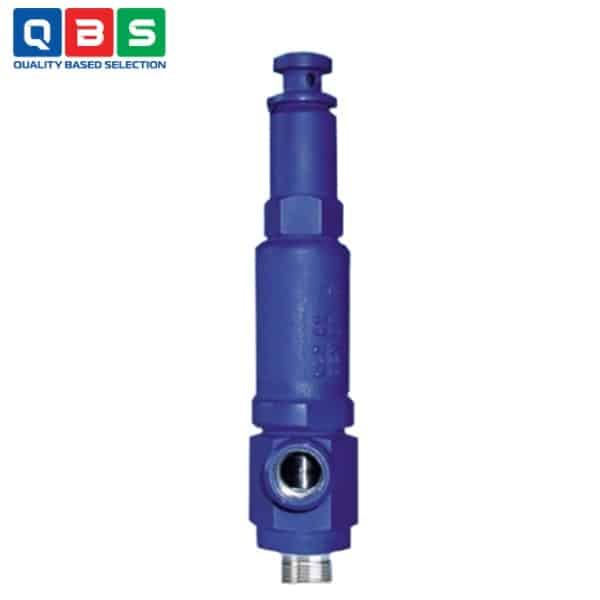

Van an toàn ARI-SAFE-TCP
| Tên sản phẩm | Van an toàn ARI |
| Model | ARI-SAFE-TCP |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van an toàn ARI-SAFE-TCP |
Mô tả
Van an toàn ARI-SAFE-TCP là van an toàn tiêu chuẩn (standard safety valve) được thiết kế để bảo vệ hệ thống khỏi áp suất vượt quá mức cho phép, phù hợp với các tiêu chuẩn như DIN EN ISO 4126-1, AD2000-A2 và VdTÜV. Nó được sử dụng chủ yếu trong các ngành công nghiệp liên quan đến xử lý hơi nước, khí hung hăng, hơi và chất lỏng, với kết nối ren (thread connection), nắp kín (closed bonnet) và thiết bị nâng kín (closed lifting device). Van này có thể tùy chọn với mặt bích (flange) hoặc cần gạt (lever), và phù hợp cho các môi trường có nhiệt độ từ -60°C đến +400°C (tùy yêu cầu), áp suất danh nghĩa PN100.
Ứng dụng của Van an toàn ARI-SAFE-TCP
-
- Ngành công nghiệp hóa chất: Bảo vệ hệ thống khỏi áp suất quá mức trong quá trình sản xuất hóa chất, xử lý các chất ăn mòn hoặc phản ứng.
- Ngành công nghiệp chế biến: Sử dụng trong các quy trình chế biến nguyên liệu, nơi cần kiểm soát áp suất cho khí và chất lỏng hung hăng.
- Sản xuất nhà máy: Áp dụng trong thiết kế và lắp đặt nhà máy, đặc biệt cho các hệ thống ống dẫn và thiết bị công nghiệp lớn.
- Khí hung hăng: Bao gồm các khí ăn mòn hoặc độc hại, với khả năng chịu áp suất dư lên đến 10% áp suất đặt.
- Chất lỏng: Áp dụng cho chất lỏng có độ nhớt và mật độ đa dạng, bao gồm chất lỏng hung hăng trong môi trường công nghiệp.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Loại | Standard safety valve (D/G/F) – spring loaded, direct loaded |
| Figure | 961 (closed bonnet, closed lifting device) |
| 962 (closed bonnet, open lifting device) | |
| 963 (closed bonnet, gastight cap) | |
| Kết nối | Threaded (tất cả các loại ren phổ biến – All common thread types) |
| Kích thước danh nghĩa | Thường DN15 đến DN25 (1/2″ đến 1″) – nhỏ gọn cho ứng dụng công nghiệp |
| Áp suất danh nghĩa | PN16 / PN40 (tùy vật liệu và DN) |
| Vật liệu chính | Thân: Gang cầu / Thép / Inox (tùy phiên bản, tương tự series TC: EN-JL1040, 1.0619+N, 1.4408,…) |
| Phạm vi nhiệt độ | -10°C đến +300°C / +350°C / +400°C (tùy vật liệu, lên đến +450°C ở một số phiên bản) |
| Ứng dụng | Hơi, khí, chất lỏng (steam, gases, liquids, hot water, condensate) |
| Đặc điểm nổi bật | Wear resistant seat/disc |
| Precision disc alignment & guide | |
| Có thể soft seal disc | |
| EPDM / stainless steel bellows (optional) | |
| Horizontal application OK |
Tham khảo Catalog chi tiết ở đây: Catalog Van an toàn ARI-SAFE-TCP

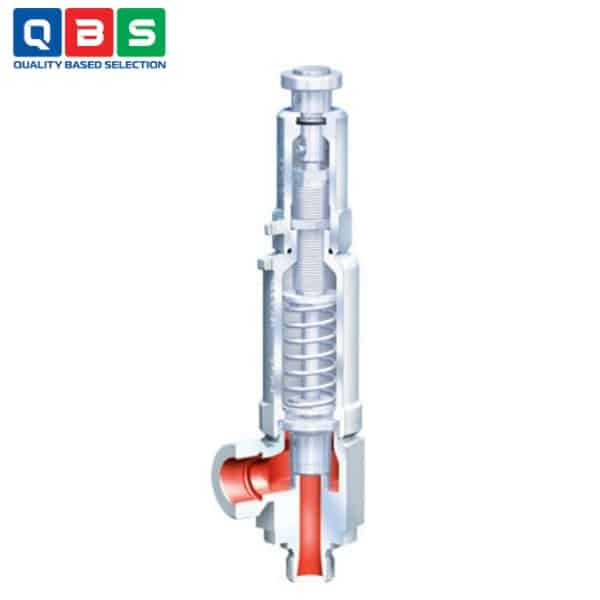

Nguyên lý hoạt động của Van an toàn ARI-SAFE-TCP
-
- Trạng thái đóng (bình thường): Áp suất hệ thống ≤ áp suất đặt (set pressure).
- Lực lò xo + trọng lượng đĩa > lực đẩy từ áp suất môi chất → van đóng kín, không xả.
- Khi áp suất tăng vượt ngưỡng: Áp suất hệ thống > set pressure (thường +3-10% tùy loại).
- Lực đẩy từ môi chất (hơi/khí/chất lỏng) vượt qua lực lò xo → đĩa van bị nâng lên → van mở đột ngột (pop action).
- Loại Full lift (D/G – hơi/khí): Đĩa van nâng hoàn toàn (full lift) → mở tối đa, xả lưu lượng lớn, phù hợp cho hơi/khí.
- Loại Standard (F – chất lỏng): Đĩa van nâng dần theo áp suất (proportional), xả lưu lượng tăng dần, phù hợp cho chất lỏng.
- Quá trình đóng lại: Khi áp suất hệ thống giảm (xuống dưới set pressure + blowdown), lực lò xo thắng lực đẩy → đĩa van đóng lại nhanh chóng và kín.
Ưu điểm nổi bật
-
- Độ tin cậy cao: Type-test approved theo DIN EN ISO 4126-1, AD2000-A2, TRD, chứng nhận TÜV, đảm bảo an toàn tối đa.
- Thiết kế bền bỉ: Wear resistant seat/disc + precision disc alignment and guide → ít mài mòn, ít rò rỉ, tuổi thọ dài.
- Hoạt động chính xác: Spring-loaded direct, full lift mở đột ngột xả lớn, standard xả tỷ lệ; phản ứng nhanh, chính xác.
- Linh hoạt ứng dụng: Nhiều phiên bản, vật liệu đa dạng, nhiệt độ -60°C đến +450°C, PN16-40.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
