Van bi điều khiển điện Type 8804
| Tên sản phẩm | Van bi điều khiển điện |
| Model | 8804 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van bi điều khiển điện Type 8804 |
Mô tả

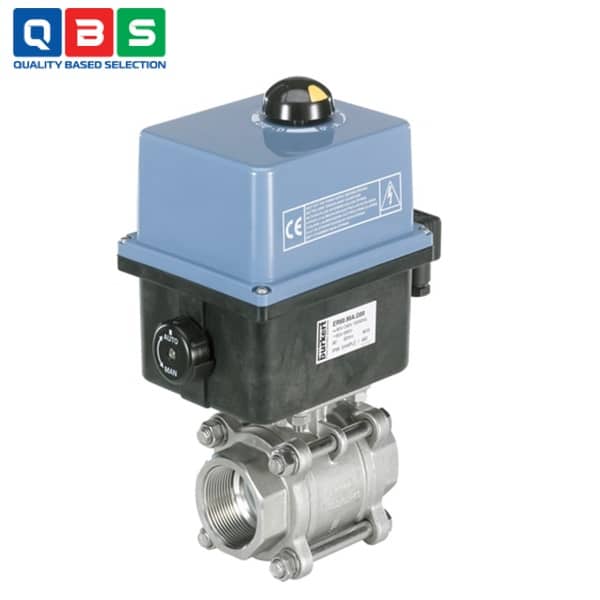

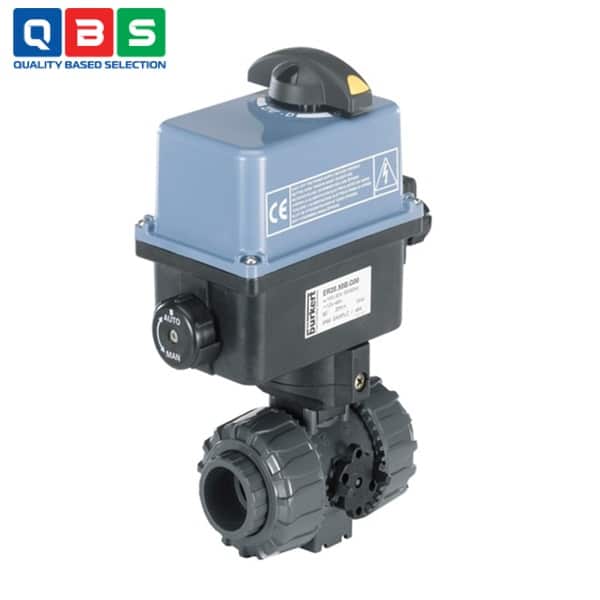

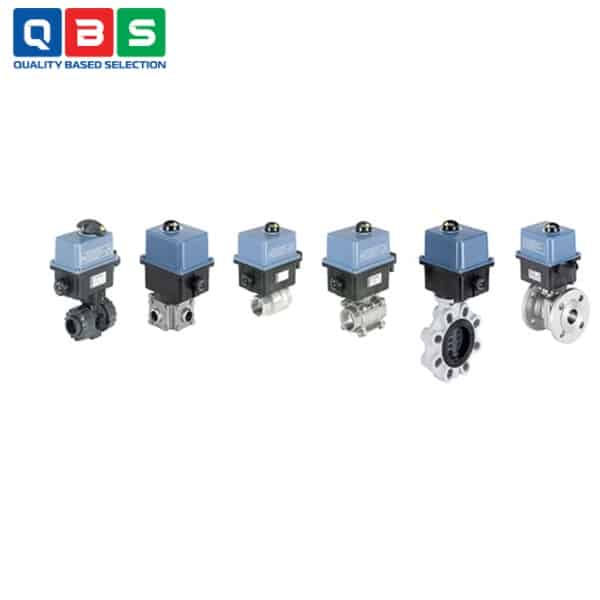

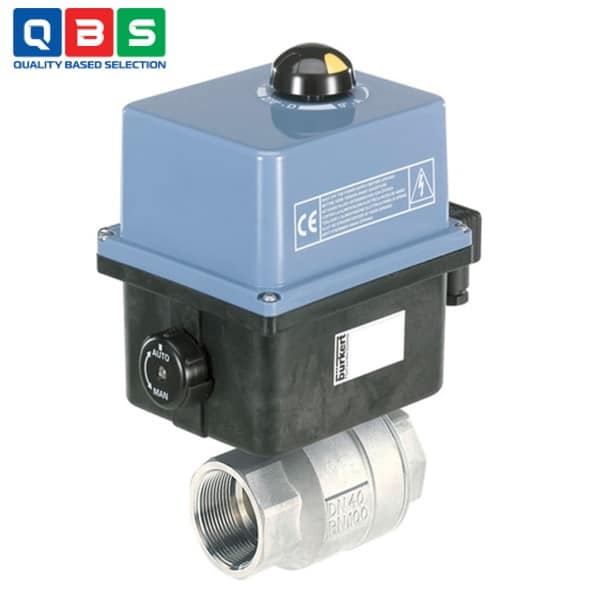

Van bi điều khiển điện Type 8804 bao gồm một bộ truyền động quay điện và một van bi 2/2 chiều hoặc 3/2 chiều làm bằng thép không gỉ. Có các biến thể 2 chiều với van bi 2 phần hoặc 3 phần cho nhiều ứng dụng khác nhau. Van bi 3 chiều có các biến thể lỗ hình chữ L và hình chữ T. Bộ truyền động quay điện có cấu trúc nhỏ gọn. Nó cũng có thể được sử dụng như một thiết bị độc lập để vận hành các phần tử điều khiển khác (xem bảng dữ liệu loại 3003). Điện trở nhiệt và bộ giới hạn mô-men xoắn là tiêu chuẩn. Vỏ được làm bằng vật liệu khó bắt lửa, được phân loại theo UL 94 V0.
Ứng dụng của Van bi điều khiển điện Type 8804
-
- Xử lý nước & nước thải: Cấp nước sinh hoạt, lọc nước công nghiệp, hệ thống xử lý nước thải đô thị/nhà máy.
- Hóa chất & dung dịch ăn mòn: Điều khiển dòng hóa chất, axit nhẹ, dung môi trong sản xuất hóa chất, petrochemical.
- Thực phẩm – đồ uống: Dây chuyền sản xuất bia/rượu, nước giải khát, sữa (vệ sinh tốt, chịu CIP cleaning).
- Dược phẩm & y tế: Hệ thống phân phối chất lỏng vô trùng, phòng sạch (vật liệu tương thích FDA/hygenic).
- Khí nén, hơi nóng & dầu khí: Hệ thống khí nén công nghiệp, hơi nước thấp áp, phân phối khí/gas trong nhà máy.
- Tự động hóa công nghiệp chung: Nhà máy nhiệt điện/thủy điện, hệ thống HVAC, cooling systems (data center), máy nén khí.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Loại van | Van bi 2/2-ngã hoặc 3/2-ngã (L-bore/T-bore), inox 316, seal PTFE |
| Góc quay | 90° ± 5° |
| Điện áp hoạt động | 15-30V AC 50/60Hz, 12-48V DC; 100-240V AC 50/60Hz, 100-350V DC |
| Dung sai điện áp | ±10% |
| Kết nối ống | Ren Rp ¼” – 2½” (DIN EN 10226-1); hàn (tùy chọn) |
| Kết nối actuator | Mặt bích ISO 5211 |
| Limit switches | 4 cái điều chỉnh được (max 250V AC/5A) |
| Nhiệt độ môi trường | -10°C … +55°C (chuẩn); -10°C … +40°C (có emergency reset) |
| Nhiệt độ môi chất | Tùy áp suất (xem biểu đồ P-T trong datasheet) |
| Độ bảo vệ | IP66 (khi lắp cable plug) |
| Tính năng nổi bật | Manual override, visual indicator, torque limiter, heating resistor |
| Vật liệu vỏ actuator | Nylon/PA6.6, chống cháy UL 94 V0 |
Tham khảo Catalog chi tiết ở đây: Catalog Van bi điều khiển điện Type 8804
Nguyên lý hoạt động của Van bi điều khiển điện Type 8804
-
- Bộ truyền động quay điện (Type 3003) nhận tín hiệu điện (AC/DC đa điện áp), động cơ điện quay trục qua hệ thống bánh răng (gear), tạo góc quay 90° (±5°).
- Trục actuator kết nối trực/sắp trực tiếp với trục van bi (qua interface ISO 5211).
- Khi quay:
- Vị trí mở → lỗ bi thẳng hàng với đường ống → lưu lượng tối đa (high flow).
- Vị trí đóng → lỗ bi vuông góc → chặn dòng hoàn toàn.
- Tính năng hỗ trợ:
- Limit switches điều chỉnh (phản hồi vị trí mở/đóng).
- Visual position indicator (chỉ thị vị trí nhìn thấy).
- Manual override (xoay tay khẩn cấp).
- Torque limiter & heating resistor (bảo vệ quá tải và chống ngưng tụ).
Ưu điểm nổi bật
-
- Thân van inox 316 + seal PTFE: Chịu ăn mòn, hóa chất, nhiệt độ cao, phù hợp môi trường khắc nghiệt.
- Limit switches điều chỉnh + visual indicator: Phản hồi vị trí chính xác.
- Manual override chuẩn: Vận hành tay khẩn cấp.
- Bảo vệ tốt: Torque limiter, heating resistor, vỏ chống cháy UL 94 V0, IP66.
- Đa dạng ứng dụng: 2/3 ngã, L/T-bore, kết nối ISO 5211 linh hoạt.
