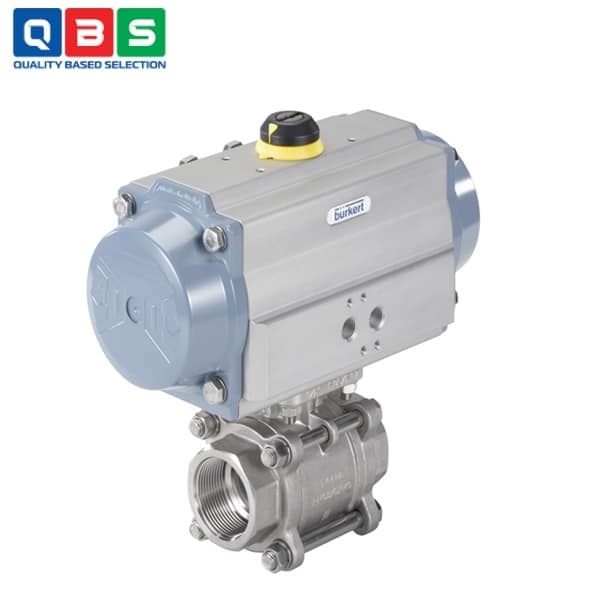

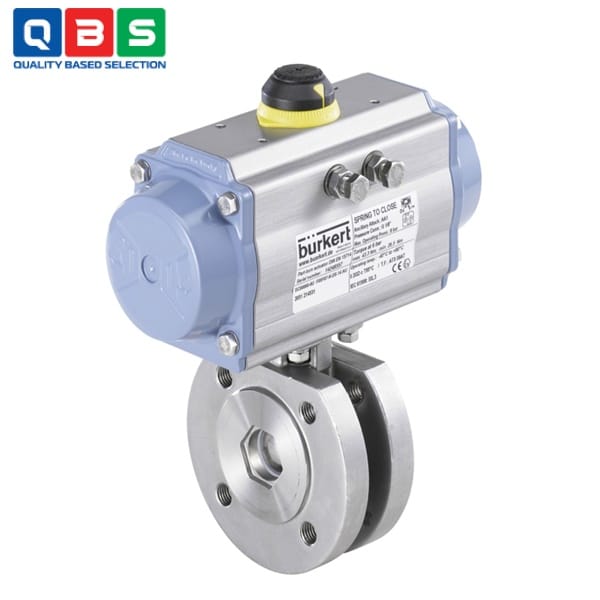

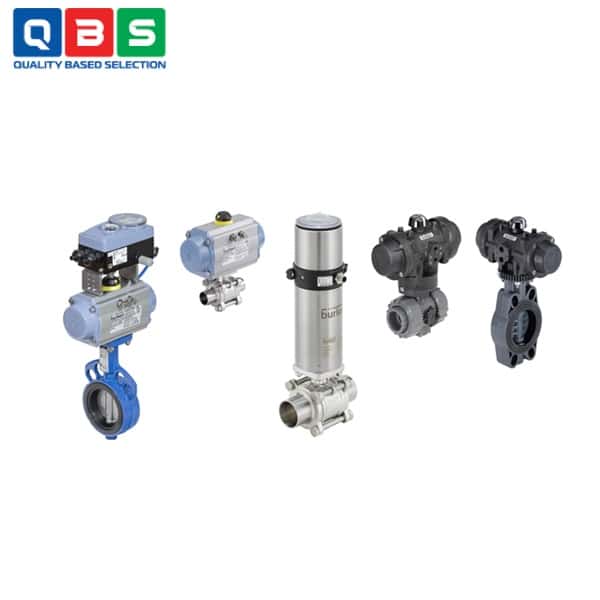

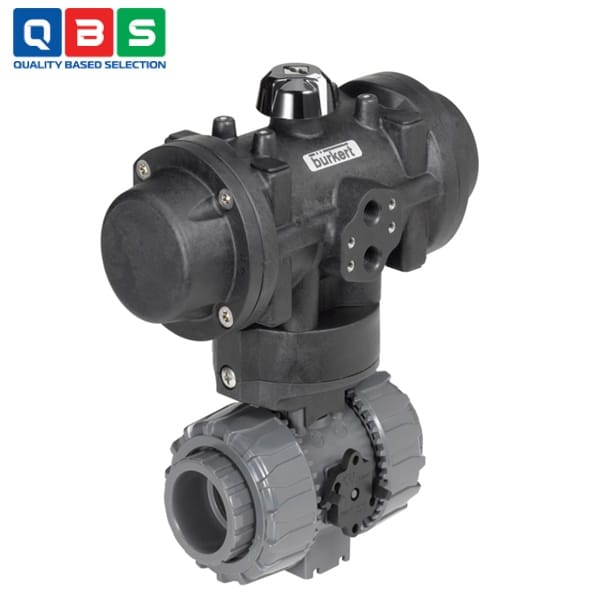

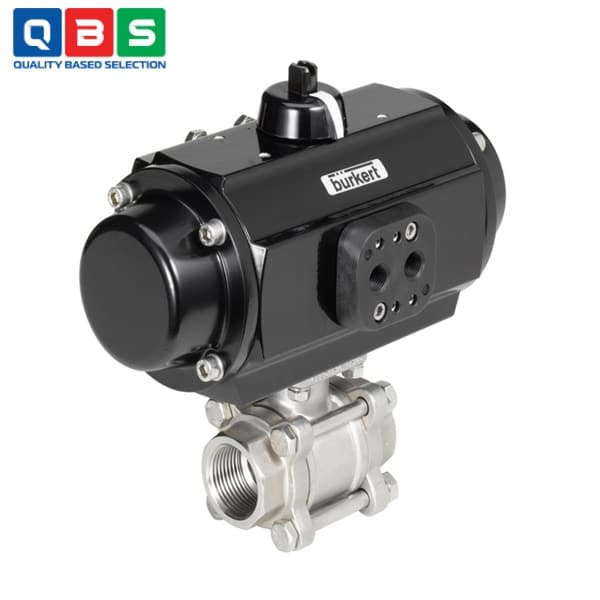

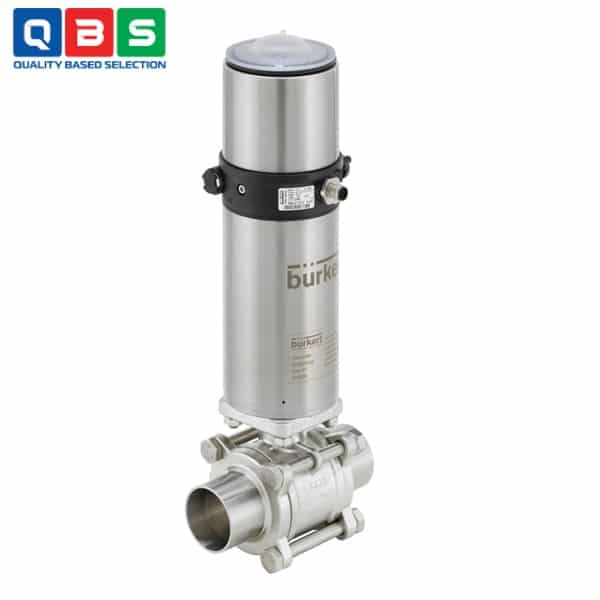

Van bi/Van bướm với bộ truyền động quay khí nén Type 8805
| Tên sản phẩm | Van bi/Van bướm với bộ truyền động quay khí nén |
| Model | 8805 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van bi-Van bướm với bộ truyền động quay khí nén Type 8805 |
Mô tả
Van bi/Van bướm với bộ truyền động quay khí nén Type 8805 bao gồm một van xoay một phần tư vòng (van bi hoặc van bướm) và một bộ truyền động quay khí nén. Bộ truyền động quay có sẵn dưới dạng bộ truyền động tác động đơn hoặc tác động kép. Loại 8805 có thể được bổ sung bởi một bộ định vị (Loại 8791, 8792, 8793, 8691, 8692, 8693, 8694), một van điều khiển (Loại 6519) hoặc một số loại phản hồi vị trí (Loại 1061).
Ứng dụng của Van bi/Van bướm với bộ truyền động quay khí nén Type 8805
-
- Ngành hóa chất: Xử lý chất ăn mòn, chịu áp suất cao lên đến 100 bar, nhiệt độ trung bình -10°C đến +80°C.
- Thực phẩm và đồ uống: Van thép không gỉ đảm bảo vệ sinh, phù hợp với quy trình CIP/SIP.
- Xử lý nước và nước thải: Điều tiết dòng chảy lớn, áp suất trung bình cao trong nhà máy lọc nước.
- Dược phẩm và sinh học: Kiểm soát chính xác trong môi trường sạch, kết hợp vị trí feedback để tự động hóa.
- Công nghiệp chung: Ứng dụng trong hệ thống khí nén cho van quarter-turn, chịu áp cao và tuổi thọ dài.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chi tiết |
| Loại van | Van bi (ball valve) hoặc van bướm (butterfly valve) quarter-turn |
| Bộ truyền động | Quay khí nén (pneumatic rotary actuator), single-acting (A/B) hoặc double-acting (I) |
| Kích thước danh nghĩa (DN) | 2/2-way: 10–100; 3/2-way: 10–40 |
| Áp suất danh nghĩa | Lên đến 100 bar (2/2-way), 63 bar (3/2-way) |
| Áp suất điều khiển | Max. 6–8 bar |
| Nhiệt độ môi trường | -10°C đến +80°C |
| Nhiệt độ chất | Tùy áp suất, xem biểu đồ P-T |
| Vật liệu thân van | Thép không gỉ 1.4408 (316L) |
| Vật liệu bi/trục | Thép không gỉ 1.4401 (316) |
| Seal | PTFE (bi), FKM (trục) |
| Kết nối | Ren Whitworth (Rp ¼”–4″), hàn, mặt bích |
| Chất điều khiển | Khí nén sạch, khô (có/không dầu) |
| Lưu lượng (Kv max) | 9–1414 m³/h (tùy DN) |
| Tuổi thọ | Cao, thiết kế bền bỉ |
Tham khảo Catalog chi tiết ở đây: Catalog Van bi/Van bướm với bộ truyền động quay khí nén Type 8805
Nguyên lý hoạt động của Van bi/Van bướm với bộ truyền động quay khí nén Type 8805
Hoạt động dựa trên bộ truyền động quay khí nén điều khiển van bi hoặc van bướm (quarter-turn):
-
- Single-acting (CF A hoặc B): Khí nén đẩy piston quay van 90° mở/đóng. Lò xo tự động trả về vị trí ban đầu (thường đóng NC hoặc thường mở NO) khi mất khí.
- Double-acting (CF I): Khí nén đẩy piston theo hai hướng: một bên mở van, bên kia đóng van. Vị trí phụ thuộc hoàn toàn vào tín hiệu khí nén.
Ưu điểm nổi bật
-
- Bộ truyền động khí nén chính xác: Đặt vị trí cuối chính xác cao.
- Lưu lượng lớn: Hệ số Kv cao, phù hợp dòng chảy lớn.
- Chịu áp suất cao: Lên đến 100 bar (tùy kích thước).
- Tuổi thọ dài: Vật liệu thép không gỉ chất lượng, seal PTFE/FKM bền bỉ.
