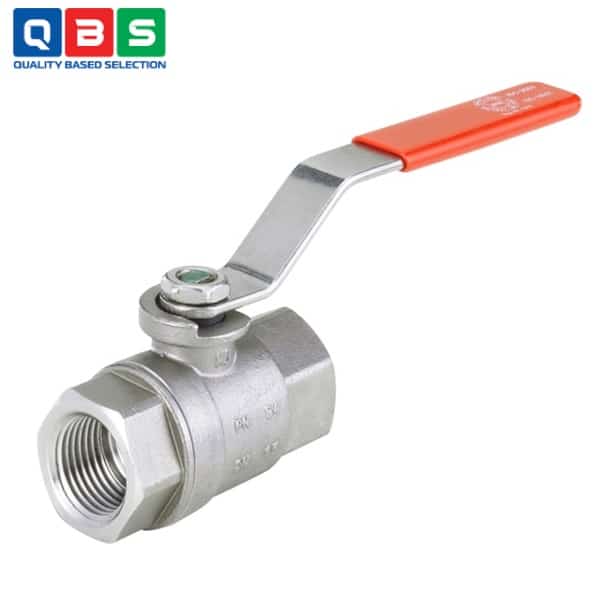

Van bi vận hành bằng tay Type TKU004
| Tên sản phẩm | Van bi vận hành bằng tay |
| Model | TKU004 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van bi vận hành bằng tay Type TKU004 |
Mô tả
Van bi vận hành bằng tay Type TKU004 làm bằng đồng thau hoặc thép không gỉ, dùng để đóng ngắt hoặc phân tách dòng chảy môi chất. Các biến thể: Van bi đóng ngắt bằng tay, van bi đạt tiêu chuẩn DVGW, van bi mini lux có cánh xoay, van bi có cánh xoay, van bi 3 chiều có lỗ hình chữ L hoặc T, van bi thép không gỉ.
Ứng dụng của Van bi vận hành bằng tay Type TKU004
-
- Đóng/mở dòng lưu chất: Dùng để đóng hoặc mở hoàn toàn dòng chảy trong đường ống.
- Cách ly thiết bị trong hệ thống: Cô lập bơm, đồng hồ đo, bộ trao đổi nhiệt, thiết bị xử lý khi bảo trì/sửa chữa.
- Hệ thống cấp nước – nước công nghiệp: Lắp đặt trong đường ống cấp nước sinh hoạt, nước làm mát, nước kỹ thuật.
- Hệ thống khí nén: Đóng/mở và phân phối khí nén trong các dây chuyền tự động hóa.
- Ứng dụng trong công nghiệp nhẹ và chế tạo máy: Sử dụng trong máy móc, thiết bị công nghiệp, skid công nghệ.
- Hệ thống dầu, nhiên liệu và chất lỏng không ăn mòn: Dùng cho dầu thủy lực, dầu bôi trơn, nhiên liệu nhẹ.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Loại van | Van bi vận hành bằng tay (Manual ball valve) |
| Số ngã | 2 ngã, 3 ngã (L-bore hoặc T-bore) |
| Nguyên lý | Xoay tay gạt 90° để đóng/mở hoặc chuyển hướng dòng |
| Vật liệu thân | Đồng mạ niken hoặc thép không gỉ (Inox) |
| Vật liệu bi | Đồng mạ chrome cứng hoặc inox |
| Vật liệu làm kín | PTFE |
| Kích thước danh nghĩa (DN) | DN 6 … DN 50 (một số phiên bản đến DN 100) |
| Kiểu kết nối | Ren trong / ren ngoài |
| Áp suất làm việc tối đa (PN) | PN 5 … PN 64 (tùy phiên bản và kích thước) |
| Nhiệt độ làm việc | −20 °C … +160 °C (tùy cấu hình) |
| Lưu lượng (Kv) | Lớn, full bore – tổn thất áp suất thấp |
| Kiểu tay gạt | Tay gạt nhôm hoặc nhựa, vận hành thủ công |
| Môi chất sử dụng | Nước, khí nén, dầu, chất lỏng trung tính |
| Tiêu chuẩn/Chứng nhận | Phù hợp tiêu chuẩn EU, có phiên bản đạt DVGW |
Tham khảo Catalog chi tiết ở đây: Catalog Van bi vận hành bằng tay Type TKU004
Nguyên lý hoạt động của Van bi vận hành bằng tay Type TKU004
-
- Van sử dụng bi rỗng (full bore) nằm bên trong thân van.
- Khi xoay tay gạt 90°:
- Tay gạt song song với đường ống → lỗ bi trùng với dòng chảy → van mở, lưu chất đi qua tự do.
- Tay gạt vuông góc với đường ống → bi xoay che kín tiết diện → van đóng, dòng chảy bị ngắt hoàn toàn.
- Gioăng PTFE ép sát bề mặt bi, đảm bảo độ kín cao, hạn chế rò rỉ.
- Với van bi 3 ngã (L-bore hoặc T-bore): Việc xoay tay gạt sẽ chuyển hướng dòng chảy, cho phép chia, trộn hoặc đổi hướng lưu chất giữa các cổng.
Ưu điểm nổi bật
-
- Đóng/mở nhanh: Chỉ cần xoay tay gạt 90°, thao tác đơn giản, tiết kiệm thời gian.
- Độ kín cao: Bi và gioăng PTFE giúp ngăn rò rỉ hiệu quả, phù hợp nhiều loại lưu chất.
- Lưu lượng lớn – tổn thất áp suất thấp: Thiết kế full bore cho dòng chảy đi qua gần như không bị cản.
- Vận hành độc lập, không cần nguồn phụ: Không cần điện hay khí nén, phù hợp nhiều môi trường lắp đặt.
