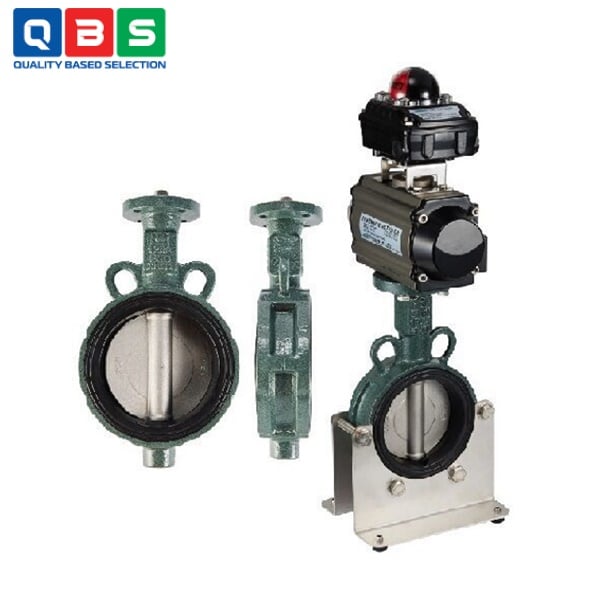

Van bướm 2 ngả 40A~600A
| Tên sản phẩm | Van bướm 2 ngả 40A~600A |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van bướm 2 ngả 40A~600A |
Mô tả
Van bướm 2 ngả 40A~600A là một loại van điều khiển dòng chảy quay 1/4 vòng, được thiết kế cho các hệ thống đường ống công nghiệp với kích thước lớn, áp suất định mức JIS 10K/20K, PN 10/16/20, ANSI 150LB. Nó phù hợp cho việc kiểm soát lưu lượng chất lỏng, khí, bùn hoặc các chất tương tự, đặc biệt trong môi trường nước, hóa chất nhẹ (với ghế EPDM chống ăn mòn), và có thể kết hợp với bộ truyền động khí nén hoặc điện (tương thích GQ series).
Ứng dụng của Van bướm 2 ngả 40A~600A
-
- Xử lý nước và nước thải: Sử dụng để kiểm soát dòng chảy trong nhà máy xử lý nước sạch, nước thải, đập thủy điện và hệ thống phân phối nước lớn.
- Hệ thống HVAC: Áp dụng trong các tòa nhà, nhà máy để điều chỉnh lưu lượng không khí, nước làm mát hoặc nước nóng.
- Ngành hóa chất và xử lý hóa chất: Kiểm soát dòng chảy của nước làm mát, axit, dung môi, bùn hóa chất nhẹ hoặc chất ăn mòn.
- Thực phẩm, đồ uống và dược phẩm: Sử dụng trong các đường ống vệ sinh để kiểm soát lưu lượng thực phẩm lỏng, nước sạch hoặc chất lỏng không dầu mỡ.
- Dầu khí và khí đốt: Áp dụng trong hệ thống đường ống giữa dòng và cuối dòng, bao gồm kiểm soát khí, chất lỏng và bùn.
- Nhà máy điện và năng lượng: Kiểm soát đường ống hóa chất, nước làm mát hoặc hơi nước ở áp suất cao.
- Hàng hải và tàu biển: Sử dụng trong hệ thống ballast, ống tàu, chữa cháy và ống nội thất.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Kích thước | 40A ~ 600A (1 ½” ~ 24″) |
| Áp suất định mức | JIS 10K / 20K, PN 10 / 16 / 20, ANSI 150LB |
| Thân van (Body) | Gang đúc (Cast Iron FC), sơn bột xanh RAL 5017, dày 75~100 microns |
| Đĩa van (Disc) | SCS13 / CF8 (tương đương inox 304) |
| Ghế đệm (Seat) | EPDM |
| Trục (Stem) | Upper & Lower: SS304 |
| O-ring & Packing | EPDM & Resin |
| Kiểu kết nối | Wafer type (kẹp giữa mặt bích) |
| Chiều dài mặt đối mặt | Theo ISO 5752, JIS B2032 |
| Tiêu chuẩn kiểm tra | API 598, BS 5155 |
| Bề mặt & đánh dấu | MSS-SP-55 (visual), MSS-SP-25 (marking) |
| Vận hành | Actuator khí nén / điện (tương thích GQ series) hoặc tay quay |
| Niêm kín | Bubble-tight (zero leakage) khi đóng hoàn toàn |
| Trọng lượng | Từ ~3.1 kg (40A) đến ~214.5 kg (600A) |
Tham khảo Catalog chi tiết ở đây: Catalog Van bướm 2 ngả 40A~600A
Nguyên lý hoạt động của Van bướm 2 ngả 40A~600A
-
- Đĩa van (disc) nằm ở trung tâm thân van, gắn với trục trên/dưới (upper/lower stem) làm từ SS304.
- Khi đóng hoàn toàn (góc 0°): Đĩa van nằm vuông góc với dòng chảy, ép chặt vào ghế đệm EPDM → chặn hoàn toàn lưu chất.
- Khi mở hoàn toàn (góc 90°): Đĩa van xoay song song với dòng chảy → cho phép lưu chất đi qua gần như không cản trở (dù vẫn có một chút giảm áp do đĩa luôn nằm trong dòng chảy).
- Điều tiết lưu lượng: Xoay đĩa ở các góc trung gian (0°–90°) để kiểm soát lượng lưu chất đi qua, phù hợp cho đóng/mở nhanh hoặc điều chỉnh.
- Truyền động: Thường dùng bộ truyền động khí nén/điện (actuator GQ series) hoặc tay gạt/tay quay để xoay trục, truyền lực đến đĩa van.
Ưu điểm nổi bật
-
- Nhẹ và nhỏ gọn: Thiết kế mỏng, trọng lượng thấp (từ 3.1kg cho 40A đến ~214kg cho 600A).
- Niêm kín tốt ở áp suất thấp: Ghế EPDM đàn hồi, đạt bubble-tight seal ở PN10/16/20 hoặc ANSI 150LB.
- Đóng/mở nhanh: Chỉ xoay 90° (quarter-turn), thao tác nhanh, tiết kiệm công sức.
- Kháng ăn mòn tốt: Thân gang phủ bột xanh RAL 5017, đĩa SCS13/CF8, ghế EPDM.
