Van bướm ARI-ZEDOX 120
| Tên sản phẩm | Van bướm ARI |
| Model | ARI-ZEDOX 120 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van bướm ARI-ZEDOX 120 |
Mô tả

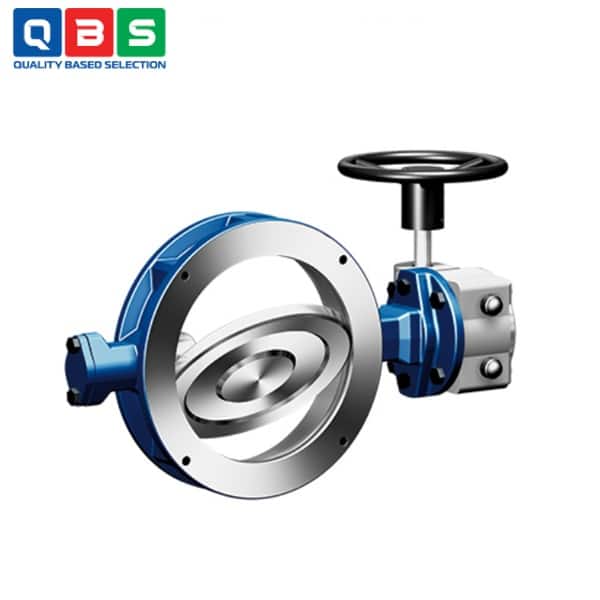

Van bướm ARI-ZEDOX 120 là loại van bướm hiệu suất cao (high performance butterfly valve) kiểu wafer, double offset (hai tâm lệch), được thiết kế cho các ứng dụng công nghiệp đòi hỏi độ kín cao, chịu áp suất và nhiệt độ tốt, ít mài mòn, và phù hợp với nhiều môi trường khắc nghiệt (từ -40°C đến +260°C, PN10 đến PN40, bi-directional tightness lên đến 25 bar).
Ứng dụng của Van bướm ARI-ZEDOX 120
-
- Dầu khí và xử lý: Ứng dụng trong khai thác, vận chuyển và xử lý hydrocarbon, khí đốt, dầu thô.
- Hóa chất và xử lý hóa chất: Xử lý axit, kiềm, dung môi, và các chất ăn mòn.
- Năng lượng và điện: Nhà máy điện (Power plants) – bao gồm nhiệt điện, điện hạt nhân.
- Công nghiệp nặng và chế biến: Bột giấy và giấy (Pulp and paper) – xử lý nước, hóa chất, hơi.
- Đóng tàu và hàng hải: Đóng tàu – hệ thống làm mát, ballast water, nhiên liệu, HVAC trên tàu.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Kiểu van | Wafer type, high performance butterfly valve – Double offset |
| Kích thước danh nghĩa (DN) | 80 – 800 mm |
| Áp suất danh nghĩa (PN) | PN 10, 16, 25, 40 (tùy model và vật liệu) |
| Vật liệu thân | Cast steel (1.0619+QT) hoặc Stainless steel (1.4408) |
| Vật liệu đĩa | Stainless steel (1.4408, optional 1.4460) |
| Loại sealing | Metallic (CS – stainless steel) hoặc PTFE+C (TS) |
| Nhiệt độ hoạt động | -40°C đến +260°C (tùy sealing: PTFE+C đến 180°C, metallic đến 260°C) |
| Áp suất chênh lệch max | Lên đến 25 bar (bi-directional), 40 bar tùy model |
| Kín | Bi-directional tightness; Leakage rate A (PTFE+C) / B (metallic) theo DIN EN 12266-1 |
| Face-to-face | Theo ISO 5752 / DIN EN 558-1: Series 20 (short), 25 (middle), 16 (long) |
| Trọng lượng (short pattern, approx.) | DN80: ~8 kg → DN800: ~569 kg (tùy vật liệu) |
| Mô-men xoắn vận hành (max ΔP 16 bar bi-directional) | DN80: ~70-135 Nm → DN800: ~13,000 Nm (tùy sealing/PN) |
| Actuator | Hand lever, worm gear, electric (Auma), pneumatic, hydraulic (on request) |
Tham khảo Catalog chi tiết ở đây: Catalog Van bướm ARI-ZEDOX 120
Nguyên lý hoạt động của Van bướm ARI-ZEDOX 120
Van hoạt động theo nguyên tắc quay 90° (quarter-turn):
-
- Trục van (stem) quay để điều khiển đĩa van (disc) từ vị trí mở hoàn toàn (đĩa song song với dòng chảy, cho phép lưu lượng tối đa) đến đóng hoàn toàn (đĩa vuông góc với dòng chảy, chặn dòng).
- Điểm nổi bật là thiết kế double offset (hai tâm lệch – double eccentric):
- Trục van lệch khỏi tâm đĩa (offset 1) và lệch khỏi tâm thân van/seat (offset 2).
- Khi mở/đóng, đĩa tạo hành động cam (cam action): đĩa nhanh chóng tách khỏi vòng đệm seat ngay từ vài độ đầu tiên (khoảng 10° đầu và cuối), giảm ma sát, mài mòn gần như bằng 0 so với van bướm tâm trung (centric).
- Khi đóng, đĩa ép vào seat theo kiểu torsional sealing (xoắn nén), kết hợp áp suất môi trường hỗ trợ vòng đệm linh hoạt (metallic hoặc PTFE+C) → đảm bảo kín hai chiều (bi-directional tightness) lên đến 25 bar, leakage rate A/B theo tiêu chuẩn.
Ưu điểm nổi bật
-
- Double offset: Không ma sát/mài mòn khi quay 90°, tuổi thọ cao.
- Honeycomb disc: Dòng chảy mượt, tổn thất áp suất thấp, hiệu suất năng lượng cao.
- Phạm vi rộng: -40°C đến +260°C, PN10–PN40 (áp suất cao).
- Ít mô-men xoắn: Dễ vận hành, tiết kiệm actuator.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
