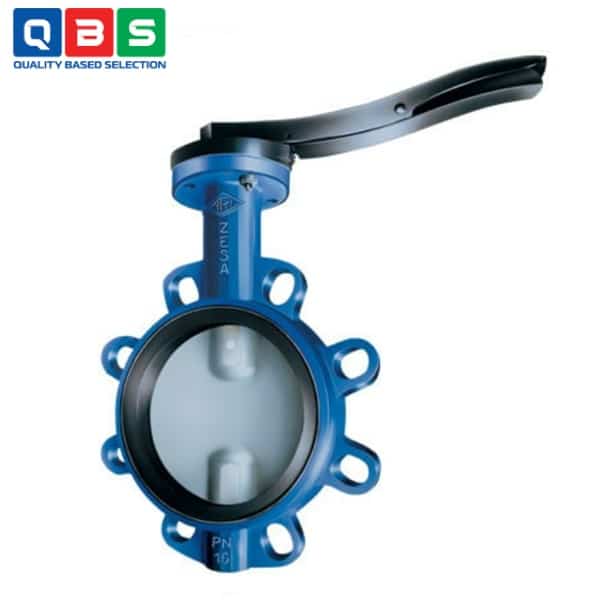

Van bướm ARI-ZESA
| Tên sản phẩm | Van bướm ARI |
| Model | ARI-ZESA |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van bướm ARI-ZESA |
Mô tả
Van bướm ARI-ZESA là được thiết kế cho các hệ thống xử lý nước và sưởi ấm, với khả năng chịu áp suất PN6/10/16, kích thước DN25-200, và vật liệu seal EPDM phù hợp cho môi trường nước sạch, an toàn cho nước uống theo tiêu chuẩn DVGW (DW-6201BR0244). Nó là van bướm không cần bảo dưỡng, niêm phong mềm, phù hợp cho các ứng dụng yêu cầu cách nhiệt và đặc tính dòng chảy tốt.
Ứng dụng của Van bướm ARI-ZESA
-
- Hệ thống sưởi ấm: Sử dụng trong các cơ sở sưởi ấm, với khả năng cách nhiệt hoàn chỉnh theo quy định tiết kiệm năng lượng.
- Nước lạnh: Áp dụng cho hệ thống nước lạnh, với phạm vi nhiệt độ từ -10°C đến +100°C.
- Nước ấm: Dùng cho nước ấm trong các hệ thống dân dụng hoặc công nghiệp.
- Nước nóng: Phù hợp cho nước nóng, đảm bảo niêm phong kép và chịu áp suất vi sai lên đến 6 ba hoặc 3 bar.
- Nước uống: Được chứng nhận DVGW cho nước uống, theo DIN EN 1074-1/-2, bao gồm kiểm tra khử trùng và phù hợp với DVGW VP646, W270.
- Nước xử lý: Sử dụng trong nước xử lý công nghiệp, với đặc tính dòng chảy tốt và thân van gang cầu.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Loại van | Van bướm đồng tâm (concentric), niêm phong mềm (soft-sealed) EPDM, không bảo dưỡng |
| Kiểu lắp | Wafer type (ARI-ZESA®EA) / Lug type (ARI-GESA®EA) |
| Áp suất định mức (PN) | PN6 / PN10 / PN16 |
| Kích thước danh nghĩa (DN) | DN25 → DN200 |
| Vật liệu thân | Gang cầu (Nodular iron) EN-JS1030 / EN-GJS-400-15 |
| Đĩa van | Inox 1.4581 (đến DN80) / Gang cầu mạ kẽm (DN100-200) |
| Gioăng (Seat) | EPDM (-10°C → +100°C), chứng nhận DVGW nước uống (DN25-80) |
| Áp suất vi sai tối đa | 6 bar (DN25-125) / 3 bar (DN150-200) |
| Kvs-value (m³/h) | DN25: 26 → DN200: 3460 (tùy kích thước) |
| Zeta-value | Rất thấp (0.21 → 2.4), tổn thất áp nhỏ |
| Kích thước mặt đối mặt (L) | 33 mm (DN25-40) → 60 mm (DN200) theo DIN EN 558-1 series 20 |
| Trọng lượng | 1.4 kg (DN25) → 12.6 kg (DN200) |

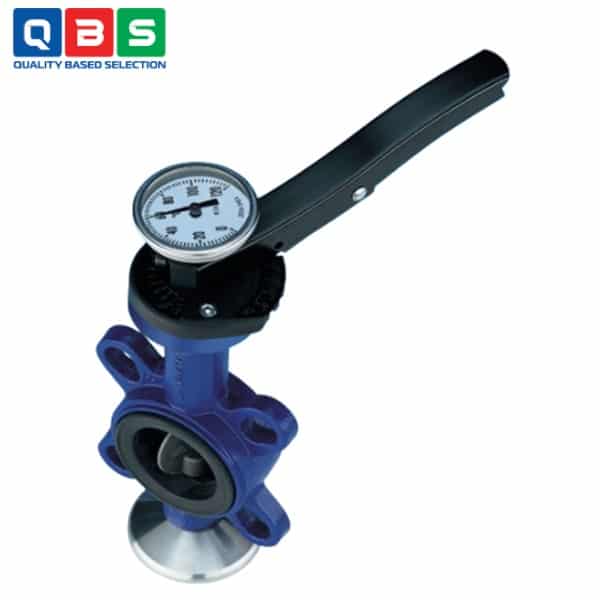

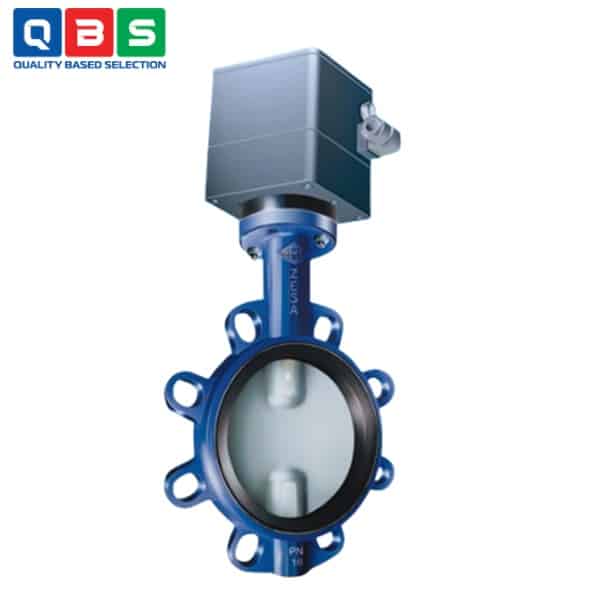

| Điều khiển | Cần gạt khía / Bộ truyền động điện EA (open/close, modulating), EA-SR (safety reset) |
| Ứng dụng chính | Nước lạnh/nóng/ấm/uống, nước xử lý, hệ thống sưởi ấm |
Tham khảo Catalog chi tiết ở đây: Catalog Van bướm ARI-ZESA
Nguyên lý hoạt động của Van bướm ARI-ZESA
-

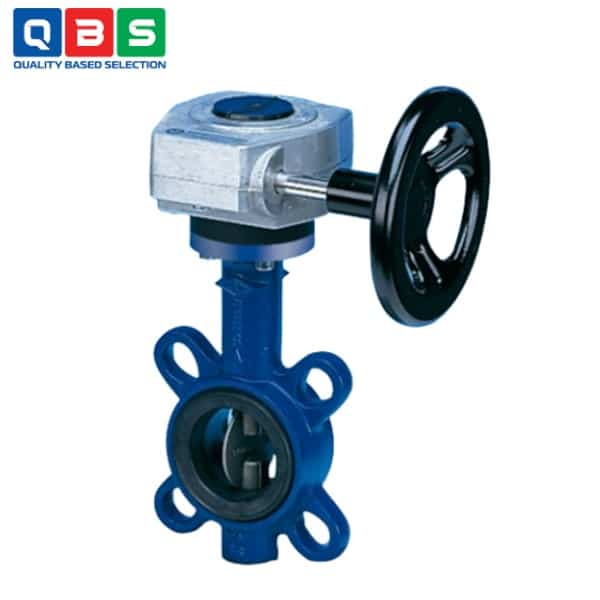

- Khi xoay cần gạt (notch lever) hoặc bộ truyền động (tay quay, điện, khí nén) 90°, đĩa van xoay từ vị trí vuông góc với dòng chảy (van mở hoàn toàn – đĩa song song với ống, dòng chảy tự do, tổn thất áp thấp nhờ thiết kế đĩa tối ưu Zeta-value tốt) → đến vị trí song song với dòng chảy (van đóng hoàn toàn – đĩa chặn ngang ống, ép chặt vào gioăng EPDM để niêm phong hai chiều).
- Có thể điều tiết dòng chảy ở các góc trung gian (throttling), nhưng chủ yếu dùng để đóng/mở nhanh (on/off) hoặc điều chỉnh lưu lượng.
Ưu điểm nổi bật
-
- Niêm phong mềm EPDM chất lượng cao, chứng nhận DVGW cho nước uống (DN25-80).
- Đặc tính dòng chảy xuất sắc (Zeta-value rất thấp → tổn thất áp nhỏ).
- Niêm phong kép trục (double stem sealing) → an toàn, chống rò.
- Có thể cách nhiệt hoàn toàn theo tiêu chuẩn tiết kiệm năng lượng Đức (EnEV).
