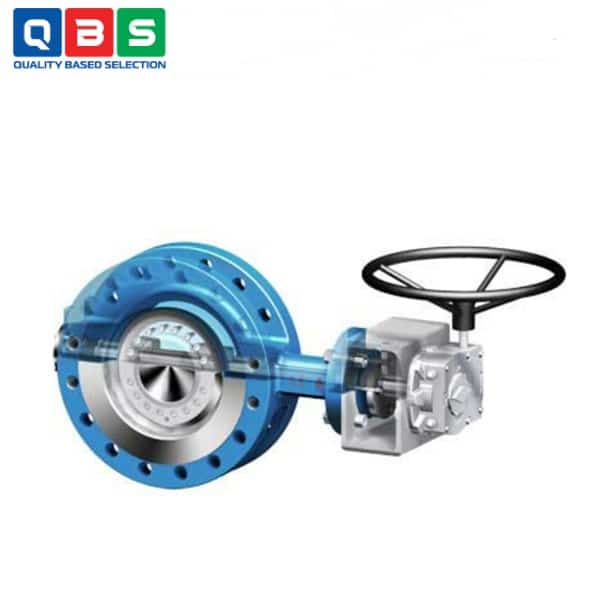

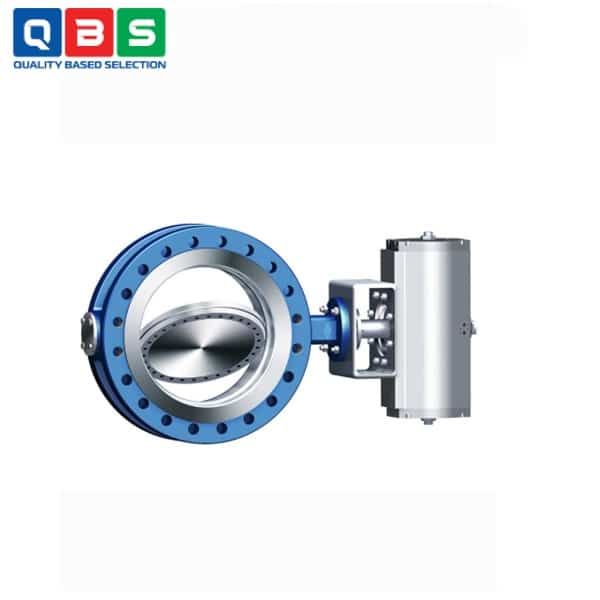

Van bướm ARI-ZETRIX 016
| Tên sản phẩm | Van bướm ARI |
| Model | ARI-ZETRIX 016 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van bướm ARI-ZETRIX 016 |
Mô tả
Van bướm ARI-ZETRIX 016 là loại van công nghiệp mềm kín, được thiết kế cho các hệ thống ống dẫn với khả năng chịu áp lực lên đến PN16, phù hợp cho nhiều môi trường chất lỏng và khí. Ứng dụng chính tập trung vào các hệ thống nước, khí đốt và công nghiệp, với khả năng lắp đặt linh hoạt (wafer type hoặc lug type).
Ứng dụng của Van bướm ARI-ZETRIX 016
-
- Oil & Gas/Hóa dầu: Xử lý dầu thô, khí đốt tự nhiên, sản phẩm tinh chế.
- Nhà máy điện & Năng lượng: Hệ thống hơi nước (steam), condensate, nước làm mát.
- Hóa chất & Công nghiệp nặng: Xử lý axit, kiềm, hóa chất ăn mòn, hệ thống slurry, nước khử ion, pure steam.
- Sưởi ấm quận & HVAC: Hệ thống sưởi ấm đô thị (district heating) với nước nóng, thermal oil.
- Đóng tàu & Hàng hải: Hệ thống ballast (nước dằn), cooling water, fuel handling.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Kiểu van | Van bướm triple offset, double flanged (Fig. 016), metallic sealing |
| Kích thước danh nghĩa | DN 80 – 1200 (tùy vật liệu, cao nhiệt lên DN 600) |
| Áp suất danh nghĩa | PN 6, PN 10, PN 16, PN 25, PN 40 |
| Vật liệu thân | Gang thép 1.0619+N, Thép không gỉ 1.4408, Thép chịu nhiệt cao 1.7357 |
| Ghế (Seat) | Stellite® 21 (stellited) |
| Đĩa (Disc) | Đồng vật liệu thân |
| Thân trục (Stem) | 1.4021+QT (≤400°C), 1.4542 (≤300°C), 1.4980 (>400°C) |
| Sealing element | Graphite / 1.4845 (400–450°C) |
| Graphite / 1.4462 (-60°C đến 400°C) | |
| Graphite / 2.4851 (450–550°C) | |
| Nhiệt độ hoạt động | -60°C đến +550°C (tùy sealing) |
| Độ kín | Leakage rate A theo DIN EN 12266-1 (zero leakage), bidirectional |
| Face-to-face | Series 13 (short pattern) theo DIN EN 558 / ISO 5752 / API 609 Cat. B |
| Tính năng nổi bật | Không ma sát, firesafe (ISO 10497/API 607), vacuum-tight, SIL, ATEX, NACE (tùy chọn), TA-Luft packing |
Tham khảo Catalog chi tiết ở đây: Catalog Van bướm ARI-ZETRIX 016
Nguyên lý hoạt động của Van bướm ARI-ZETRIX 016
Hoạt động bằng cách xoay đĩa (disc) 90° để đóng/mở hoàn toàn dòng chảy.
-
- Offset 1: Trục quay lệch khỏi tâm đĩa → Giảm ma sát ban đầu.
- Offset 2: Trục lệch khỏi tâm đường ống → Tạo hiệu ứng “cam” (nâng đĩa ra khỏi ghế khi mở).
- Offset 3: Ghế và đĩa được gia công theo hình nón lệch tâm (conical geometry) → Khi đóng, đĩa tiếp xúc ghế theo kiểu camming action (hành động cam), đảm bảo không ma sát (frictionless) trong toàn bộ quá trình xoay.
Ưu điểm nổi bật
-
- Không ma sát, không mài mòn: Thiết kế triple offset xoay 90° hoàn toàn không tiếp xúc ma sát giữa đĩa và ghế.
- Độ kín tuyệt đối bằng kim loại: Metallic sealing đạt Leakage rate A theo DIN EN 12266-1.
- Chịu nhiệt độ & áp suất cực tốt: Từ -60°C đến +550°C, PN 6–40, firesafe.
- Mô-men xoắn thấp: Dễ vận hành, actuator nhỏ gọn hơn, tiết kiệm chi phí.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
