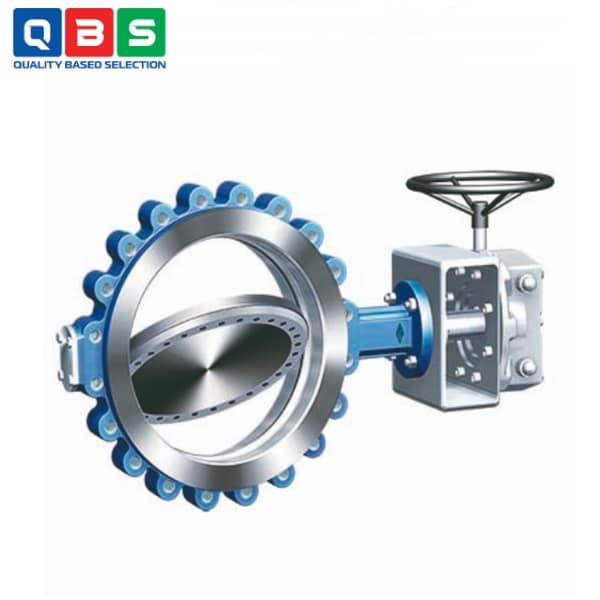

Van bướm ARI-ZETRIX 018
| Tên sản phẩm | Van bướm ARI |
| Model | ARI-ZETRIX 018 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van bướm ARI-ZETRIX 018 |
Mô tả
Van bướm ARI-ZETRIX 018 là một loại van bướm (butterfly valve) kiểu mặt bích ren với sealing kim loại, thiết kế triple offset, được sử dụng rộng rãi trong các ngành công nghiệp nặng, xử lý chất lỏng và khí. Ứng dụng chính tập trung vào các môi trường yêu cầu độ bền cao, chịu áp suất và nhiệt độ lớn, như xử lý dầu khí, hóa chất, năng lượng và sản xuất. Van này phù hợp với các chất lỏng và khí đa dạng, đảm bảo密封 kín, an toàn và hiệu quả vận hành.
Ứng dụng của Van bướm ARI-ZETRIX 018
-
- Ngành Dầu khí & Hóa dầu: Xử lý dầu thô, khí tự nhiên, sản phẩm tinh chế.
- Nhà máy Điện & Năng lượng: Hệ thống turbine hơi nước, boiler, superheated steam.
- Hóa chất & Công nghiệp nặng: Xử lý axit mạnh, kiềm (alkalis), chất ăn mòn.
- Thực phẩm & Đường: Xử lý siro đường, hơi nước tinh khiết (pure steam), nước khử ion.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Kiểu van | Butterfly valve triple offset, metallic sealing (Stellite® 21 seat) |
| Thiết kế | Fully lugged / Threaded flange, one-piece body (cast steel / stainless) |
| Nominal pressure | PN 63 hoặc PN 100 |
| Nominal diameter (DN) | 80 – 350 mm (lớn hơn on request) |
| Face-to-face | Series 16 theo DIN EN 558 / ISO 5752 |
| Leakage rate | A (zero leakage) theo DIN EN 12266-1 |
| Nhiệt độ | -60°C đến +400°C (graphite/1.4462); lên đến +450°C (graphite/1.4845) |
| Actuator | Worm gear (standard), Electric (Auma/PS), Pneumatic/Hydraulic (on request) |
Kích thước chính (mm) – DN 80 đến 350
| DN | L (Face-to-face) | H (Height) | E (Extension) | I (Shaft) |
| 80 | 64 | 286 | 187 | 46 |
| 100 | 64 | 326 | 218 | 55 |
| 125 | 71 | 361 | 219 | 65 |
| 150 | 76 | 397 | 277 | 65 |
| 200 | 89 | 430 | 277 | 80 |
| 250 | 114 | 530 | 373 | 110 |
| 300 | 114 | 558 | 362 | 110 |
| 350 | 127 | 651 | 455 | 130 |
Tham khảo Catalog chi tiết ở đây: Catalog Van bướm ARI-ZETRIX 018
Nguyên lý hoạt động của Van bướm ARI-ZETRIX 018
-
- Mở van: Đĩa quay 90° → tách khỏi seat ngay lập tức mà không cọ xát → dòng chảy tự do, ít tổn thất áp suất.
- Đóng van: Đĩa quay ngược → “camming action” (hành động cam) đưa đĩa tự động căn chỉnh và ép chặt vào seat nhờ áp lực từ actuator → sealing kín hoàn toàn với torque thấp.
- Sealing ring tự căn chỉnh (self-aligning lamellar seal ring graphite/stainless) giúp chịu được rung động, nhiệt độ thay đổi.
Ưu điểm nổi bật
-
- Zero leakage: Sealing kim loại chặt chẽ, bidirectional, firesafe (ISO 10497/API 607).
- Không ma sát, không mài mòn: Thiết kế triple offset → đĩa quay 90° frictionless.
- Torque thấp: Đóng/mở dễ dàng với lực nhỏ, actuator tiết kiệm năng lượng.
- Chịu khắc nghiệt: Nhiệt độ -60°C đến +450°C, áp suất PN63-100.
