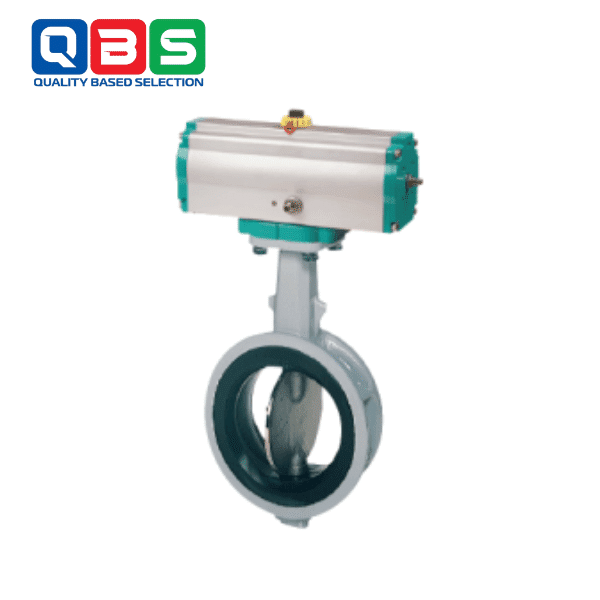

VAN BƯỚM Model 732P (Wafer 20K)

VAN BƯỚM Model 732P là dòng van bướm công nghiệp kiểu wafer thuộc thương hiệu TOMOE được thiết kế để hoạt động ổn định trong môi trường có áp suất làm việc lên đến 20MPa Van thường được lắp đặt trong các hệ thống xử lý nước hơi nóng khí nén hóa chất hoặc dầu khí nơi yêu cầu cao về độ kín và độ bền cơ học.Sức mạnh vượt trội trong điều kiện áp suất cao lựa chọn tin cậy cho hệ thống công nghiệp chuyên biệt. Van bướm là dòng van cao cấp được thiết kế với độ chính xác cao, đáp ứng yêu cầu khắt khe trong các hệ thống công nghiệp hiện đại.

ĐẶC ĐIỂM NỔI BẬT CỦA VAN BƯỚM Model 732P

Thiết kế wafer nhỏ gọn giúp tiết kiệm không gian lắp đặt phù hợp cả trong môi trường chật hẹp

Vòng đệm cao su lõi kim loại cải thiện khả năng làm kín ở điều kiện áp suất cao và chân không đồng thời kéo dài tuổi thọ sản phẩm

Cổ van kéo dài cho phép bọc cách nhiệt hiệu quả trong hệ thống nhiệt độ cao hạn chế thất thoát năng lượng

Vận hành hai chiều không giới hạn hướng dòng chảy đảm bảo tính linh hoạt và ổn định trong vận hành

Cấu trúc đồng tâm và vòng cosin đảm bảo phân bổ đều lực ép hạn chế hao mòn trong quá trình sử dụng

THÔNG SỐ KỸ THUẬT

Item	Specification
Model Type	731P (Wafer), 732P (Wafer), 732Q (Lugged), 732X (Wafer), 752W (Lugged)
Nominal Pressure	1.6 MPa (16K), 2.0 MPa (20K)
Applicable Sizes	50mm – 600mm (Depending on model)
Face-to-Face Standard	JIS B 2002 (2032) Series 46 / ISO 5752 Series 20
Flange Compatibility	JIS 10K/16K/20K, ASME Class 125/150, DIN PN10/16/25, BS 4504 PN10/16/25
Max. Working Pressure	2.0 MPa
Shell Test Pressure	Hydraulic: 2.4 MPa (JIS16K/20K, ASME150, DIN PN16), Others: 1.5 MPa
Seat Leakage Test Pressure	Pneumatic: 1.76 MPa (JIS16K/20K), Others: 1.1 MPa
Max. Velocity	Up to 6 m/s (Fully open)
Flow Direction	Bi-directional
Seat Tightness	Zero leakage
Temperature Range	NBR: -10°C to 80°C / EPDM: -20°C to 120°C
Continuous Operating Temp.	NBR: 0°C to 60°C / EPDM: 0°C to 70°C

LỢI ÍCH KHI SỬ DỤNG

Hiệu suất vận hành bền bỉ trong môi trường áp suất cao

Tăng độ kín tuyệt đối giảm nguy cơ rò rỉ chất lỏng hoặc khí

Tiết kiệm chi phí bảo trì nhờ vật liệu bền và thiết kế chống mài mòn

Dễ dàng tích hợp vào hệ thống hiện có nhờ kích thước tiêu chuẩn wafer

ỨNG DỤNG THỰC TẾ

Van bướm TOMOE Model 732P là lựa chọn lý tưởng trong các hệ thống

Truyền dẫn nước và xử lý nước thải công nghiệp

Hệ thống HVAC làm mát và cấp nhiệt

Dây chuyền sản xuất hóa chất thực phẩm

Nhà máy điện lò hơi và môi trường có áp suất cao và dòng chảy mạnh
