VAN BƯỚM TOMOE 700Z – Đại lý TOMOE Việt Nam
| Tên sản phẩm | Van bướm TOMOE |
| Model | 700-1J , 700Z-1T, 700Z-2F, 700Z-7E, 700Z-7F, 700-3U, 700Z-3K , 700Z -4I |
| Nhà sản xuất | TOMOE / Nhật Bản |
| Phân phối | Đại lý TOMOE Việt Nam – QBS |
| Xem thông số kỹ thuật | Catalog van bướm TOMOE 700Z |
Van bướm TOMOE 700Z là loại van bướm có trọng lượng rất nhẹ chuyên dùng cho các đường ống có áp suất làm việc dưới 10 bar. Đây là dòng van bướm có độ kín rất cao nên được sử dụng rất nhiều tại thị trường Việt Nam. Chúng được đóng mở bằng tay ( tay gạt hoặc tay quyay) và tự động ( đầu điều khiển điện hoặc khí nén). QBS là đại lý TOMOE tại Việt Nam, chuyên cung cấp các loại van bướm TOMOE. Chúng tôi có hàng sẵn kho số lượng lớn, đầy đủ model và size khác nhau để phục vụ quý khách. Liên hệ ngay 0939 487 487 để được tư vấn và hỗ trợ.
THÔNG SỐ KỸ THUẬT CỦA VAN BƯỚM TOMOE 700Z
| Size Range: | DN40 – DN300 (1½” – 12″) |
| Pressure Rating: | 10 bar |
| Body Patterns: | Wafer |
| Body Seat: | EPDM, NBR |
| Body Materials: | Aluminium |
| Disc Materials: | 316 St.Steel, PPS |
| Temperature Rating: | -20°C to +120°C |
| Flange Standards: | ANSI125/150, PN10/PN16, JIS 5K/10K |
| Operation: | Manual, Electric, Pneumatic |
Xem chi tiết catalog tại đây : Catalog model 700Z
Phân loại
Model 700Z được phân thành các loại sau:
1: Van bướm tay gạt TOMOE 700Z-1J
- Loại: Van bướm tay gạt, kiểu wafer, áp suất đến 10 bar.
- Vật liệu: Thân nhôm/gang dẻo, đĩa thép không gỉ (SUS304/316), gioăng EPDM/NBR.
- Kích thước: DN40-DN300 (1.5″-12″).
- Nhiệt độ: -20°C đến 120°C (EPDM), -10°C đến 80°C (NBR).
- Ứng dụng: Cấp nước, xử lý nước thải, HVAC, PCCC, hóa dầu, hàng hải.
- Đặc điểm: Nhẹ, kín tốt, bền, dễ vận hành.
- Tiêu chuẩn: JIS, ISO, API609.
2 : Van bướm tay gạt TOMOE 700Z -1T
- Loại: Van bướm tay gạt, kiểu wafer, áp suất đến 10 bar.
- Vật liệu: Thân nhôm, đĩa thép không gỉ (SUS304/316), gioăng EPDM/NBR.
- Kích thước: DN40-DN300 (1.5″-12″).
- Nhiệt độ: -20°C đến 120°C (EPDM), -10°C đến 80°C (NBR).
- Ứng dụng: Cấp nước, xử lý nước thải, HVAC, PCCC, công nghiệp, hàng hải.
- Đặc điểm: Nhẹ, kín tốt, bền, vận hành dễ bằng tay gạt mỏ vịt.
- Tiêu chuẩn: JIS B 2002, ISO 5752, BS5155, API609.
3: Van bướm tay quay TOMOE 700Z-2F
- Loại: Van bướm điều khiển bằng tay quay, kiểu wafer, áp suất đến 10 bar.
- Vật liệu:Thân: Nhôm đúc.
- Đĩa: Thép không gỉ (SCS13, SCS14, PPS).
- Trục: SUS420J2.
- Gioăng: EPDM (-20°C đến 120°C) hoặc NBR (-10°C đến 80°C).
- Kích thước: DN40-DN300 (1.5″-12″).
- Ứng dụng: Cấp nước, xử lý nước thải, HVAC, PCCC, công nghiệp, hàng hải.
- Đặc điểm: Nhẹ, kín tốt, bền, điều khiển bằng tay quay (vô lăng) giúp đóng/mở nhẹ nhàng, giảm rung lắc, phù hợp cho ống lớn.
- Tiêu chuẩn: JIS 5K/10K, ASME Class 125/150, DIN PN10, BS4504 PN10, GB/T 9113.1 1Mpa; thiết kế theo JIS B 2002, ISO 5752, BS5155, API609.
4 : Van bướm điều khiển khí nén Tomoe 700Z-7E
- Loại: Van bướm điều khiển khí nén tác động kép, kiểu wafer, áp suất đến 10 bar.
- Vật liệu:
- Thân: Nhôm đúc hoặc gang dẻo.
- Đĩa: Thép không gỉ (SUS304/316).
- Gioăng: EPDM (-20°C đến 120°C) hoặc NBR (-10°C đến 80°C).
- Bộ khí nén: Hợp kim nhôm, sơn epoxy chống ăn mòn.
- Kích thước: DN40-DN300 (1.5″-12″).
- Áp suất khí nén: 3-8 bar.
- Ứng dụng: Cấp nước, xử lý nước thải, HVAC, PCCC, hóa chất, thực phẩm, hàng hải.
- Đặc điểm:
- Tác động kép: Cần khí nén để mở và đóng, giữ vị trí cuối nếu mất khí.
- Đóng/mở nhanh (1-3 giây), tự động hóa, phù hợp cho hệ thống lớn.
- Nhẹ, kín tốt, bền, dễ lắp đặt, chịu môi trường khắc nghiệt.
- Tiêu chuẩn: JIS 5K/10K, ASME Class 125/150, DIN PN10, BS4504 PN10, GB/T 9113.1 1Mpa; thiết kế theo JIS B 2002, ISO 5752, BS5155, API609.
Van bướm điều khiển điện Tomoe 700Z-4I
- Loại: Van bướm điều khiển điện, kiểu wafer, áp suất đến 10 bar.
- Vật liệu:
- Thân: Nhôm đúc hoặc gang dẻo, phủ epoxy chống ăn mòn.
- Đĩa: Thép không gỉ (SUS304/316).
- Gioăng: EPDM (-20°C đến 120°C) hoặc NBR (-10°C đến 80°C).
- Bộ điều khiển điện: Hợp kim nhôm, đạt chuẩn IP67, điện áp 24VDC/220VAC/380VAC.Kích thước: DN40-DN300 (1.5″-12″).
- Điều khiển:
- On/Off: Đóng/mở hoàn toàn (0° hoặc 90°).
- Tuyến tính: Điều chỉnh góc mở (4-20mA hoặc 0-10V).
- Ứng dụng: Cấp nước, xử lý nước thải, HVAC, PCCC, hóa chất, thực phẩm, hàng hải.
- Đặc điểm:
- Tự động hóa, điều khiển từ xa, tích hợp PLC.
- Nhẹ, kín tốt, bền, dễ lắp đặt, có thể gắn tay quay phụ khi mất điện.
- Tiêu chuẩn: JIS 5K/10K, ASME Class 125/150, DIN PN10, BS4504 PN10, GB/T 9113.1 1Mpa; thiết kế theo JIS B 2002, ISO 5752, BS5155, API609.
Ngoài ra còn có van bướm điều khiển khí nén : Model 700Z-7G. 700Z-7F. 700Z-3K. 700Z-3U

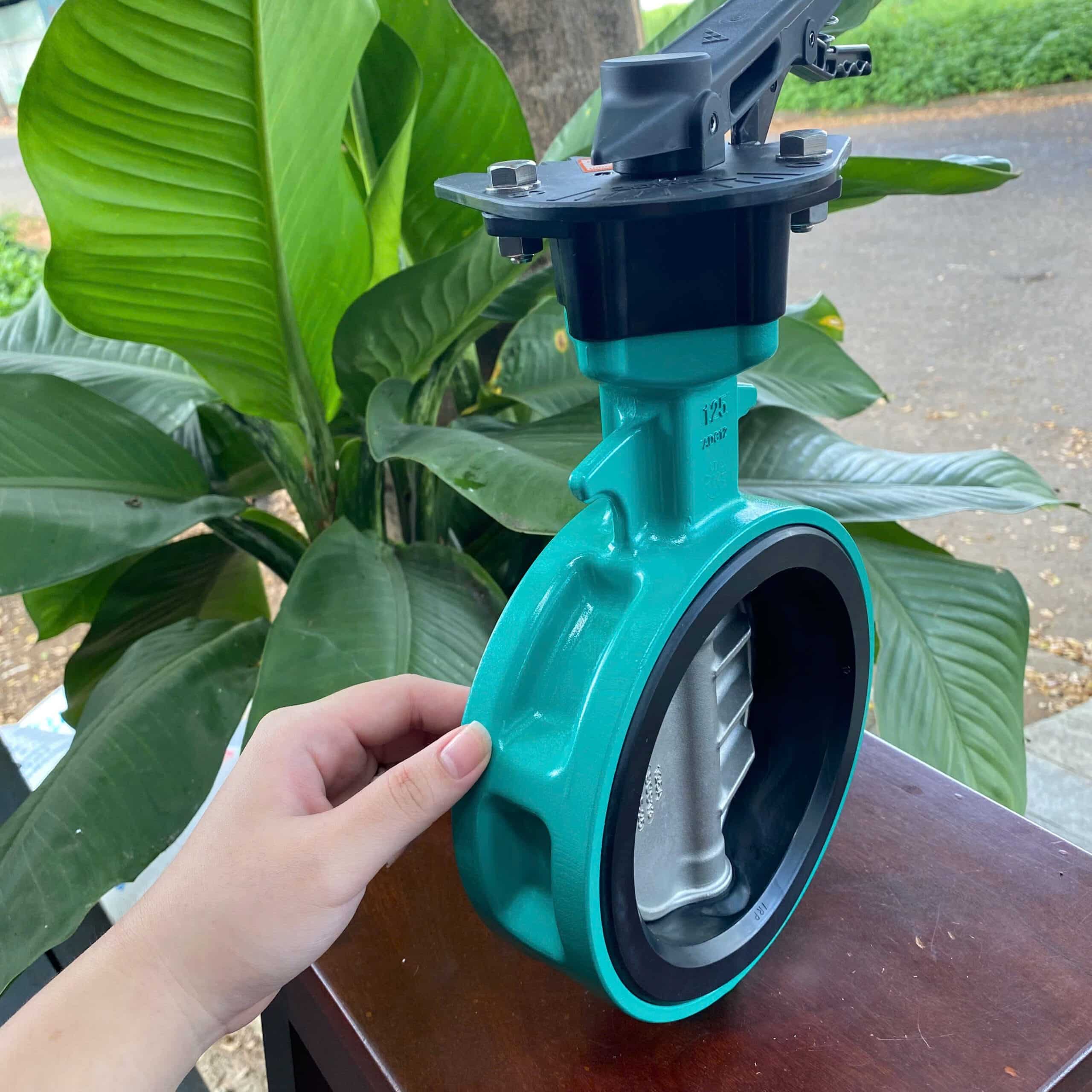

MỘT SỐ HÌNH ẢNH VAN BƯỚM 700 Z TẠI QBS




Đại lý TOMOE Việt Nam
CÔNG TY TNHH KỸ THUẬT QBS là đại lý Tomoe Việt Nam chính thức. Chúng tôi nhập khẩu và phân phối các sản phẩm chính hãng của thương hiệu Tomoe tại thị trường Việt Nam. Vui lòng liên hệ đại diện Tomoe Việt Nam để được hỗ trợ. Dưới đây là thông tin liên hệ:
- CÔNG TY TNHH KỸ THUẬT QBS
- Mã số thuế : 0318810101
- Địa chỉ :Số 56-58, KV4, KDC Tân Nhã Vinh, P. Thới An, TP. Hồ Chí Minh, Việt Nam
- Email : info@qbsco.vn
- Hotline: 0939 487 487
- Website: vdico.vn và qbsco.vn
