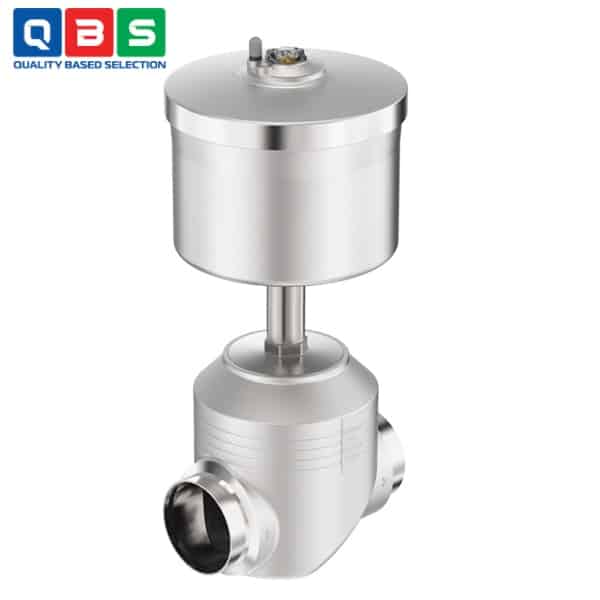

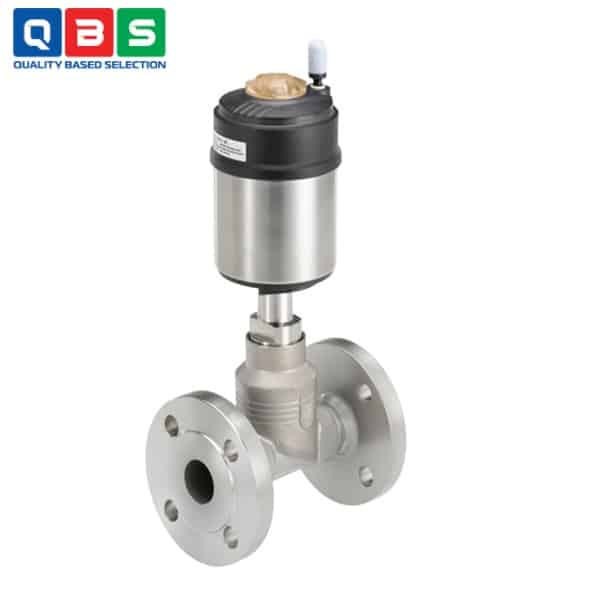

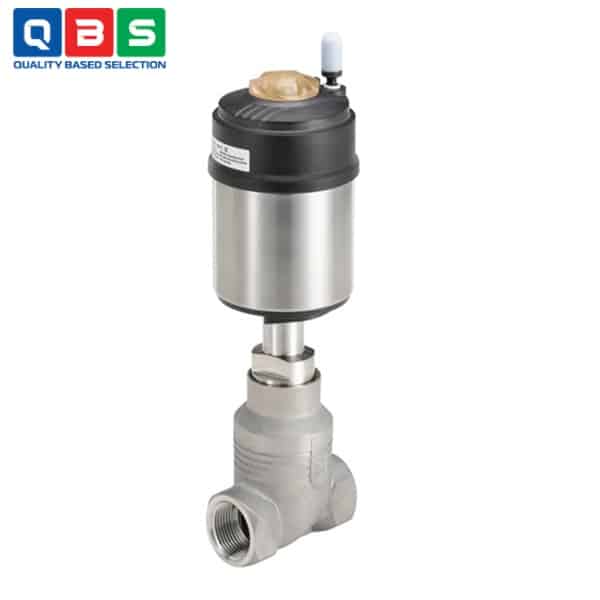

Van cầu 2/2 chiều vận hành bằng khí nén Type 2101
| Tên sản phẩm | Van cầu 2/2 chiều vận hành bằng khí nén |
| Model | 2101 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van cầu 2-2 chiều vận hành bằng khí nén Type 2101 |
Mô tả
Van cầu 2/2 chiều vận hành bằng khí nén Type 2101 được tối ưu hóa đặc biệt cho tự động hóa quy trình phi tập trung và đáp ứng mọi yêu cầu thực tế ngay cả trong điều kiện vận hành khó khăn. Thiết kế độc đáo của nó cho phép dễ dàng tích hợp các đơn vị tự động hóa ở tất cả các giai đoạn mở rộng, từ phản hồi vị trí điện/quang học đến điều khiển khí nén và giao diện bus trường tích hợp. Tuổi thọ và độ kín tối đa đạt được nhờ gioăng chữ V tự điều chỉnh đã được chứng minh. Hệ thống van và đơn vị tự động hóa tích hợp cao được đặc trưng bởi thiết kế nhỏ gọn và trơn tru, ống dẫn khí điều khiển tích hợp, cấp bảo vệ IP65/67, NEMA Loại 4X và khả năng chống hóa chất cao.
Ứng dụng của Van cầu 2/2 chiều vận hành bằng khí nén Type 2101
-
- Ngành thực phẩm & đồ uống: Điều khiển hơi nước trong pasteurization, CIP/SIP cleaning, kiểm soát dòng nước, bia, sữa, nước giải khát.
- Ngành dược phẩm & công nghệ sinh học: On/off hơi nước sạch, nước WFI, khí trung tính trong fermenter, chromatography, filtration.
- Xử lý nước & nước thải: Điều khiển dòng nước sạch, dung dịch muối, hóa chất xử lý; chịu vacuum và áp suất cao.
- Ngành hóa chất & năng lượng: Kiểm soát dầu, nhiên liệu, khí (bao gồm oxy, hydro tùy chọn), dung môi hữu cơ trong môi trường ăn mòn.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại van | Van cầu 2/2 chiều, vận hành khí nén (ELEMENT) |
| Đường kính danh nghĩa (DN) | DN10 – DN100 (NPS 3/8″ – 4″) |
| Áp suất làm việc | 0 – 25 bar(g) (tùy chọn đến 40 bar) |
| Áp suất khí điều khiển | 2.5 – 10 bar(g) |
| Nhiệt độ môi chất | -40°C đến +230°C |
| Nhiệt độ môi trường | -10°C đến +100°C |
| Chức năng điều khiển | CFA (thường đóng), CFB (thường mở) |
| Hướng dòng | Dưới seat (chất lỏng, hơi, khí); Trên seat (hơi, khí) |
| Vật liệu thân van | Thép không gỉ (stainless steel) |
| Kết nối | Flange, threaded, welded, clamp |
| Môi chất | Hơi nước, nước, khí trung tính, dầu, nhiên liệu, dung môi, oxy, hydro (tùy chọn) |
| Độ kín | Leakage rate A (EN 12266-1) |
| Độ bảo vệ | IP65/67, NEMA 4X |
| Lưu lượng Kv | 4.7 – 140 m³/h |
Tham khảo Catalog chi tiết ở đây: Catalog Van cầu 2/2 chiều vận hành bằng khí nén Type 2101
Nguyên lý hoạt động của Van cầu 2/2 chiều vận hành bằng khí nén Type 2101
Hoạt động theo nguyên lý piston khí nén (pneumatic actuator) kết hợp lò xo hồi vị, là van on/off 2/2 chiều:
-
- Control function A (CFA – Normally Closed): Bình thường đóng (lò xo đẩy piston xuống, đĩa van ép chặt vào seat → đóng dòng môi chất). Khi cấp khí nén vào actuator (pilot pressure 2.5-10 bar), piston đẩy lên chống lại lò xo → mở van.
- Control function B (CFB – Normally Open): Bình thường mở (lò xo giữ piston lên). Cấp khí nén đẩy piston xuống → đóng van.
Ưu điểm nổi bật
-
- Thiết kế compact, tích hợp cao (ELEMENT series).
- Tuổi thọ dài, kín tuyệt đối nhờ self-adjusting V-seal.
- Dễ tích hợp tự động hóa (position feedback, control head, fieldbus).
- Thân van thép không gỉ, đa dạng kết nối (flange, weld, clamp, thread).
