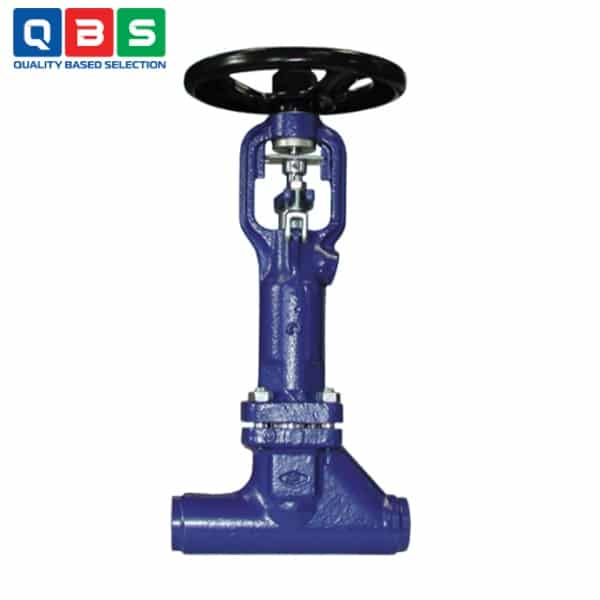

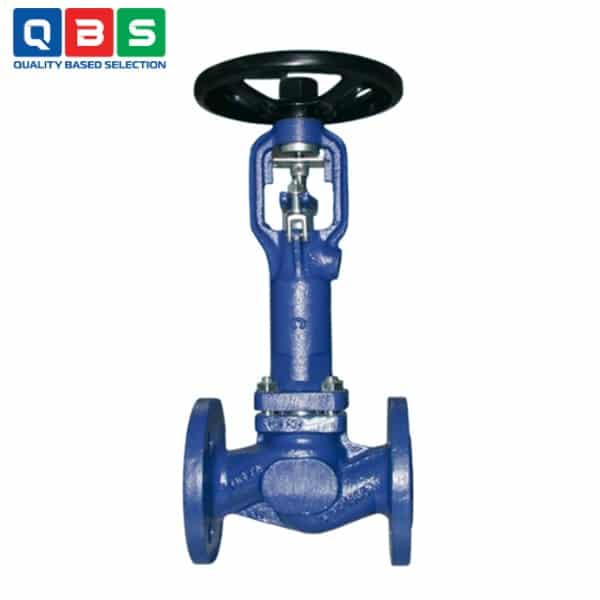

Van cầu ARI-FABA LA

Ứng dụng của Van cầu ARI-FABA LA

• • Nhà máy điện và trạm phát điện: Sử dụng để chặn/cách ly hơi nước cao áp, khí nóng, hoặc nước ngưng trong hệ thống turbine, boiler.
  • Hệ thống sưởi ấm quận/huyện: Van chặn trên đường ống nước nóng hoặc hơi nước phân phối cho các khu dân cư, tòa nhà công cộng.
  • Xử lý khí thải và lọc khí: Dùng trong nhà máy xử lý khí thải công nghiệp, nơi cần van kín tuyệt đối với khí độc hại hoặc ăn mòn nhẹ.
  • Cung cấp và xử lý khí gas: Ứng dụng trong đường ống khí nén, khí công nghiệp, hoặc hệ thống hơi nước ở nhà máy hóa chất, dầu khí.
  • Hệ thống chân không: Đặc biệt nổi bật ở đây nhờ bellow dài và thiết kế kín cao, dùng trong lò chân không, hệ thống bơm chân không.

Thông số kỹ thuật cơ bản

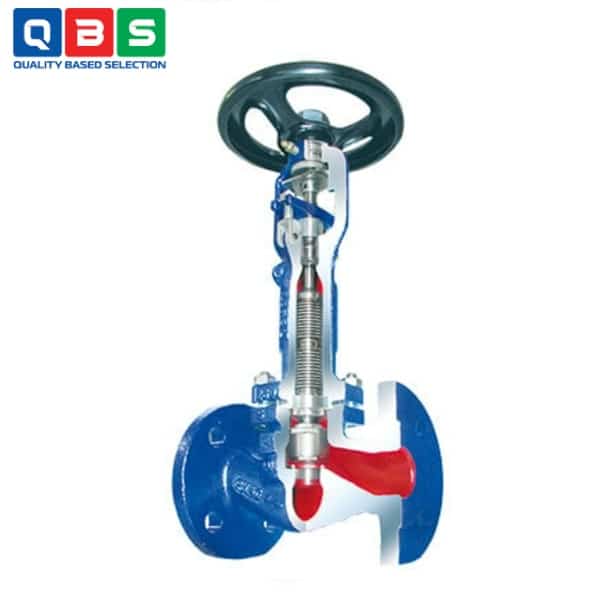

Nguyên lý hoạt động của Van cầu ARI-FABA LA

1. 1. Đóng van: Vặn tay quay theo chiều kim đồng hồ → trục van (stem) hạ xuống → phích cắm (plug) ép sát vào mặt ghế (seat) → chặn hoàn toàn dòng chảy môi chất.
   2. Mở van: Vặn tay quay ngược chiều kim đồng hồ → trục van nâng lên → plug rời khỏi seat → cho phép môi chất chảy qua (straight-through hoặc Y-pattern tùy phiên bản).
   3. Phốt kín chính: Bellow seal (ống bellow đôi – double wall) gắn trực tiếp vào stem, nằm ngoài dòng chảy môi chất (out of media flow path), ngăn rò rỉ 100% ra môi trường (zero emission, đạt EN ISO 15848-1 / TA-Luft). Bellow co giãn theo chuyển động stem mà không tiếp xúc trực tiếp với môi chất → chịu rung, dòng chảy xung động tốt.
   4. Phốt phụ an toàn: Gland packing (graphite) bên ngoài làm lớp dự phòng nếu bellow hỏng (có thể siết chặt tạm thời).
   5. Tay quay không nâng (non-rising handwheel): Stem xoay ngoài ren, không nâng lên khi mở → gọn gàng, có position indicator để biết trạng thái mở/đóng.
   6. Đặc biệt với ΔP cao: Sử dụng balancing plug (tùy chọn) → pilot plug mở trước để cân bằng áp suất hai bên plug → dễ mở bằng tay mà không cần lực lớn.

Ưu điểm nổi bật

• • Kín 100% (zero emission) nhờ bellow seal kép + metallic sealing, chứng nhận EN ISO 15848-1 / TA-Luft.
  • Không cần bảo dưỡng suốt đời (maintenance-free), bellow nằm ngoài dòng chảy môi chất.
  • Bellow dài (long construction) chịu rung động, dòng chảy xung động/turbulent cực tốt (sau bơm, khuỷu ống).
  • An toàn cao: gland packing dự phòng, position indicator, non-rising handwheel, khóa chống xoay.
  • Hiệu suất thủy lực tốt (zeta thấp), stem cứng cáp (roll hardened), balancing plug cho ΔP cao.
