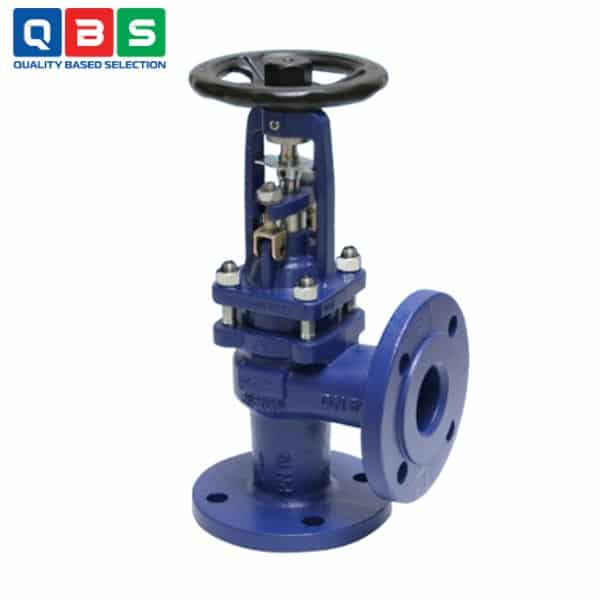

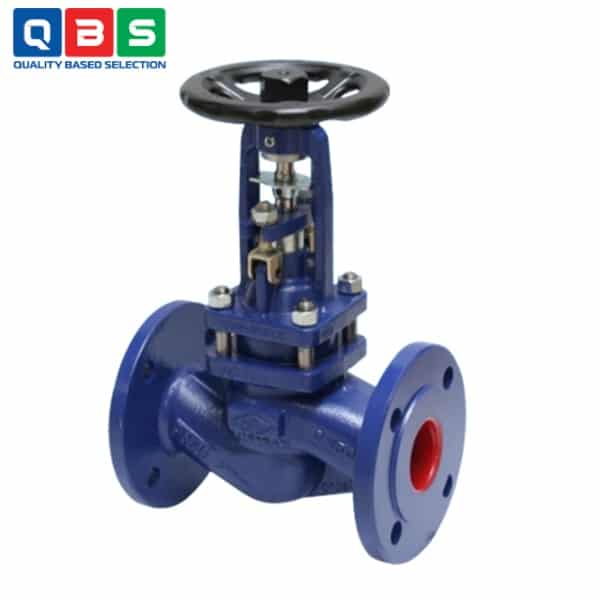

Van cầu ARI-FABA Supra I
| Tên sản phẩm | Van cầu ARI |
| Model | ARI-FABA Supra I |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van cầu ARI-FABA Supra I |
Mô tả
Van cầu ARI-FABA Supra I là van dừng (stop valve) với con dấu bellows seal, được thiết kế cho các ứng dụng công nghiệp và hóa chất đòi hỏi độ kín cao, chịu áp lực lớn và chống ăn mòn. Ngoài các ứng dụng tổng quát đã đề cập trước, van này đặc biệt phù hợp với môi trường khắc nghiệt như hệ thống hơi nước, khí thải, dầu nhiệt và quy trình hóa chất, với khả năng xử lý các chất lỏng/gases agresсив (ăn mòn).
Ứng dụng của Van cầu ARI-FABA Supra I
-
- Nhà máy lọc khí thải: Kiểm soát dòng khí thải độc hại, chống rò rỉ trong môi trường agresсив như khí axit hoặc bụi bẩn.
- Cung cấp khí: Kiểm soát dòng khí tự nhiên hoặc khí công nghiệp, phù hợp với hệ thống phân phối khí an toàn, chống rò rỉ.
- Cơ sở hơi nước: Xử lý hơi nước ở nhiệt độ cao, như trong nồi hơi hoặc hệ thống sưởi, với khả năng chịu nhiệt và áp lực lớn.
- Nước nóng và hệ thống sưởi: Kiểm soát nước nóng trong hệ thống sưởi ấm, quận nhiệt, với khả năng chịu nhiệt độ cao.
- Ứng dụng dầu nhiệt: Xử lý dầu nhiệt trong hệ thống truyền nhiệt, như trong sản xuất hóa chất hoặc thực phẩm, chịu nhiệt độ lên đến cao.
- Ứng dụng HVAC: Trong hệ thống điều hòa và sưởi ấm, kiểm soát dòng nước hoặc khí, phù hợp với môi trường thương mại.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Phạm vi |
| Loại van | Stop globe valve, bellows seal, metallic sealing |
| Kết nối | Flanges hoặc butt weld ends |
| DN | 15 – 400 mm |
| PN | PN16 – PN40 (thường PN40) |
| Vật liệu chính | Body: GP240GH+N (1.0619+N); Bellows/Stem: 1.4571 |
| Seat/Plug | Welded seat, marginal/conical plug hardened |
| Bellows | Double wall, shielded, 10.000 cycles |
| Tiêu chuẩn | EN ISO 15848-1, TA-Luft, TRB 801 No. 45 |
| Nhiệt độ | -10°C đến +400°C (tùy medium) |
| Kvs (m³/h) | DN15: ~4.7; DN50: ~42.5; DN100: ~170; DN150: ~405; DN300: ~1460 |
| Travel (mm) | DN15: 6; DN50: 13; DN100: 25; DN150: 40; DN300: 90 |
| Face-to-face L (mm) | DN15: 130; DN50: 230; DN100: 350; DN150: 480; DN300: 850 |
| Trọng lượng (kg approx.) | DN15: ~5; DN50: ~14–22; DN100: ~48; DN150: ~95; DN300: ~458 |
Tham khảo Catalog chi tiết ở đây: Catalog Van cầu ARI-FABA Supra I

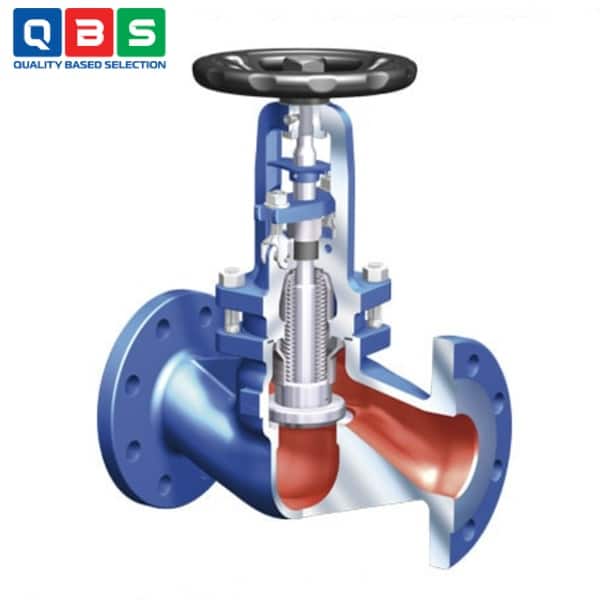

Nguyên lý hoạt động của Van cầu ARI-FABA Supra I
-
- Xoay tay quay:
- Theo chiều kim đồng hồ → stem hạ xuống → plug ép chặt vào seat → đóng van (chặn dòng chảy hoàn toàn, kín nhờ metallic sealing “cut effect”).
- Ngược chiều kim đồng hồ → stem nâng lên → plug rời seat → mở van (cho dòng chảy thẳng qua).
- Bellows seal (ống thổi đôi, hàn cố định vào bonnet và stem) co giãn theo chuyển động stem → tạo độ kín tuyệt đối (hermetic, không rò rỉ ra ngoài), không cần bảo dưỡng packing chính.
- Lớp dự phòng: secondary packing (graphite) + back seal khi mở hết.
- Với ΔP cao: dùng balancing plug để dễ mở (cân bằng áp trước khi nâng plug chính).
- Xoay tay quay:
Ưu điểm nổi bật
-
- Kín tuyệt đối, không rò rỉ: Bellows seal đôi, hàn cố định, chịu 10.000 chu kỳ, đạt EN ISO 15848-1 và TA-Luft.
- Không cần bảo dưỡng packing chính: Bellows thay thế packing, tiết kiệm chi phí và thời gian.
- An toàn cao: Secondary sealing làm lớp dự phòng, back seal khi mở hết.
- Chịu môi trường khắc nghiệt: Phù hợp aggressive media, nhiệt độ/áp suất cao, phiên bản shielded.
