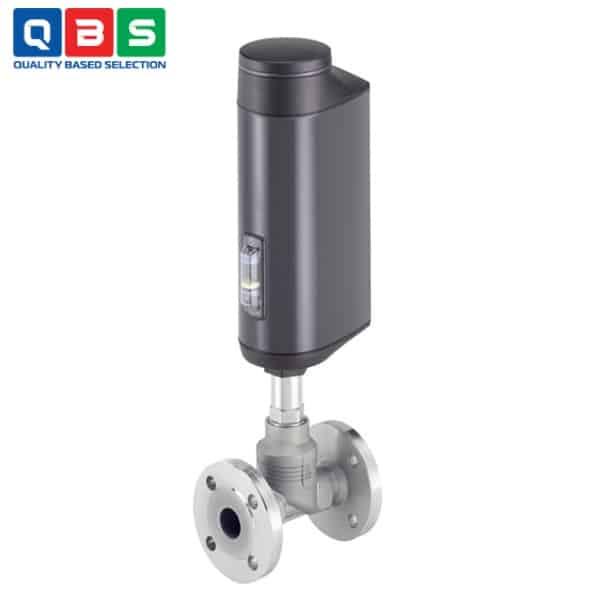

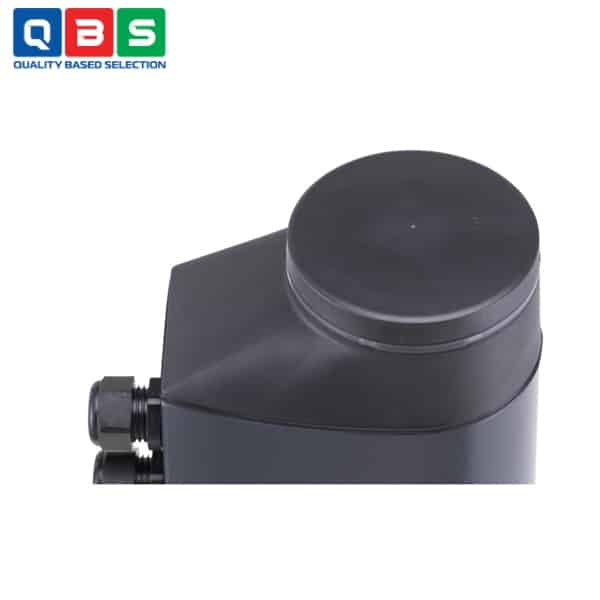

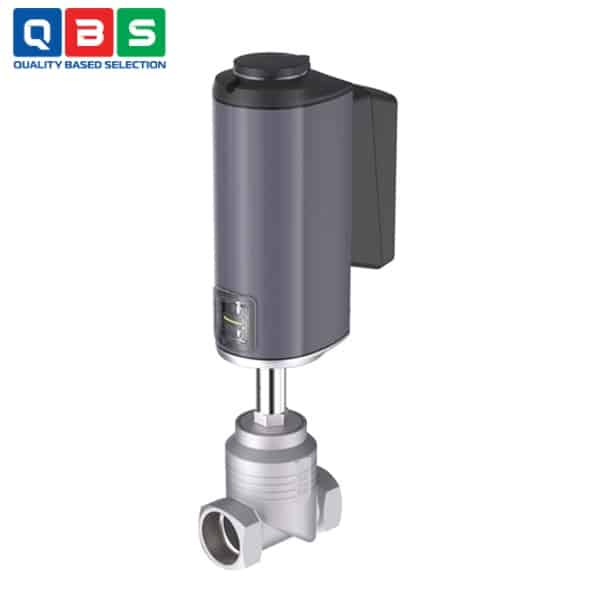

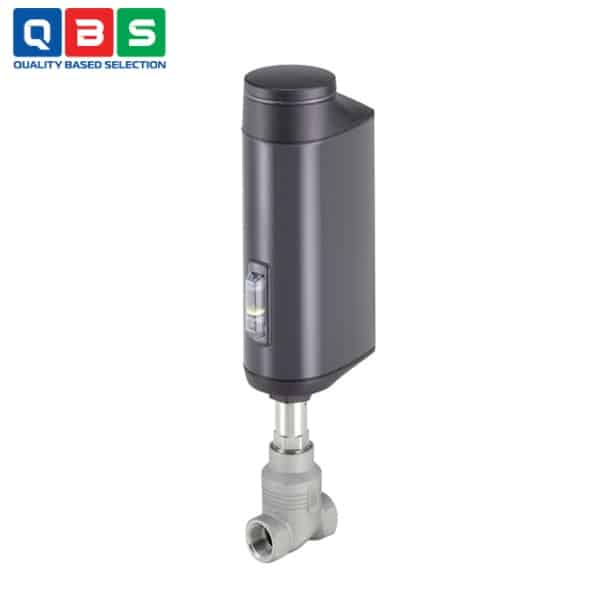

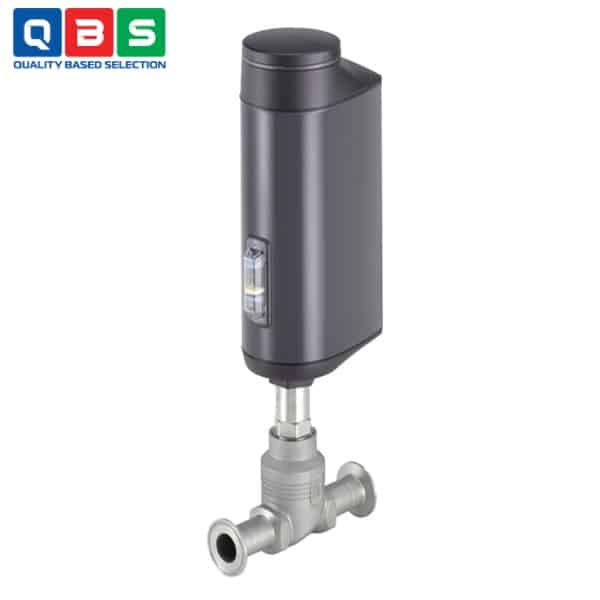

Van cầu điện từ 2/2 chiều Type 3321
| Tên sản phẩm | Van cầu điện từ 2/2 chiều |
| Model | 3321 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van cầu điện từ 2-2 chiều Type 3321 |
Mô tả
Van cầu điện từ 2/2 chiều Type 3321 là giải pháp tối ưu cho các tác vụ đóng/mở trong điều kiện vận hành khắc nghiệt. Bộ truyền động điện của van cầu với vít me bi di chuyển tấm xoay đến vị trí cuối mong muốn với tốc độ đặc biệt cao lên đến 6 mm/giây. Nhờ đó, nó phản ứng gần như tức thời với các tín hiệu vận hành. Nếu cần, vị trí an toàn có thể được đạt được bằng bộ lưu trữ năng lượng tùy chọn trong trường hợp mất điện. Bộ truyền động điện và van đóng/mở được thiết kế kín và bề mặt chắc chắn, hoàn toàn phù hợp với nhau. Điều này đảm bảo các yêu cầu vệ sinh về việc làm sạch nhanh chóng và không để lại cặn. Điều kiện môi trường khắc nghiệt không phải là vấn đề đối với van cầu điện loại 3321 nhờ cấp bảo vệ IP65/IP67 và khả năng chống va đập và rung động cao.
Ứng dụng của Van cầu điện từ 2/2 chiều Type 3321
-
- Công nghiệp thực phẩm và đồ uống: Nhờ thiết kế vệ sinh, dùng để kiểm soát dòng nước, hơi nước, rượu, dung dịch muối, kiềm.
- Dược phẩm và hóa chất: Xử lý dung môi hữu cơ, dầu, nhiên liệu, axit/loại kiềm nhẹ, khí trung tính, oxy (phiên bản đặc biệt).
- Xử lý nước và hơi nước: Đóng/mở nhanh hơi nước nóng (đến 230°C), nước, dung dịch muối ở áp suất cao (đến 25 bar).
- Tự động hóa nhà máy: Kết nối fieldbus, hỗ trợ chẩn đoán van, giám sát quá trình, bảo trì dự đoán; có vị trí an toàn khi mất điện.
- Môi trường khắc nghiệt: Chịu va đập, rung, bụi/nước (IP65/67), nhiệt độ môi trường -25…+65°C.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chính |
| Kiểu van | Van cầu điện động 2/2 chiều (on/off) |
| Đường kính danh nghĩa (DN) | 15…100 mm (NPS ½…4″) |
| Áp suất làm việc | 0…25 bar(g) (tùy chọn chân không đến -0.9 bar) |
| Nhiệt độ môi chất | -40…+230°C |
| Tốc độ đóng/mở | Lên đến 6 mm/s; thời gian đóng 2.3…8.7 giây |
| Hệ số lưu lượng Kv | 4.7…165 m³/h |
| Độ kín chỗ ngồi | Leakage rate A (theo EN 12266-1) |
| Điện áp điều khiển | 24 V DC |
| Giao tiếp | büS (standard), CANopen/EtherNet/IP/PROFINET/Modbus TCP (tùy chọn) |
| Vị trí an toàn mất điện | Tùy chọn SAFEPOS (mở/đóng/tùy chỉnh); không có thì giữ vị trí cuối |
| Độ bảo vệ | IP65/IP67, NEMA 4X |
| Nhiệt độ môi trường | -25…+65°C |
| Môi chất phù hợp | Nước, hơi nước, khí trung tính, dung môi, dầu, axit/loại kiềm nhẹ, oxy (tùy chọn) |
Tham khảo Catalog chi tiết ở đây: Catalog Van cầu điện từ 2/2 chiều Type 3321
Nguyên lý hoạt động của Van cầu điện từ 2/2 chiều Type 3321
-
- Bộ truyền động điện: Sử dụng động cơ DC không chổi than (brushless DC motor) kết hợp hộp số hành tinh và trục vít bi (ball screw) để chuyển đổi chuyển động quay thành chuyển động tuyến tính chính xác, nhanh chóng.
- Cơ cấu van: Trục vít bi đẩy/di chuyển đĩa van (swivel plate) lên/xuống để mở/đóng dòng chảy (on/off). Dòng chảy hướng ngược chiều đóng (below seat) giúp đóng kín tuyệt đối.
- Điều khiển: Nhận tín hiệu digital (fieldbus như büS, Ethernet/IP) hoặc binary (24V DC), phản ứng gần như tức thì với tín hiệu quá trình.
- An toàn: Tùy chọn SAFEPOS (energy storage) dùng siêu tụ điện để tự động đưa van về vị trí an toàn (mở/đóng/tùy chỉnh) khi mất điện; không có thì giữ nguyên vị trí cuối.
Ưu điểm nổi bật
-
- Thiết kế vệ sinh cao: Dễ CIP/SIP, bề mặt nhẵn, kín tuyệt đối (leakage rate A).
- Chịu môi trường khắc nghiệt: IP65/67, chống va đập/rung, nhiệt độ -40…+230°C.
- Tiết kiệm năng lượng: Không cần khí nén, tiêu thụ thấp (2-4W standby).
- Tích hợp thông minh: Fieldbus (büS, Ethernet/IP…), chẩn đoán van, bảo trì dự đoán.
