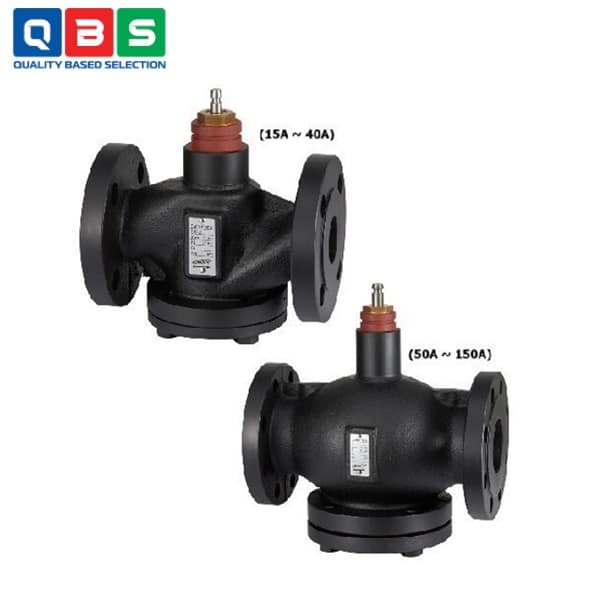

Van cầu hai chiều GVF 22 (15A ~ 150A)

Ứng dụng của Van cầu hai chiều GVF 22 (15A ~ 150A)

• • Hệ thống sưởi ấm: Sử dụng để kiểm soát lưu lượng nước nóng hoặc các chất lỏng tương tự trong hệ thống sưởi.
  • Hệ thống thông gió: Áp dụng trong việc điều chỉnh dòng chảy khí hoặc chất lỏng để hỗ trợ thông gió.
  • Hệ thống HVAC: Tích hợp vào các hệ thống điều hòa không khí, kiểm soát nhiệt độ và lưu lượng.
  • Kiểm soát nhiệt độ: Dùng để duy trì và điều chỉnh nhiệt độ trong các quy trình yêu cầu chính xác.
  • Chất lỏng áp dụng: Nước nóng và lạnh: Hoạt động ở nhiệt độ từ -25°C đến 180°C.
  • Hỗn hợp hấp thụ oxy hoặc ethylene glycol chống đông: Hỗ trợ lên đến 50% nồng độ, phù hợp cho các hệ thống chống đóng băng.
  • Hơi bão hòa hoặc hơi nhiệt độ cao: Tối đa 6 bar abs ở 180°C, dùng trong các ứng dụng hơi nước.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Van cầu hai chiều GVF 22 (15A ~ 150A)

1. 1. Đóng van hoàn toàn: Plug hạ xuống ép chặt vào seat → ngăn dòng chảy (rò rỉ ≤ 0.01% Kvs, Class IV).
   2. Mở van: Plug nâng lên → tạo khoảng hở → chất lỏng chảy qua theo đường chữ “Z” (S-shaped path) trong thân van, gây sụt áp và cuộn xoáy nhẹ để kiểm soát chính xác.
   3. Điều tiết lưu lượng: Plug di chuyển tuyến tính từ 0–100% hành trình (stroke 20 mm hoặc 40 mm) → lưu lượng thay đổi tuyến tính (linear) theo vị trí plug, tỉ lệ điều khiển 50:1, phù hợp kiểm soát chính xác ở mọi mức tải.

Ưu điểm nổi bật

• • Độ bền cao: Thân van gang cầu (ductile iron FCD45), chịu áp suất tối đa 20 bar, nhiệt độ -25°C đến 180°C.
  • Điều khiển chính xác: Đặc tính linear (tuyến tính), tỉ lệ điều khiển 50:1, rò rỉ rất thấp ≤0.01% Kvs (Class IV).
  • Phù hợp đa dạng: Nước nóng/lạnh, glycol ≤50%, hơi bão hòa (max 6 bar @180°C), ứng dụng HVAC, sưởi ấm, thông gió.
  • Tương thích tốt: Kết nối flange JIS 20K, plug gắn trực tiếp trục, hoạt động mượt với actuator GEA series.
