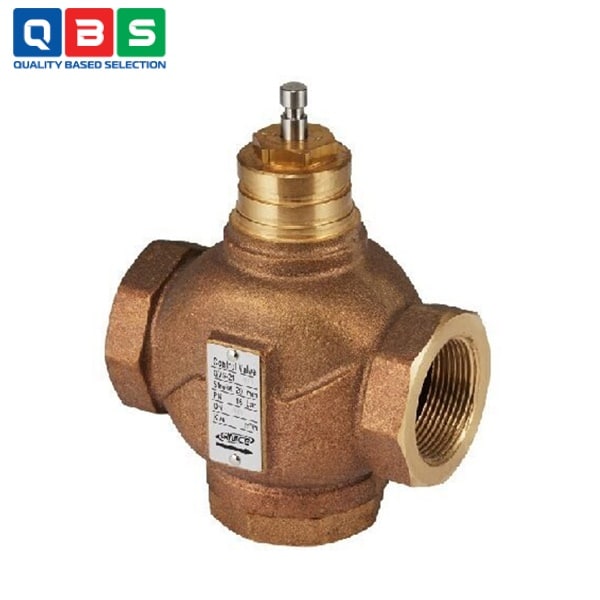

Van cầu hai chiều GVS 21
| Tên sản phẩm | Van cầu hai chiều |
| Model | GVS 21 |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van cầu hai chiều GVS 21 |
Mô tả
Van cầu hai chiều GVS 21 là van điều khiển 2 chiều tuyến tính, được thiết kế để cải thiện độ bền và khả năng kiểm soát trong các hệ thống dân dụng/công nghiệp tiết kiệm chi phí. Nó tương thích với series GEA, chủ yếu dùng cho kiểm soát nhiệt độ (Temp. controlling), sưởi ấm (heating), thông gió (ventilation) và HVAC. Van không dùng cho kiểm soát khí liên tục (continuous gas control).
Ứng dụng của Van cầu hai chiều GVS 21
-
- Hệ thống sưởi ấm: Kiểm soát lưu lượng nước nóng trong bộ trao đổi nhiệt, radiator, hoặc hệ thống sưởi sàn.
- Hệ thống thông gió: Điều chỉnh hơi nước trong hệ thống tạo ẩm hoặc kiểm soát nhiệt độ không khí qua cuộn coil nước nóng/lạnh.
- Hệ thống HVAC: Modulating dòng chảy nước lạnh trong fan coil units (FCU) hoặc chiller.
- Kiểm soát nhiệt độ: Sử dụng trong các quy trình công nghiệp như điều chỉnh nhiệt độ chất lỏng trong bồn chứa, máy làm lạnh.
- Hệ thống hơi nước: Kiểm soát lưu lượng hơi bão hòa hoặc hơi nhiệt độ cao trong nồi hơihoặc hệ thống sưởi ấm công nghiệp.
- Kiểm soát áp suất và mức chất lỏng: Điều tiết dòng chảy để gián tiếp kiểm soát áp suất hệ thống hoặc mức nước trong bồn.
- Hệ thống làm mát: Kiểm soát nước lạnh trong các hệ thống làm lạnh trung tâm hoặc máy lạnh công nghiệp.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chi tiết |
| Loại van | 2-way control valve (van cầu globe tuyến tính) |
| Kích cỡ (DN) | 15, 20, 25, 32, 40, 50 mm (1/2″ đến 2″) |
| Hệ số lưu lượng | Kv: 4 → 37 m³/h; Cv: 4.7 → 43.2 (tùy model) |
| Stroke (hành trình) | 20 mm |
| Rangeability (Sv) | 30:01:00 |
| Đặc tính dòng chảy | Linear (tuyến tính) |
| Rò rỉ (Leakage) | ≤ 0.01% Kvs (Class IV theo ANSI B16.104) |
| Áp suất cho phép | 16 kgf/cm² (16 bar) |
| Nhiệt độ chất lỏng | -25°C ~ 130°C (theo DIN4747/DIN3158); hơi nước max 120°C / 3 bar abs |
| Chất lỏng áp dụng | Nước nóng/lạnh, hơi nước; phụ gia: ethylene glycol ≤50%, oxygen-absorbed mixtures |
| Kết nối | PT screwed (BSP 16K, female) |
| Vật liệu chính | Thân & nắp: Bronze BC6; Plug: SCS13; Stem: SUS304; Packing: Viton/Teflon |
| Close-off pressure (ΔPmax) | Tùy model & actuator: 7.8 ~ 16 kgf/cm² (GEA-10A/20A) |
| Trọng lượng van (kg) | 1.7 ~ 4.6 (tùy DN) |
| Tương thích actuator | GEA Series (GEA-10A cho DN≤32, GEA-20A cho lớn hơn) |
Tham khảo Catalog chi tiết ở đây: Catalog Van cầu hai chiều GVS 21
Nguyên lý hoạt động của Van cầu hai chiều GVS 21
-
- Cơ chế chính: Actuator (GEA series) nhận tín hiệu điều khiển → đẩy/kéo stem (trục van) di chuyển tuyến tính (stroke 20 mm) → plug gắn trực tiếp với stem di chuyển lên/xuống → thay đổi kích thước khe hở giữa plug và seat → điều chỉnh lưu lượng dòng chảy qua van.
- Đặc tính dòng chảy: Linear – Lưu lượng thay đổi tỷ lệ thuận với độ mở van (stroke), ví dụ: mở 50% → lưu lượng ≈ 50% max (tại ΔP không đổi). Tỷ lệ điều khiển (rangeability) 30:1, leakage ≤ 0.01% Kvs (Class IV).
- Hướng dòng chảy: Luôn ngược chiều với nón đóng (flow against the closing cone), theo mũi tên → trên thân van để đảm bảo đóng kín và kiểm soát tốt.
- Chế độ: Modulating (tỷ lệ) hoặc on/off (với actuator phù hợp), không dùng cho khí gas liên tục.
Ưu điểm nổi bật
-
- Tương thích hoàn hảo: Tương thích trực tiếp với actuator GEA Series (GEA-10A/20A).
- Đặc tính điều khiển tuyến tính: Lưu lượng thay đổi tỷ lệ thuận với độ mở, rangeability 30:1.
- Rò rỉ cực thấp: ≤ 0.01% Kvs, đóng kín tốt ngay cả với hơi nước.
- Vật liệu chất lượng: Thân và nắp bằng đồng BC6, plug SCS13, stem SUS304, packing Viton/Teflon.
