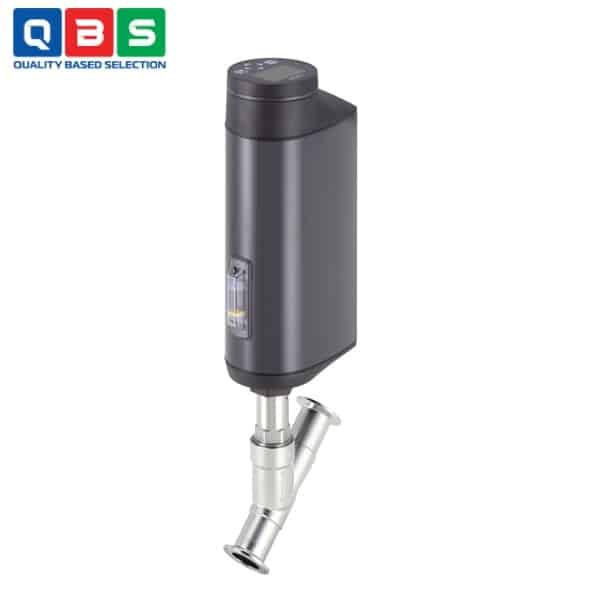

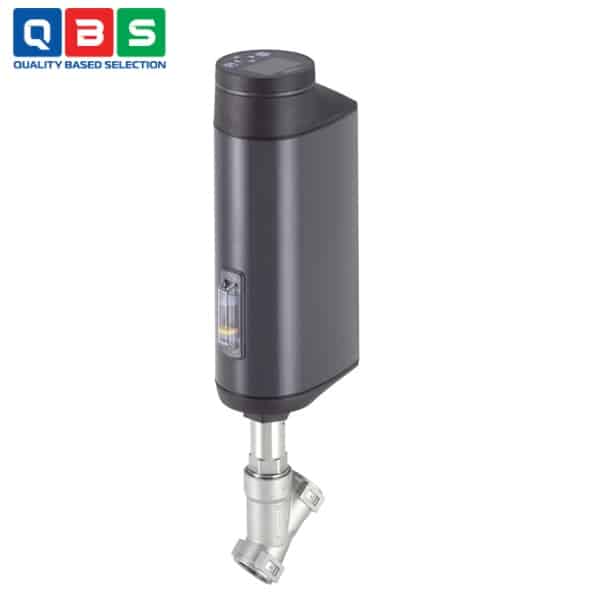

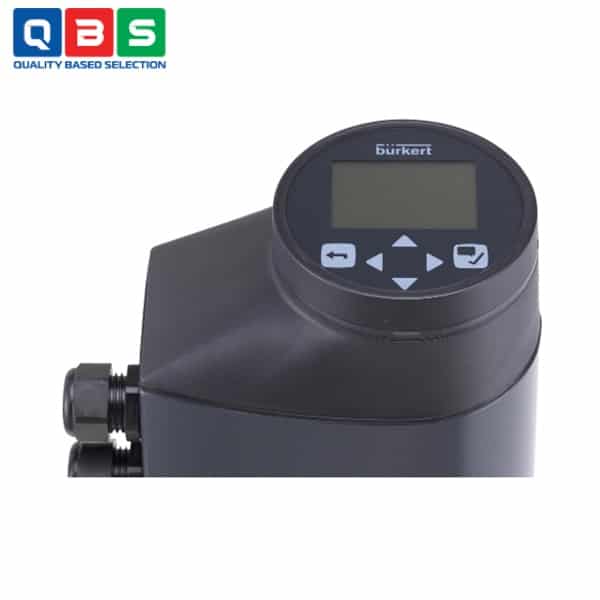

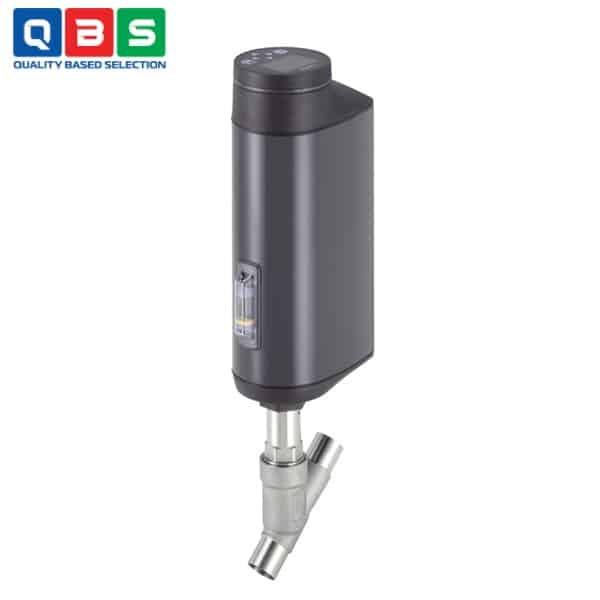

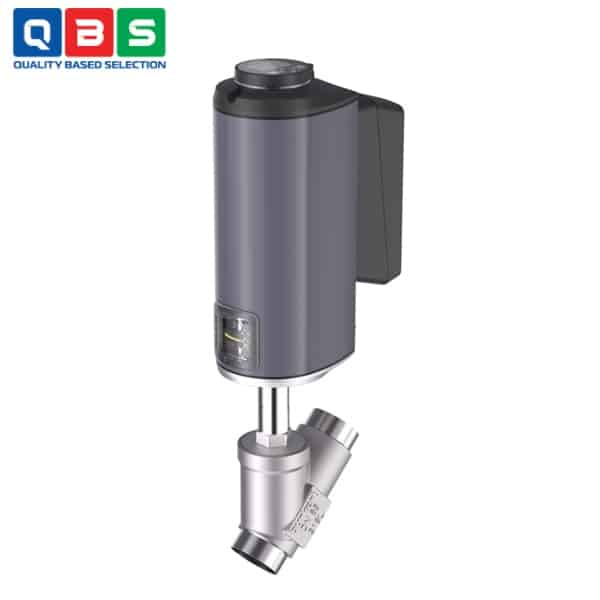

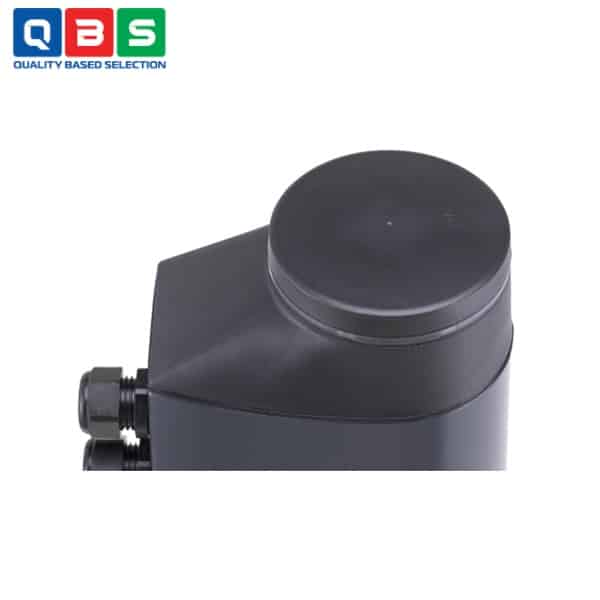

Van điện động 2 chiều Burkert Type 3360
| Tên sản phẩm | Van điện động 2 chiều Burkert |
| Model | 3360 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện động 2 chiều Burkert Type 3360 |
Mô tả
Van điện động 2 chiều Burkert Type 3360 là giải pháp tối ưu cho các nhiệm vụ điều khiển trong điều kiện vận hành khắc nghiệt. Bộ truyền động điện với vít me bi định vị côn điều khiển với độ chính xác cao nhất. Một tính năng độc đáo là tốc độ định vị cao lên đến 6 mm/giây, phản hồi gần như không có độ trễ với tín hiệu quy trình và có thể điều chỉnh theo yêu cầu của khách hàng. Sự thay đổi áp suất hoặc va chạm trong môi chất không truyền đến vị trí van. Nếu cần, vị trí an toàn có thể được đạt được bằng bộ lưu trữ năng lượng tùy chọn trong trường hợp mất điện. Bộ truyền động và van được thiết kế kín và bề mặt chắc chắn, đảm bảo đáp ứng các yêu cầu vệ sinh, cho phép làm sạch nhanh chóng và không để lại cặn.
Ứng dụng của Van điện động 2 chiều Burkert Type 3360
-
- Điều khiển lưu lượng nhanh và chính xác: Trong các hệ thống yêu cầu phản ứng quasi delay-free.
- Ứng dụng trong môi trường vệ sinh cao (hygienic): Thiết kế kín, bề mặt nhẵn, dễ làm sạch nhanh chóng và không để lại cặn.
- Ứng dụng trong môi trường khắc nghiệt: Chịu thời tiết, va đập, rung động mạnh (IP65/IP67).
- Hệ thống không có khí nén: Tiết kiệm năng lượng, không cần hệ thống khí nén phức tạp.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chính |
| Loại van | Electromotive 2-way angle seat control valve |
| Kích cỡ danh nghĩa | DN 15 – DN 65 (NPS ½” – 2½”) |
| Áp suất hoạt động | 0…25 bar(g) (tùy chọn vacuum -0.9 bar(g)) |
| Nhiệt độ môi chất | -40 °C … +230 °C (tùy seal & variant) |
| Kv (Kvs) | 5.0 … 90 m³/h (tùy kích cỡ) |
| Đặc tính dòng chảy | Modified equal percentage |
| Tốc độ định vị | Lên đến 6 mm/s (AG2: 6 mm/s @ 1300 N; AG3: 3 mm/s) |
| Thời gian đóng | 2.3…8.7 s (tùy actuator & stroke) |
| Độ chính xác vị trí | Dead band ±0.1% |
| Điện áp hoạt động | 24 V DC ±10% |
| Dòng điện tối đa | AG2: max 3 A; AG3: max 5 A (bao gồm charging SAFEPOS) |
| Tiêu thụ standby | 2…5 W |
| Bảo vệ | IP65 / IP67 |
| Kết nối điện | Circular plug-in connectors |
| Trọng lượng | AG2: ~5.5 kg; AG3: ~16 kg (tùy body) |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện động 2 chiều Burkert Type 3360
Nguyên lý hoạt động của Van điện động 2 chiều Burkert Type 3360
Van hoạt động bằng động cơ điện (electromotive) thay vì khí nén, với cơ chế chính là bộ truyền động tuyến tính sử dụng vít bi (ball screw).
-
- Bộ actuator điện bao gồm động cơ DC không chổi than (brushless DC motor), hộp số (gear) và hệ thống trục vít (threaded spindle/ball screw).
- Động cơ nhận tín hiệu điều khiển, quay và truyền lực qua vít bi → chuyển động tuyến tính chính xác để di chuyển nón điều khiển (control cone) lên/xuống.
- Nón điều khiển di chuyển để thay đổi tiết diện dòng chảy qua ghế van góc (angle seat), điều chỉnh lưu lượng chính xác với tốc độ định vị cao, phản ứng gần như không trễ.
- Đặc biệt: Dao động áp suất hoặc xung áp trong môi trường không ảnh hưởng đến vị trí van (không truyền lực ngược lại).
- Nếu mất điện, van giữ vị trí cuối cùng hoặc di chuyển về vị trí an toàn (nếu có tùy chọn SAFEPOS energy-pack lưu trữ năng lượng).
- Độ chính xác vị trí cao (±0.1% dead band), thời gian đóng nhanh (2-9 giây tùy loại), phù hợp điều khiển liên tục (positioner/process controller).
Ưu điểm nổi bật
-
- Không cần khí nén: Hoàn toàn điện động, tiết kiệm chi phí & bảo trì.
- Vệ sinh vượt trội: Thiết kế kín, dễ làm sạch nhanh, không để lại cặn – lý tưởng cho thực phẩm, dược phẩm.
- Bền bỉ cực cao: IP65/IP67, chịu rung, va đập, thời tiết khắc nghiệt; tuổi thọ chu kỳ lớn.
- Không bị ảnh hưởng bởi xung áp: Dao động áp suất không làm lệch vị trí van.
- An toàn mất điện: Tùy chọn SAFEPOS đưa về vị trí an toàn.
- Thông minh Industry 4.0: Fieldbus đầy đủ, chẩn đoán & bảo trì dự đoán.
