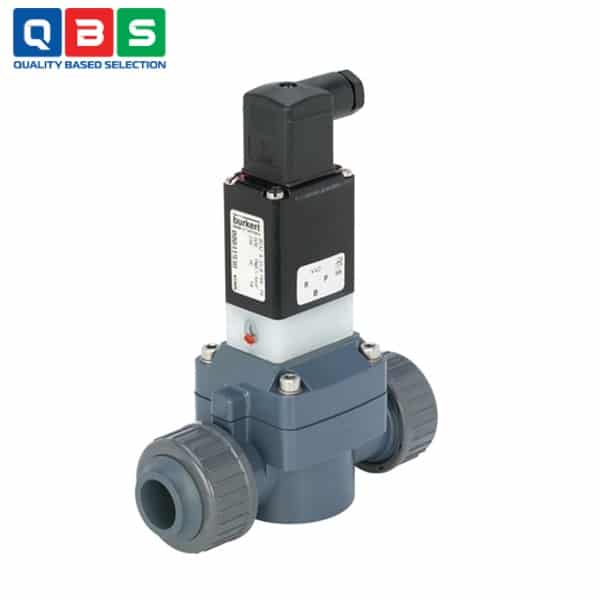

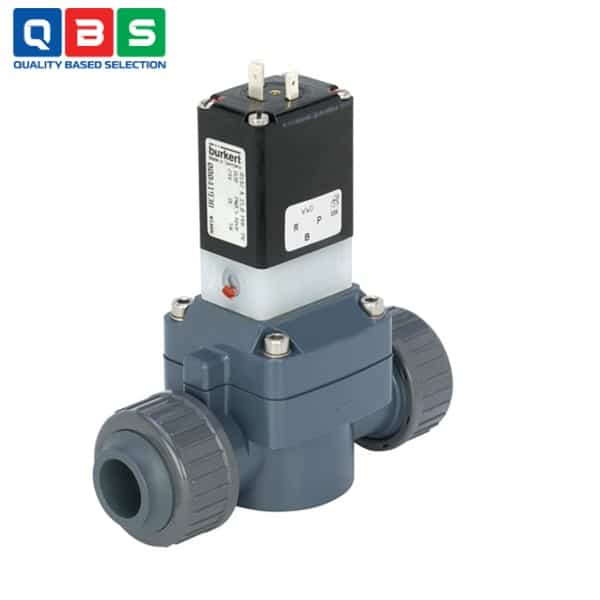

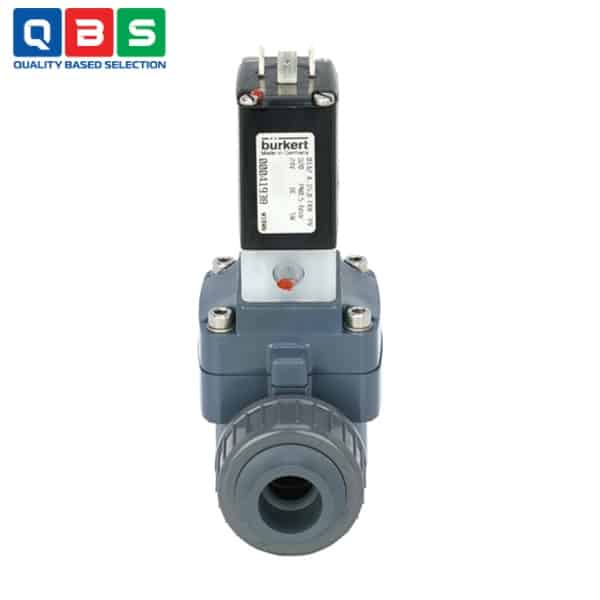

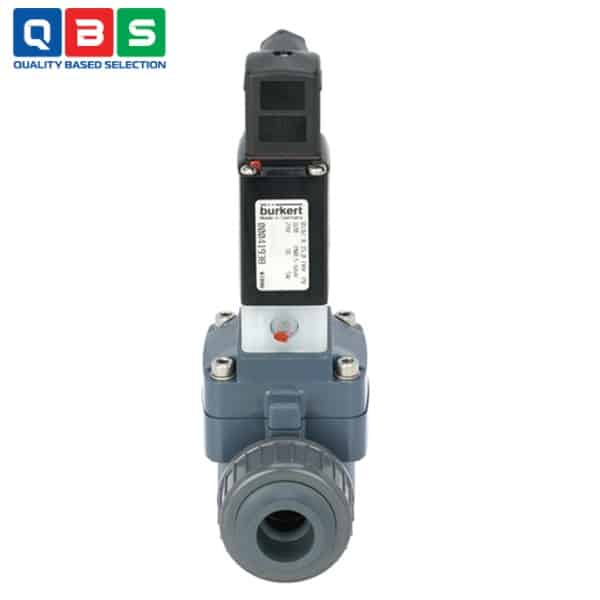

Van điện từ 2/2 chiều hỗ trợ servo Type 0142
| Tên sản phẩm | Van điện từ 2/2 chiều hỗ trợ servo |
| Model | 0142 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ 2-2 chiều hỗ trợ servo Type 0142 |
Mô tả
Van điện từ 2/2 chiều hỗ trợ servo Type 0142 là van màng trợ lực servo. Áp suất chênh lệch tối thiểu 0,5 bar là cần thiết để mở và đóng van. Có nhiều loại vật liệu màng và chức năng mạch khác nhau tùy thuộc vào ứng dụng thực tế. Chức năng mạch của van điều khiển 3/2 chiều có thể dễ dàng chuyển đổi từ NC sang NO bằng cách xoay nó trên đế chính. Phản hồi vị trí van điều khiển có thể được thực hiện bằng tín hiệu chuyển mạch hoặc tín hiệu NAMUR. Các cuộn dây điện từ được đúc bằng epoxy kháng hóa chất. Van 0142 được trang bị chức năng ghi đè thủ công để khởi động và kiểm tra.
Ứng dụng của Van điện từ 2/2 chiều hỗ trợ servo Type 0142
-
- Xử lý hóa chất công nghiệp: Điều khiển dòng chảy axit oxy hóa, chất ăn mòn, dung dịch muối và các hóa chất агрессив khác.
- Xử lý nước và nước thải: Sử dụng trong hệ thống xử lý nước thải, nước công nghiệp có chất ô nhiễm hoặc hóa chất.
- Công nghiệp xử lý bề mặt: Hệ thống rửa axit, tẩy rửa, mạ điện hoặc các quy trình liên quan đến hóa chất mạnh.
- Sản xuất và pha chế hóa chất: Điều khiển dòng chảy chất lỏng ăn mòn trong nhà máy sản xuất hóa chất.
- Công nghiệp dược phẩm và mỹ phẩm: Các quy trình cần van nhựa không kim loại, chống ô nhiễm cho dung dịch kiềm hoặc axit nhẹ.
- Các hệ thống tự động hóa: Điều khiển ON/OFF đáng tin cậy trong môi trường ăn mòn, với tùy chọn feedback vị trí và manual override tiện lợi cho bảo trì.
Thông số kỹ thuật cơ bản
| Thông số chính | Giá trị chính |
| Loại van | 2/2 chiều, servo-assisted diaphragm |
| Kích thước lỗ thông | DN15 – DN50 (15–50 mm) |
| Chức năng | A: NC (thường đóng) |
| B: NO (thường mở) | |
| Vật liệu thân | PVC |
| Seal / Màng | FKM hoặc EPDM |
| Áp suất | 0,5 – 6 bar (chênh áp min. 0,5 bar bắt buộc) |
| Nhiệt độ môi trường | 0…+50 °C |
| Nhiệt độ xung quanh | 0…+40 °C |
| Điện áp | 12/24 V DC, 24–230 V AC 50/60 Hz |
| Công suất | Inrush: ~20 VA / 5 W |
| Hold: ~5–11 VA/W | |
| Bảo vệ | IP65 (với cable plug) |
| Tính năng chính | Metal-free, manual override, feedback tùy chọn, coil epoxy chống hóa chất |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ 2/2 chiều hỗ trợ servo Type 0142
Nguyên lý hoạt động của Van điện từ 2/2 chiều hỗ trợ servo Type 0142
-
- Khi coil không cấp điện (tắt):
- Van pilot đóng → Không có áp suất pilot tác dụng lên mặt sau màng.
- Màng chính (diaphragm) bị áp suất đầu vào (P1) ép chặt vào ghế van → van chính đóng (Normally Closed).
- Khi coil được cấp điện (bật):
- Coil kích hoạt → van pilot mở (kênh pilot nối P1 → mặt sau màng).
- Áp suất pilot đẩy màng chính lên → van chính mở.
- Chất lỏng chảy từ P1 → P2.
- Khi coil không cấp điện (tắt):
Ưu điểm nổi bật
-
- Chịu được môi trường ăn mòn cực tốt: Van nhựa (PVC), tách biệt hoàn toàn kim loại khỏi chất lỏng.
- Kích thước lớn & lưu lượng cao: Servo-assisted lên đến DN50, cho phép xử lý dòng chảy lớn với lực coil nhỏ.
- Tiết kiệm điện năng: Tùy chọn coil “Kick and Drop” giảm tiêu thụ điện đáng kể trong quá trình vận hành.
- Dễ bảo trì & linh hoạt: Manual override thân thiện cho khởi động/thử nghiệm; pilot valve dễ chuyển đổi NC ↔ NO chỉ bằng cách xoay.
- An toàn & đa dạng: Có tùy chọn chống nổ (ATEX, IECEx, UL/FM), phù hợp nhiều ứng dụng công nghiệp khắc nghiệt.
