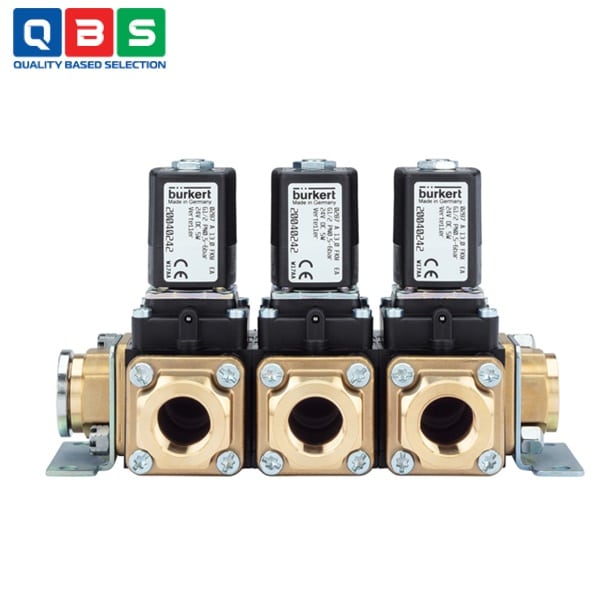

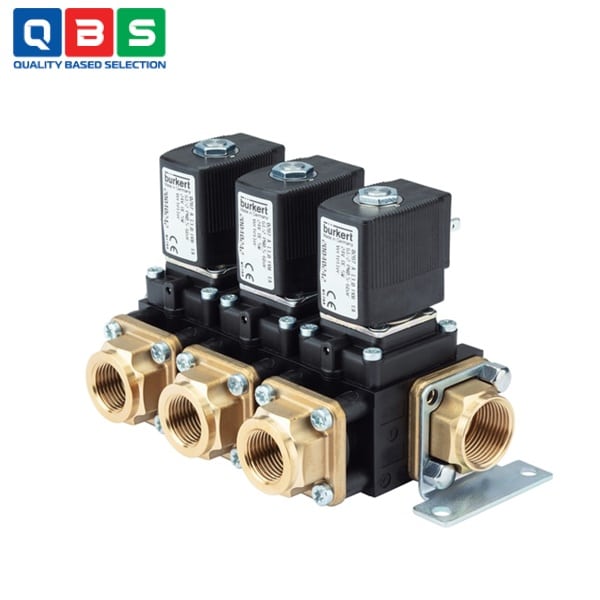

Van điện từ 2/2 chiều hỗ trợ servo Type 0287

Ứng dụng của Van điện từ 2/2 chiều hỗ trợ servo Type 0287

• • Điều khiển khí nén: Sử dụng trong hệ thống khí nén công nghiệp, máy móc tự động hóa, xi lanh khí, và các hệ thống phân phối khí sạch.
  • Điều khiển dòng nước và chất lỏng trung tính: Phù hợp cho hệ thống cấp nước, xử lý nước sạch, làm mát, hoặc các ứng dụng nước không ăn mòn.
  • Hệ thống phân phối/collector block: Thiết kế dạng khối xếp chồng, lý tưởng cho các ứng dụng cần nhiều van song song như phân phối khí/nước đến nhiều điểm.
  • Ứng dụng công nghiệp chung: Trong các ngành sản xuất, tự động hóa, xử lý môi trường trung tính, nơi cần van nhỏ gọn, lắp đặt nhanh, hoạt động liên tục và tiết kiệm năng lượng.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Van điện từ 2/2 chiều hỗ trợ servo Type 0287

1. 1. Trạng thái không cấp điện (van đóng – normally closed):
      • Cuộn coil (solenoid) không được cấp điện → lõi từ (plunger/pilot core) bị lò xo ép xuống, đóng lỗ pilot (lỗ nhỏ dẫn áp suất lên phía trên màng ngăn).
      • Một lượng nhỏ môi trường từ cổng vào (inlet) qua lỗ cân bằng áp suất nhỏ (restriction orifice) chảy lên buồng phía trên màng ngăn (diaphragm).
      • Áp suất ở buồng trên bằng áp suất inlet → lực ép xuống màng ngăn (diaphragm) lớn hơn lực đẩy từ dưới lên → màng ngăn ép chặt vào ghế van chính → van đóng hoàn toàn.
      • Yêu cầu áp suất chênh lệch tối thiểu (minimum differential pressure ≈ 0.5 bar) để duy trì trạng thái đóng.
   2. Trạng thái cấp điện (van mở):
      • Cấp điện cho coil → lực từ trường hút lõi pilot lên → mở lỗ pilot.
      • Áp suất ở buồng trên màng ngăn được xả ra qua lỗ pilot về phía outlet (hoặc xả ra).
      • Áp suất inlet đẩy mạnh từ dưới lên màng ngăn (lực lớn hơn vì buồng trên giảm áp) → màng ngăn nâng lên, mở lối đi chính từ inlet → outlet → van mở.
      • Màng ngăn (diaphragm) làm từ FKM, kết hợp với holder bằng đồng thau, chịu áp suất 0.5–10 bar.

Ưu điểm nổi bật

• • Thiết kế modular stackable: Có thể xếp chồng linh hoạt từ 2 đến 8 van, tiết kiệm không gian, dễ mở rộng hệ thống mà không cần ống nối phức tạp.
  • Kích thước nhỏ gọn, lắp đặt nhanh: Giao hàng sẵn sàng lắp đặt, khởi động nhanh, phù hợp cho hệ thống phân phối/collector nhiều điểm.
  • Vật liệu bền bỉ: Thân nhựa PPE/Polyamide ổn định kết hợp kết nối đồng thau chắc chắn, chịu áp suất tốt, độ bền cao trong môi trường trung tính.
  • Tiết kiệm năng lượng: Nguyên lý servo-assisted chỉ cần công suất thấp, tùy chọn coil Kick & Drop tiết kiệm thêm đến 80% điện năng.
  • Hoạt động liên tục 100% duty cycle: Chịu tải cao, switching time nhanh, phù hợp ứng dụng liên tục như khí nén, nước trung tính.
