Van điện từ 2/2 chiều hỗ trợ servo Type 5282
| Tên sản phẩm | Van điện từ 2/2 chiều hỗ trợ servo |
| Model | 5282 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ 2-2 chiều hỗ trợ servo Type 5282 |
Mô tả
Van điện từ 2/2 chiều hỗ trợ servo Type 5282 là van màng trợ lực servo. Van cần có áp suất chênh lệch tối thiểu để hoạt động. Có nhiều sự kết hợp vật liệu màng và chức năng mạch khác nhau tùy thuộc vào ứng dụng. Thân van bằng đồng thau tiêu chuẩn đáp ứng tất cả các yêu cầu về nước uống của châu Âu. Thân van cũng được làm bằng thép không gỉ. Van điều khiển 3/2 chiều có thể dễ dàng chuyển đổi từ chức năng mạch thường đóng (NC) sang thường mở (NO) bằng cách xoay nó trên phần ứng. Cuộn dây điện từ được đúc bằng epoxy kháng hóa chất.
Ứng dụng của Van Van điện từ 2/2 chiều hỗ trợ servo Type 5282
-
- Kiểm soát nước sạch và nước uống: Thân van bằng đồng thau tiêu chuẩn đáp ứng các yêu cầu nước uống châu Âu.
- Xử lý môi chất ăn mòn/aggressive media: Sử dụng màng ngăn tách biệtm) để bảo vệ các bộ phận bên trong khỏi môi chất ăn mòn.
- Xử lý môi chất ô nhiễm/contaminated media: Màng ngăn giúp van hoạt động ổn định ngay cả khi môi chất có tạp chất.
- Hệ thống khí nén và khí trung tính: Phù hợp với khí nén, khí trung tính (với gioăng NBR).
- Dầu thủy lực và dầu nóng: Sử dụng gioăng FKM cho dầu nóng và dầu thủy lực.
- Nước nóng và dung dịch kiềm: Sử dụng gioăng EPDM cho nước nóng, môi chất không dầu mỡ và dung dịch kiềm.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Kiểu van | Van màng 2/2 chiều trợ lực servo |
| Orifice | DN 13 – DN 65 |
| Chức năng | NC (A) / NO (B) – chuyển đổi dễ dàng |

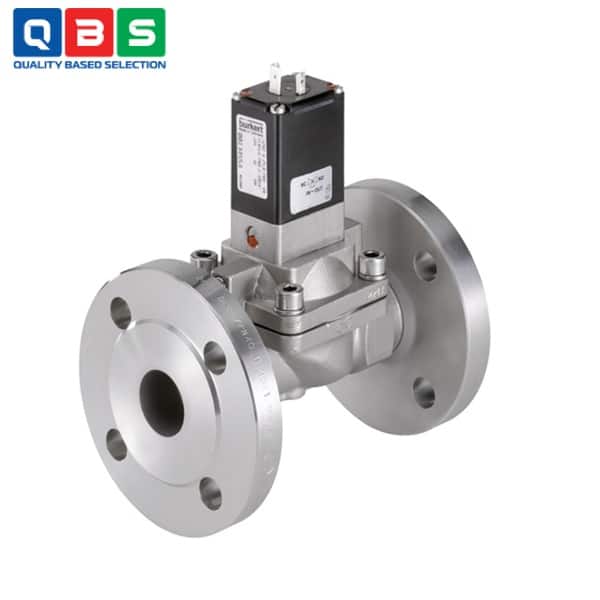

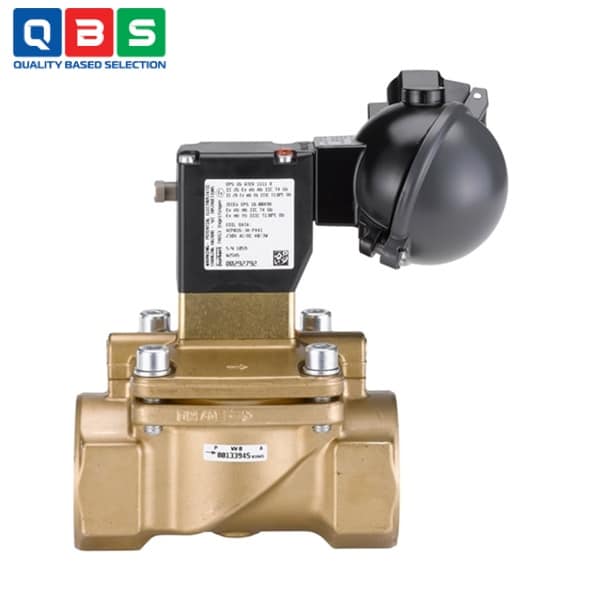

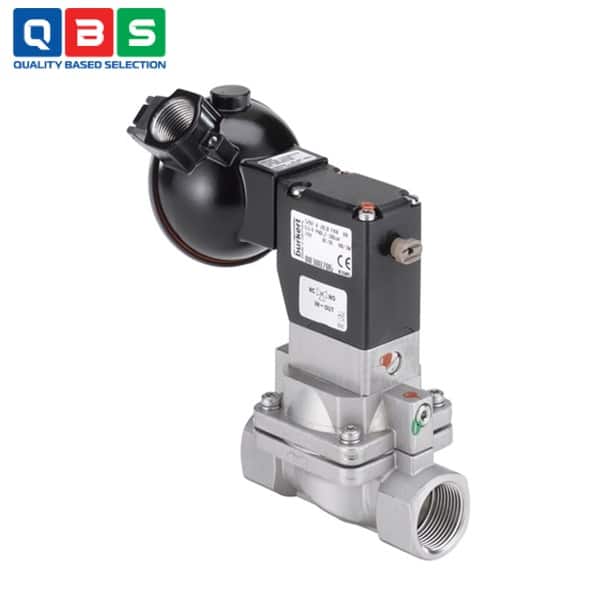

| Vật liệu thân | Đồng thau hoặc Inox (1.4581/CF3M) |
| Gioăng | NBR, EPDM, FKM |
| Nhiệt độ môi chất | NBR: 0…80°C |
| EPDM: -25…90°C | |
| FKM: 0…90°C | |
| Thời gian đóng/mở | Mở: 0.1–0.8 s Đóng: 1–4 s (điều chỉnh được) |
| Điện áp | 24V DC, 24V/50Hz, 230V/50Hz, AC/DC đa dạng |
| Công suất (standard) | AC: 30 VA inrush / 15-8 VA hold |
| DC: 11/8 W | |
| Duty cycle | 100% liên tục |
| Cấp bảo vệ | IP65 |
| Nhiệt độ môi trường | Max. +55°C |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ 2/2 chiều hỗ trợ servo Type 5282
Nguyên lý hoạt động của Van điện từ 2/2 chiều hỗ trợ servo Type 5282
-
- Trạng thái bình thường (Normally Closed – NC): Cuộn coil không cấp điện → van pilot (3/2-way) đóng → áp suất từ đầu vào truyền qua kênh pilot lên trên màng chính → lực áp suất + lò xo giữ màng đóng chặt, van đóng.
- Khi cấp điện: Cuộn coil kích hoạt → van pilot mở → xả áp suất phía trên màng ra đầu ra → áp suất dưới màng (từ đầu vào) lớn hơn phía trên → đẩy màng lên, van mở.
- Trạng thái Normally Open (NO): Chỉ cần xoay van pilot 180° để đảo chức năng.
Ưu điểm nổi bật
-
- Khả năng orifice lớn: Lên đến DN 65, phù hợp lưu lượng cao.
- Màng ngăn tách biệt (separating diaphragm): Bảo vệ tốt với môi chất ăn mòn, ô nhiễm, bẩn.
- Thời gian đóng/mở điều chỉnh riêng lẻ: Linh hoạt tối ưu hóa ứng dụng.
- Chuyển đổi dễ dàng NC ↔ NO: Chỉ cần xoay van pilot 180°.
