Van điện từ 2/2 chiều hỗ trợ servo Type 6211
| Tên sản phẩm | Van điện từ 2/2 chiều hỗ trợ servo |
| Model | 6211 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ 2-2 chiều hỗ trợ servo Type 6211 |
Mô tả
Van điện từ 2/2 chiều hỗ trợ servo Type 6211 là loại van trợ lực servo, thường đóng, có màng chắn servo, đặc biệt thích hợp sử dụng với chất lỏng trung tính và môi chất khí. Vỏ van có nhiều chất liệu như đồng thau, thép không gỉ và nhựa. Van có công suất tiêu thụ thấp, trọng lượng nhẹ và thân van nhỏ gọn. Van thường đóng nhờ lực lò xo. Khi được cấp điện, nam châm điện sẽ mở van điều khiển trước. Sau đó, áp suất môi chất sẽ mở van chính do sự giảm áp suất phía trên màng chắn. Van mở ra. Thiết kế và hình dạng đặc biệt của các bộ phận bên trong van giúp van đóng êm và hầu như không gây ra hiện tượng búa nước.
Ứng dụng của Van điện từ 2/2 chiều hỗ trợ servo Type 6211
-
- Xử lý nước và nước uống: Phù hợp với ứng dụng nước sạch, nước uống.
- Kiểm soát khí nén và khí trung tính: Điều khiển dòng khí nén, khí inert trong hệ thống tự động hóa công nghiệp.
- Hệ thống giặt là thương mại: Thường dùng trong máy giặt công nghiệp để kiểm soát dòng nước chính xác và đáng tin cậy.
- Hệ thống HVAC: Điều khiển dòng chất lỏng hoặc khí trong hệ thống điều khiển môi trường.
- Xử lý chất lỏng trung tính trong công nghiệp: Áp dụng cho dầu thủy lực nhẹ, chất lỏng sạch không tấn công vật liệu gioăng (NBR, FKM, EPDM).
- Ứng dụng trong môi trường dễ cháy nổ: Với phiên bản explosion-proof (ATEX/IECEx), dùng ở khu vực nguy hiểm.
- Thiết bị y tế và kiểm soát dòng chính xác: Một số trường hợp dùng trong thiết bị y tế hoặc hệ thống yêu cầu kiểm soát dòng chảy đáng tin cậy.
Thông số kỹ thuật cơ bản
| Thông số chính | Chi tiết |
| Loại van | 2/2 chiều màng hỗ trợ servo, bình thường đóng (NC) |
| Kích thước (Orifice) | DN 10 – DN 20 |

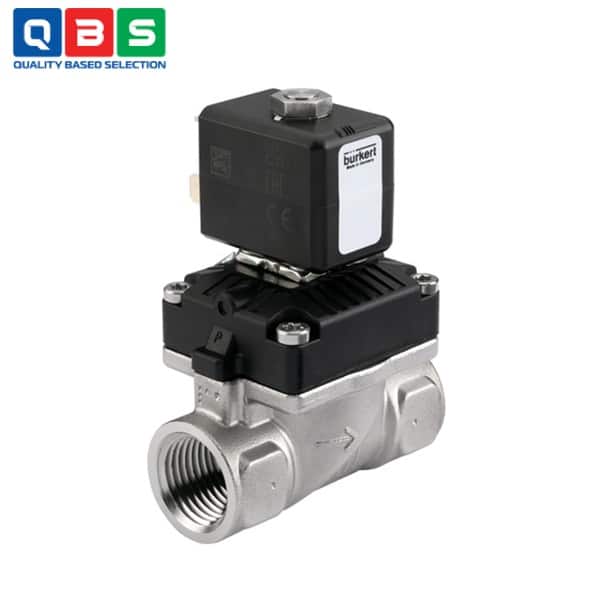

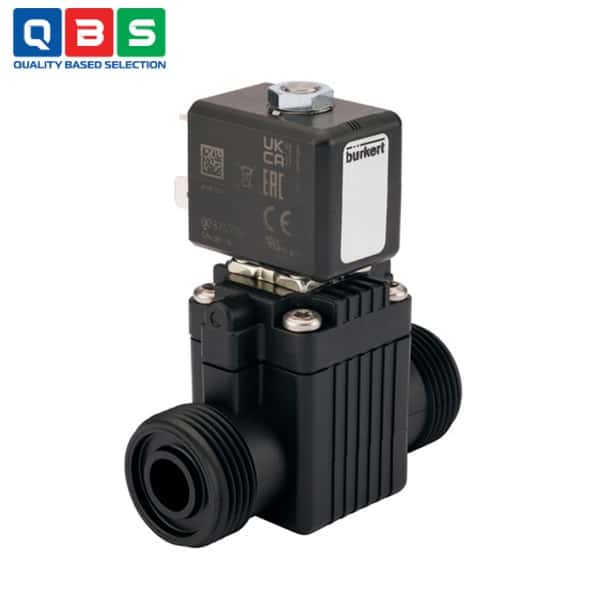

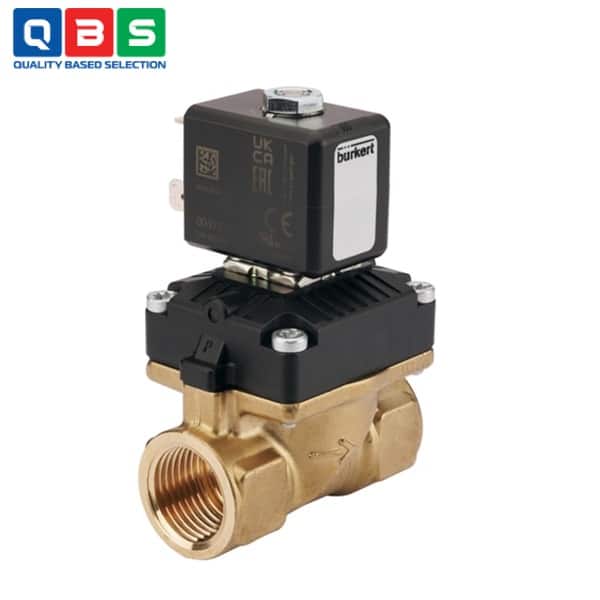

| Thân van | Đồng thau, Inox, Nhựa PPE/PA |
| Gioăng/Màng | NBR, FKM (EPDM theo yêu cầu) |
| Môi chất | Chất lỏng & khí trung tính, sạch |
| Nhiệt độ môi chất | 0…+70 °C (thân nhựa: 0…+50 °C) |
| Độ nhớt tối đa | 21 mm²/s |
| Điện áp | 24 V DC; 24/120/230 V AC |
| Kết nối ren | G ¼ – G 1 (NPT theo yêu cầu) |
| Cấp bảo vệ | IP65 |
| Chế độ hoạt động | 100% liên tục |
| Đặc biệt | Chống nổ ATEX/IECEx (tùy chọn), Phù hợp nước uống (max 60 °C) |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ 2/2 chiều hỗ trợ servo Type 6211
Nguyên lý hoạt động của Van điện từ 2/2 chiều hỗ trợ servo Type 6211
-
- Trạng thái bình thường (không cấp điện – De-energized):
- Lò xo đẩy màng (diaphragm) xuống đóng kín đường dòng chính.
- Van pilot (lỗ nhỏ trên màng) cũng bị đóng bởi lực lò xo và áp suất môi chất phía trên màng.
- Van đóng hoàn toàn, không có dòng chảy.
- Trạng thái mở (cấp điện – Energized):
- Solenoid được kích hoạt → mở van pilot trước tiên.
- Áp suất môi chất phía trên màng giảm nhanh (do chảy qua lỗ pilot ra cổng xuất).
- Chênh lệch áp suất (áp suất đầu vào cao hơn phía trên màng) đẩy màng lên → mở đường dòng chính.
- Van mở, cho phép môi chất chảy từ cổng vào ra cổng xuất.
- Trạng thái đóng lại (ngắt điện):
- Van pilot đóng → áp suất phía trên màng tăng dần (qua lỗ cân bằng).
- Lực lò xo kết hợp áp suất đẩy màng xuống đóng kín.
- Thiết kế đặc biệt của màng và các bộ phận bên trong giúp đóng êm, giảm thiểu búa nước (water hammer).
- Trạng thái bình thường (không cấp điện – De-energized):
Ưu điểm nổi bật
-
- Tiêu thụ điện thấp: Công suất nhỏ, tiết kiệm năng lượng.
- Thiết kế gọn nhẹ: Thân van compact, trọng lượng thấp, dễ lắp đặt.
- Đóng êm ái: Thiết kế đặc biệt giảm thiểu búa nước (almost no water hammer) và tiếng ồn.
- Vật liệu đa dạng: Thân bằng đồng thau, inox hoặc nhựa PPE/PA, gioăng NBR/FKM/EPDM linh hoạt.
- Phù hợp môi trường đặc biệt: Có phiên bản chống nổ (ATEX/IECEx), chứng nhận nước uống.
- Hoạt động liên tục 100%: Duty cycle cao, đáng tin cậy lâu dài.
