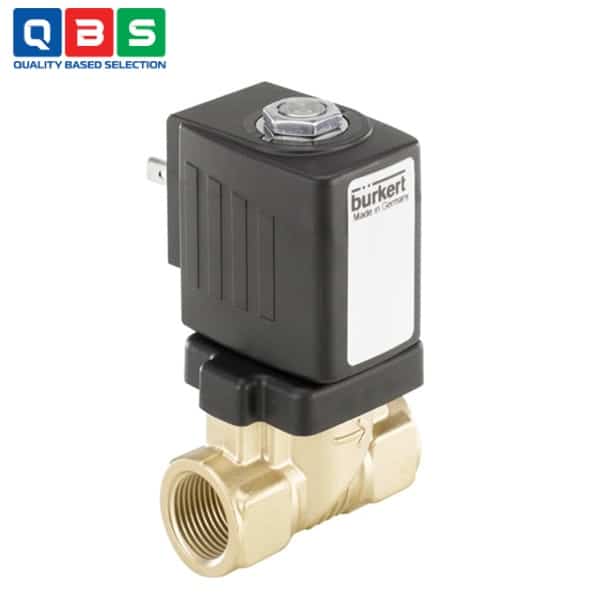

Van điện từ 2/2 chiều hỗ trợ servo Type 6213
| Tên sản phẩm | Van điện từ 2/2 chiều hỗ trợ servo |
| Model | 6213 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ 2-2 chiều hỗ trợ servo Type 6213 |
Mô tả
Van điện từ 2/2 chiều hỗ trợ servo Type 6213 EV là van màng trợ lực servo. Khớp nối lò xo của màng van hỗ trợ quá trình mở van. Ở phiên bản tiêu chuẩn, van thích hợp để sử dụng với chất lỏng. Cần có áp suất chênh lệch tối thiểu để mở hoàn toàn. Đối với các ứng dụng khí và chân không, có sẵn phiên bản đặc biệt (HP00) cho phép mở van mà không cần áp suất chênh lệch. Có nhiều loại vật liệu màng van khác nhau tùy thuộc vào ứng dụng thực tế. Thân van có sẵn bằng đồng thau, thép không gỉ và hợp kim đồng. Đối với các thị trường khác, có sẵn đồng thau chống ăn mòn. Để giảm tiêu thụ điện năng trong quá trình hoạt động, có sẵn các cuộn dây tích hợp mạch điện tử Kick-and-Drop (KD) với công nghệ cuộn dây kép.
Ứng dụng của Van điện từ 2/2 chiều hỗ trợ servo Type 6213
-
- Xử lý nước và chất lỏng trung tính: Lý tưởng cho nước sạch, nước uống, nước thải, hệ thống cấp nước công nghiệp.
- Ứng dụng khí và chân không: Kiểm soát khí nén, khí trung tính, hệ thống chân không mà không cần áp suất chênh lệch.
- Ngành thực phẩm và đồ uống: Sản xuất bia, nước giải khát, sữa, hệ thống rửa CIP (có vật liệu tương thích thực phẩm).
- Ngành dược phẩm: Hệ thống sản xuất thuốc, kiểm soát chất lỏng vô trùng hoặc trung tính.
- Hệ thống HVAC và làm mát: Điều khiển dòng nước hoặc khí trong hệ thống sưởi ấm, thông gió, điều hòa không khí và làm mát công nghiệp.
- Xử lý hóa chất nhẹ: Chất lỏng trung tính, dầu thủy lực nhẹ (với vật liệu seal phù hợp như FKM hoặc EPDM).
- Công nghiệp năng lượng và phát điện: Hệ thống làm mát, kiểm soát lưu lượng trong nhà máy nhiệt điện hoặc khí đốt.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Loại van | 2/2 chiều màng hỗ trợ servo, thường đóng (NC) |
| Đường kính | DN 10 – 40 (HP00: DN 13 – 20) |
| Thân van | Đồng thau, Inox, Gunmetal |
| Seal | NBR, FKM, EPDM (có bản nước uống) |
| Áp suất | Tiêu chuẩn: cần ΔP min. |
| HP00: 0 bar (không cần ΔP) | |
| Nhiệt độ môi chất | -10…+120°C (tùy seal & coil) |
| Điện áp | 24V DC, 24/230V AC (50/60Hz) |
| Công suất | 8–20W (thấp hơn với Kick-and-Drop) |
| Kết nối ren | G/NPT/Rc ¼” – 2″ |
| Bảo vệ | IP65 (NEMA 4X với inox) |
| Đặc tính | Lưu lượng cao, êm ái, tiết kiệm năng lượng |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ 2/2 chiều hỗ trợ servo Type 6213
Nguyên lý hoạt động của Van điện từ 2/2 chiều hỗ trợ servo Type 6213
-
- Trạng thái đóng (không cấp điện – de-energized):
- Lõi plunger (của solenoid) đóng lỗ pilot (lỗ dẫn nhỏ trên màng).
- Áp suất môi chất từ đầu vào lan qua lỗ cân bằng (bleed hole) vào khoang trên màng.
- Áp suất trên và dưới màng cân bằng, cộng với lực lò xo chính và trọng lượng → màng ép chặt vào ghế van → van đóng kín.
- Trạng thái mở (cấp điện – energized):
- Coil solenoid được kích hoạt → plunger nâng lên, mở lỗ pilot.
- Áp suất trong khoang trên màng thoát nhanh qua lỗ pilot ra đầu ra.
- Áp suất dưới màng (từ đầu vào) lớn hơn → đẩy màng lên.
- Đặc biệt: Lò xo kết nối (spring coupling) giữa plunger và màng hỗ trợ nâng màng, giúp van mở dễ dàng hơn, nhanh hơn và ít tiếng ồn hơn (damped design), ngay cả khi chênh lệch áp suất nhỏ.
- Van mở hoàn toàn, cho lưu lượng cao.
- Trạng thái đóng (không cấp điện – de-energized):
Ưu điểm nổi bật
-
- Mở van không cần chênh lệch áp suất (phiên bản HP00): Phù hợp khí, chân không.
- Thiết kế giảm chấn: Hoạt động êm ái, tiếng ồn thấp (damped design).
- Lưu lượng cao trong thiết kế gọn: Compact, hiệu quả không gian.
- Tiết kiệm năng lượng: Công nghệ coil đôi Kick-and-Drop, giảm tiêu thụ điện khi giữ mở.
- Vật liệu đa dạng: Đồng thau, inox, gunmetal; seal NBR/FKM/EPDM linh hoạt.
