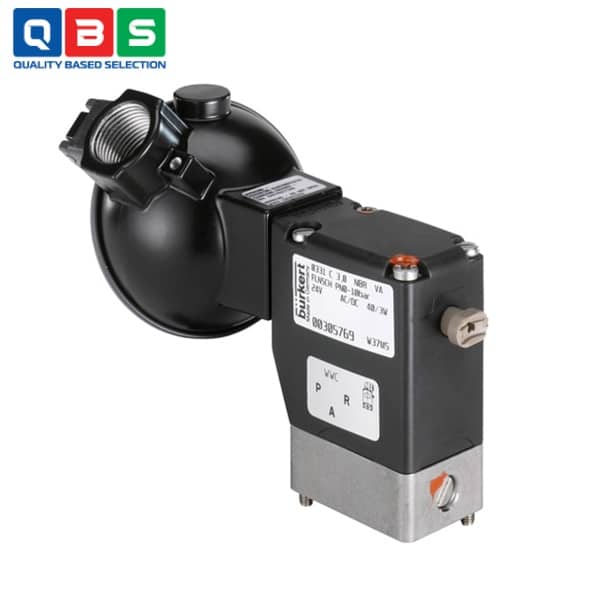

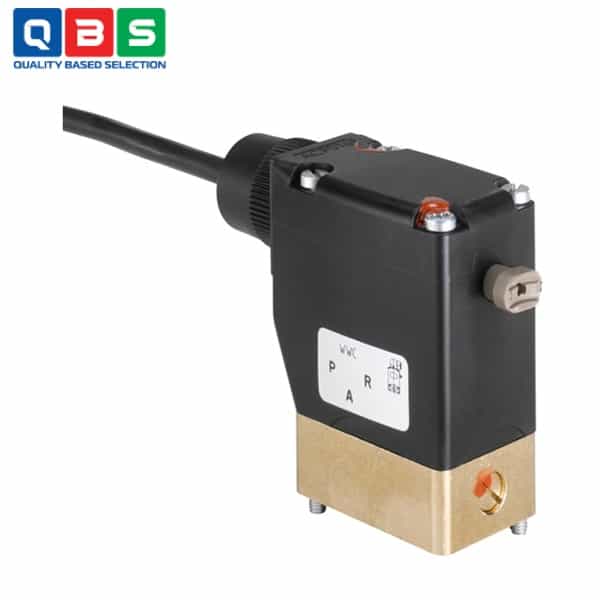

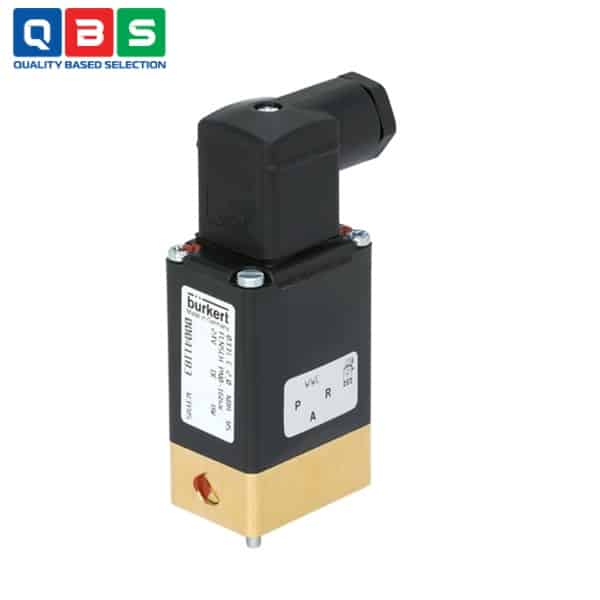

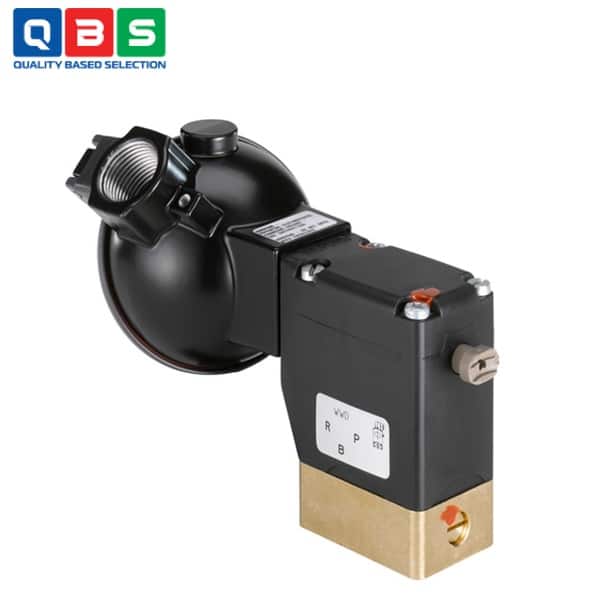

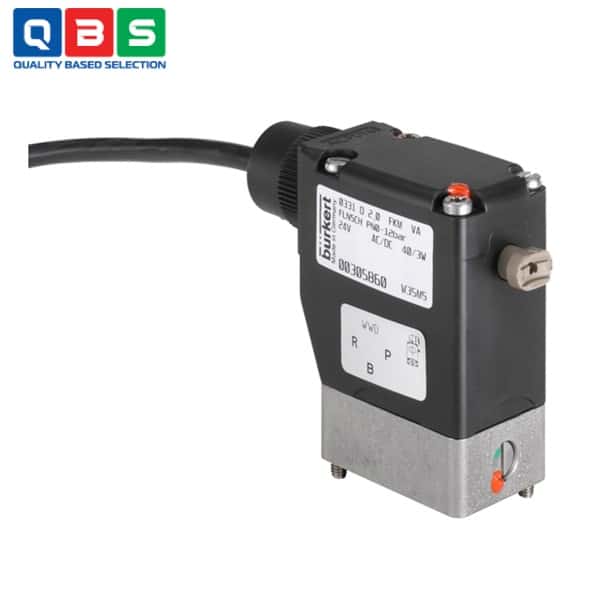

Van điện từ 2/2 hoặc 3/2 chiều Burkert Type 0331
| Tên sản phẩm | Van điện từ 2/2 hoặc 3/2 chiều Burkert |
| Model | 331 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ 2-2 hoặc 3-2 chiều Burkert Type 0331 |
Mô tả
Van điện từ 2/2 hoặc 3/2 chiều Burkert Type 0331 là van tác động trực tiếp, có màng ngăn cách môi chất và trục quay. Van có sẵn các phiên bản 2/2 và 3/2 chiều. Phiên bản 3/2 chiều có thể được sử dụng làm van phân phối hoặc van trộn. Có nhiều vật liệu màng ngăn và chức năng mạch khác nhau tùy thuộc vào ứng dụng thực tế. Thân van được làm bằng đồng thau, thép không gỉ, PEEK và polypropylene. Cuộn dây điện từ được đúc bằng epoxy kháng hóa chất. Vì hệ thống cuộn dây được tách biệt khỏi môi chất bằng màng ngăn, van đặc biệt thích hợp cho các môi chất quan trọng như axit và kiềm mạnh.
Ứng dụng của Van điện từ 2/2 hoặc 3/2 chiều Burkert Type 0331
-
- Kiểm soát môi chất ăn mòn/aggressive: Lý tưởng cho axit mạnh, kiềm (lyes), dung dịch oxy hóa.
- Hệ thống khí nén và khí trung tính: Dùng với khí nén, khí đô thị (town gas), oxy.
- Hệ thống nước và chất lỏng sạch: Áp dụng cho nước, dầu thủy lực, dầu mỡ không phụ gia.
- Ứng dụng dầu nóng và môi chất có phụ gia: Phù hợp với dầu nóng chứa phụ gia, dung dịch muối, khí thải.
- Môi trường nguy cơ nổ: Có phiên bản chống nổ (explosion-proof), phù hợp cho khu vực ATEX/IECEx.
- Hệ thống cần khởi động/thử nghiệm thủ công: Trang bị manual override tiện lợi cho commissioning và testing.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị tóm tắt |
| Loại van | Van điện từ tác động trực tiếp, armature xoay |
| Số cửa / vị trí | 2/2 hoặc 3/2 |
| Trạng thái | Thường đóng (NC) / Thường mở (NO) |
| Đường kính danh nghĩa | DN 2 … DN 4 |
| Vật liệu thân | Đồng thau, Inox (1.4401), PP, PEEK (PVDF theo yêu cầu) |
| Vật liệu màng | NBR, EPDM, FKM, FFKM |
| Áp suất làm việc tối đa | Tối đa 16 bar (giảm còn 12 bar với FKM/FFKM) |
| Nhiệt độ môi chất | -30 °C … +90 °C (phụ thuộc vật liệu) |
| Lưu chất | Khí nén, nước, dầu, axit/kiềm nhẹ đến trung bình |
| Điện áp | 12 VDC, 24 VDC, 24/110/230 VAC (±10%) |
| Công suất coil | 8 W (DC), tùy chọn 5 W hoặc impulse |
| Thời gian đóng/mở | ~8–20 ms (bản thường) |
| Chuẩn bảo vệ | IP65 |
| Tùy chọn | Chống cháy nổ ATEX/IECEx, manual override, phản hồi vị trí |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ 2/2 hoặc 3/2 chiều Burkert Type 0331
Nguyên lý hoạt động của Van điện từ 2/2 hoặc 3/2 chiều Burkert Type 0331
-
- Không cấp điện (de-energized): Lò xo đẩy cần trụ quay về vị trí ban đầu, ép phần đóng vào ghế van, đóng dòng chảy (tùy chức năng mạch: thường đóng NC hoặc thường mở NO).
- Cấp điện (energized): Cuộn coil tạo từ trường, hút cần trụ quay ngược lại lực lò xo, nâng phần đóng khỏi ghế van, mở dòng chảy (hoặc chuyển hướng ở phiên bản 3/2 chiều).
- Cách ly môi chất: Màng ngăn linh hoạt cách ly hoàn toàn cuộn coil và cần trụ khỏi môi chất, giúp van phù hợp với môi chất ăn mòn/aggressive mà không làm hỏng phần điện từ.
- Tác động trực tiếp: Lực từ trường trực tiếp mở/đóng van mà không cần áp suất chênh lệch tối thiểu (minimum differential pressure = 0 bar).
Ưu điểm nổi bật
-
- Tác động trực tiếp, không cần áp suất chênh lệch: Hoạt động hiệu quả ngay cả khi áp suất tối thiểu là 0 bar.
- Cách ly môi chất: Màng ngăn bảo vệ cuộn coil, phù hợp với môi chất ăn mòn như axit, kiềm.
- Bền bỉ và ít bảo trì: Công nghệ cần trụ quay (pivoted armature) không cần bảo dưỡng thường xuyên.
- Đa dạng vật liệu: Thân van (brass, inox, PEEK, PP) và màng seal (EPDM, FKM, FFKM) đáp ứng nhiều ứng dụng.
