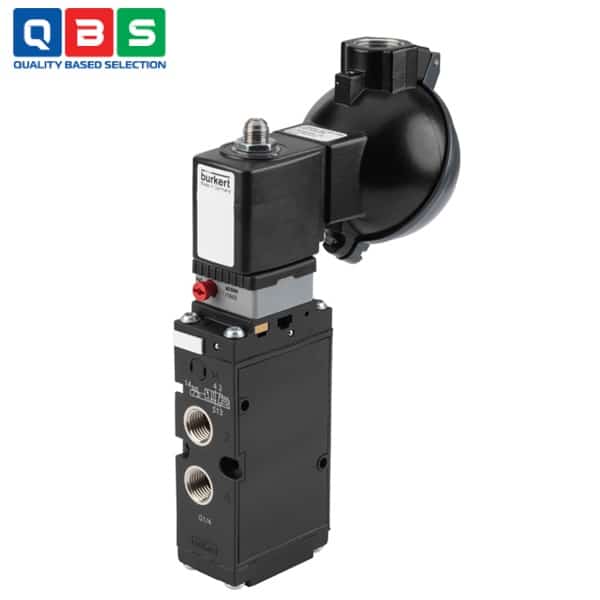

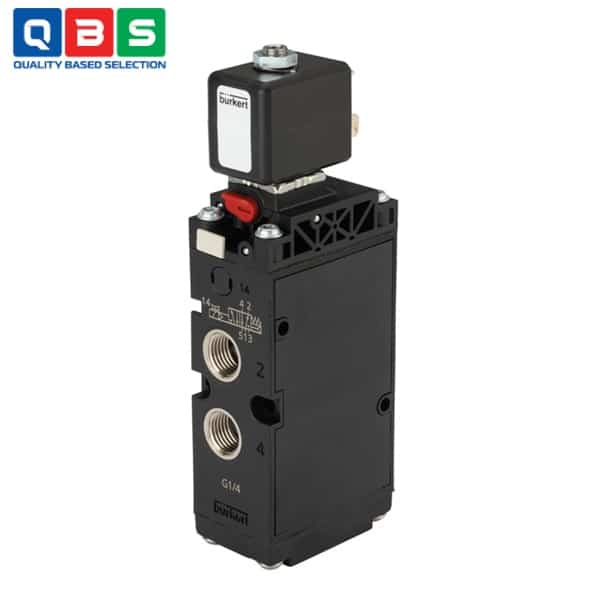

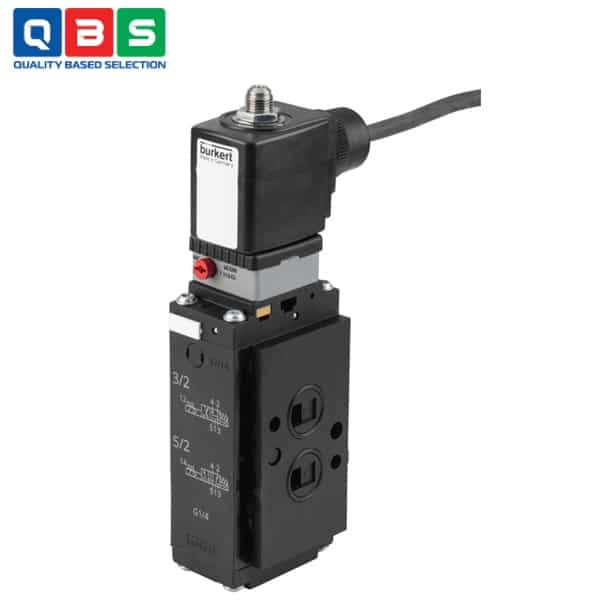

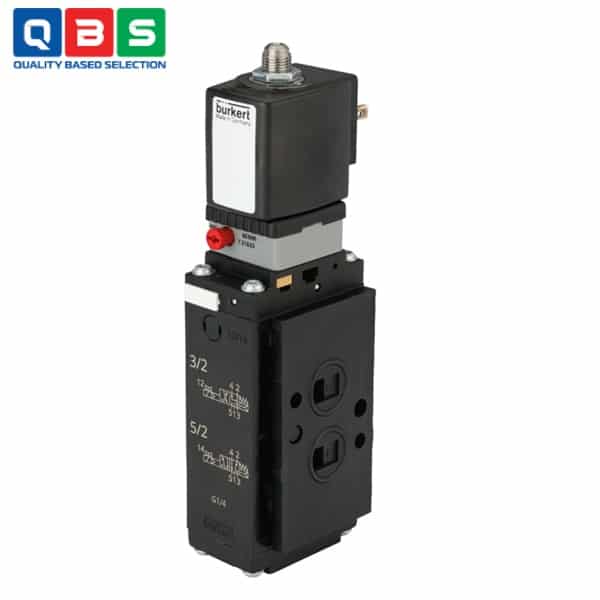

Van điện từ 3/2, 5/2 hoặc 5/3 chiều hỗ trợ servo Type 6519
| Tên sản phẩm | Van điện từ 3/2, 5/2 hoặc 5/3 chiều hỗ trợ servo |
| Model | 6519 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ 3-2, 5-2 hoặc 5-3 chiều hỗ trợ servo Type 6519 |
Mô tả
Van điện từ 3/2, 5/2 hoặc 5/3 chiều hỗ trợ servo Type 6519 là van hoạt động mà không cần tiêu thụ khí liên tục và được sử dụng để điều khiển khí nén các bộ truyền động tác động kép hoặc tác động đơn. Việc sử dụng vật liệu chất lượng cao cho phép sử dụng các van này ngoài trời và trong môi trường hóa chất. Dòng sản phẩm này bao gồm các thiết bị có chứng nhận chống cháy nổ (Ex-Approval) và giao diện mặt bích NAMUR. Với các chức năng mạch van C và D, mức độ an toàn SIL2 có thể đạt được theo tiêu chuẩn IEC 61508, tùy thuộc vào cấu trúc của thiết bị an toàn.
Ứng dụng của Van điện từ 3/2, 5/2 hoặc 5/3 chiều hỗ trợ servo Type 6519
-
- Điều khiển bộ truyền động tác động kép: Sử dụng chức năng 5/2 hoặc 5/3 chiều để cấp/xả khí cho cả hai phía piston, thực hiện chuyển động tiến/lùi.
- Điều khiển bộ truyền động tác động đơn: Thường dùng chức năng 3/2 hoặc 5/2 chiều với lò xo hồi vị, chỉ cần cấp khí một phía.
- Lắp đặt trên van quá trình có truyền động khí nén: Kết hợp trực tiếp với các van màng, van bướm, van bi… trong hệ thống ống dẫn.
- Lắp đặt theo chuẩn NAMUR: Gắn trực tiếp lên bộ truyền động quay như van bướm hoặc van bi trong ngành dầu khí, hóa dầu.
- Hệ thống an toàn đạt SIL2: Với các chức năng mạch C, D, H theo IEC 61508, dùng trong các hệ thống an toàn yêu cầu độ tin cậy cao.
- Tự động hóa công nghiệp: Nhà máy hóa chất, thực phẩm, dược phẩm, xử lý nước, sản xuất tự động… nơi cần điều khiển chính xác các actuator khí nén.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị/Chi tiết |
| Loại van | Servo-assisted 3/2, 5/2 hoặc 5/3 chiều |
| Chiều rộng van | 32 mm |
| Lưu lượng (Qn) | 900 – 1300 l/min (tùy phiên bản, chuẩn ~1300 l/min) |
| Áp suất làm việc | 2 – 10 bar |
| Nhiệt độ môi trường | -10°C đến +50°C (chuẩn); mở rộng -40°C đến +80°C (tùy biến thể) |
| Nhiệt độ môi chất | -10°C đến +80°C (chuẩn); cao hơn với Ex variants |
| Vật liệu thân van | Polyamide (PA) cao cấp, chịu hóa chất và ngoài trời |
| Vật liệu seal | NBR (chuẩn); FKM/EPDM tùy chọn |
| Kết nối khí nén | Ren G 1/4″, NPT 1/4″ hoặc mặt bích NAMUR |
| Kết nối điện | Form A, B, C (DIN EN 175301-803); cable/moulded/terminal box |
| Điện áp cuộn coil | 24V DC (chuẩn); AC tùy chọn; công suất thấp ~2-5W |
| Phiên bản chống nổ | Ex mb, Ex eb mb, Ex ia (ATEX/IECEx) |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ 3/2, 5/2 hoặc 5/3 chiều hỗ trợ servo Type 6519
Nguyên lý hoạt động của Van điện từ 3/2, 5/2 hoặc 5/3 chiều hỗ trợ servo Type 6519
-
- Sử dụng van pilot nhỏ (thường Type 6014) để điều khiển chính.
- Khi cấp điện cho cuộn coil: Van pilot mở → xả áp suất ở khoang trên piston/màng chính → chênh lệch áp suất (áp suất đầu vào cao hơn) đẩy piston/màng mở đường khí chính, cho phép lưu lượng lớn mà không tiêu thụ khí liên tục.
- Khi mất điện: Van pilot đóng → áp suất cân bằng (hoặc lò xo hồi vị) → piston/màng đóng van lại.
Ưu điểm nổi bật
-
- Lưu lượng cao: Chiều rộng van 32 mm cho phép lưu lượng khí lớn.
- Tiêu thụ điện năng thấp: Thiết kế servo-assisted tiết kiệm năng lượng.
- Không tiêu thụ khí liên tục: Hoạt động mà không cần xả khí thường xuyên, tiết kiệm khí nén.
- Linh hoạt lắp đặt: Lắp đơn lẻ hoặc khối, kết nối ren G/NPT 1/4″ hoặc mặt bích NAMUR.
- Phù hợp môi trường khắc nghiệt: Vật liệu chất lượng cao, dùng ngoài trời và khí quyển hóa chất ăn mòn.
