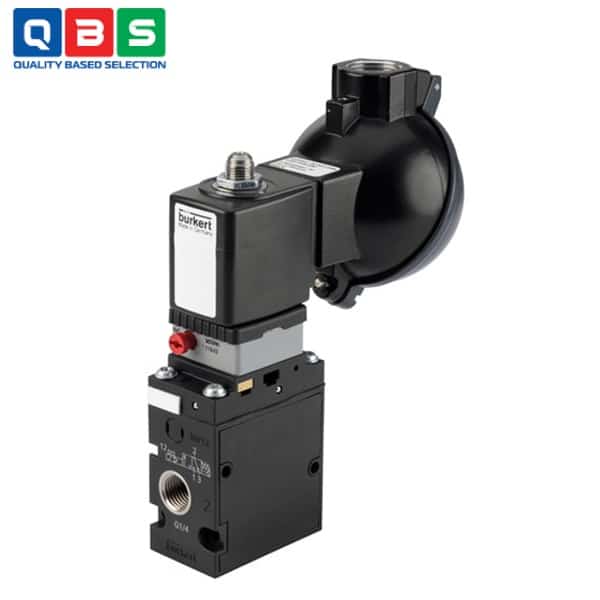

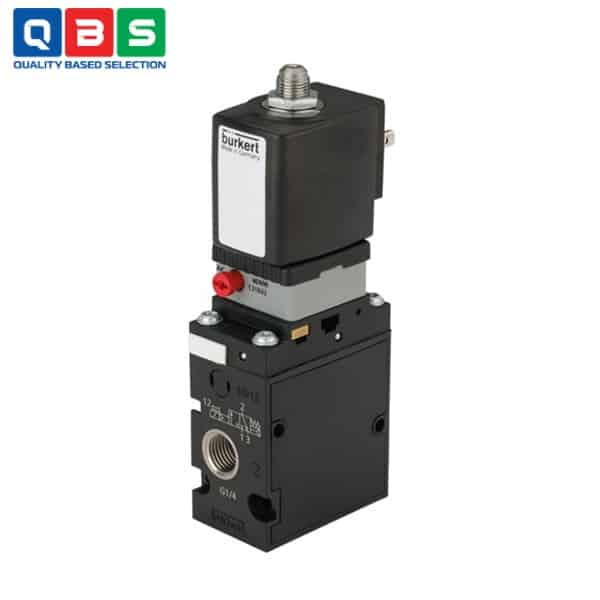

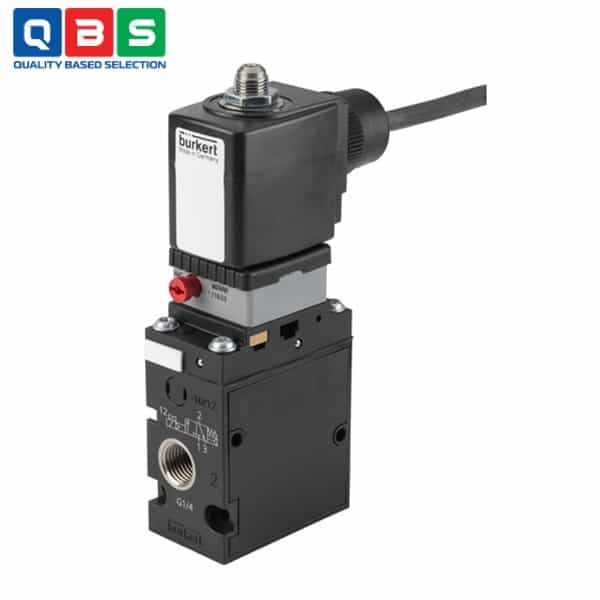

Van điện từ 3/2 chiều hỗ trợ servo Type 6518
| Tên sản phẩm | Van điện từ 3/2 chiều hỗ trợ servo |
| Model | 6518 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ 3-2 chiều hỗ trợ servo Type 6518 |
Mô tả
Van điện từ 3/2 chiều hỗ trợ servo Type 6518 là van 3/2 chiều trợ lực servo và van loại 6519 là van 3/2, 5/2 hoặc 5/3 chiều. Cả hai loại van này tạo thành một dòng sản phẩm. Các van có thể được sử dụng riêng lẻ hoặc theo khối. Van hoạt động mà không cần tiêu thụ khí liên tục và được sử dụng để điều khiển khí nén các bộ truyền động tác động kép hoặc tác động đơn. Việc sử dụng vật liệu chất lượng cao cho phép sử dụng các van này ngoài trời và trong môi trường hóa chất. Dòng sản phẩm này bao gồm các thiết bị có chứng nhận chống cháy nổ (Ex-Approval) và giao diện mặt bích NAMUR. Với các chức năng mạch van C và D, mức độ an toàn SIL2 có thể đạt được theo tiêu chuẩn IEC 61508, tùy thuộc vào cấu trúc của thiết bị an toàn.
Ứng dụng của Van điện từ 3/2 chiều hỗ trợ servo Type 6518
-
- Điều khiển bộ truyền động đơn hành: Mở actuator bằng khí nén, đóng bằng lò xo.
- Điều khiển bộ truyền động kép hành: Cấp khí vào một bên và xả bên kia để di chuyển piston hai chiều.
- Hệ thống NAMUR interface: Lắp trực tiếp lên bộ truyền động có mặt gắn NAMUR.
- Lắp đặt đơn lẻ hoặc trên manifold: Dùng riêng lẻ hoặc lắp nhiều van thành khối để điều khiển nhiều actuator cùng lúc.
- Ứng dụng trong môi trường ngoài trời: Chịu được điều kiện thời tiết, độ ẩm cao nhờ vật liệu chất lượng cao.
- Môi trường có hóa chất ăn mòn: Thân van polyamide gia cường sợi thủy tinh, phù hợp với không khí có hóa chất nhẹ.
Thông số kỹ thuật cơ bản
| Thông số chính | Giá trị |
| Loại van | Servo-assisted 3/2-way pneumatic |
| Orifice / Lưu lượng | DN 8-9 / ~1300 l/min (QNn tại 6 bar, ΔP 1 bar) |
| Áp suất làm việc | 2 – 10 bar (áp suất chênh lệch tối thiểu ~2 bar) |
| Môi trường | Khí nén sạch/khô (có/không bôi trơn) |
| Nhiệt độ môi trường | -10 °C … +55 °C |
| Nhiệt độ xung quanh | -25 °C … +55 °C |
| Thời gian chuyển mạch | Mở ~20 ms / Đóng ~40 ms |
| Công suất điện | 1.7 – 2 W (DC) / ~6-11 VA (AC) |
| Điện áp | 24V DC / 24-230V AC 50/60 Hz |
| Kết nối khí | G ¼” hoặc NPT ¼” |
| Độ bảo vệ | IP65 (với cable plug) |
| Vật liệu thân | Polyamide gia cường sợi thủy tinh |
| Phiên bản | Standard / Ex mb / Ex eb mb / Ex ia |
| Chứng nhận | SIL2 (circuit C/D), ATEX/IECEx |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ 3/2 chiều hỗ trợ servo Type 6518
Nguyên lý hoạt động của Van điện từ 3/2 chiều hỗ trợ servo Type 6518
-
- Trạng thái nghỉ (de-energized): Van pilot đóng → áp suất từ cổng cấp (1) qua lỗ pilot nhỏ cân bằng áp suất hai bên piston/diaphragm → lò xo + áp suất giữ van chính đóng (hoặc mở tùy circuit function C/D).
- Trạng thái kích hoạt (energized): Van pilot mở → xả áp suất phía trên piston/diaphragm ra cổng xả (3) → chênh lệch áp suất làm piston/diaphragm di chuyển → mở/đóng đường từ cổng 1 đến cổng làm việc (2).
Ưu điểm nổi bật
-
- Lưu lượng cao: DN 8-9, ~1300 l/min, phù hợp điều khiển actuator lớn nhanh chóng.
- Tiết kiệm năng lượng: Chỉ 1.7-2W (DC), không tiêu thụ khí nén liên tục.
- Lắp đặt linh hoạt: Đơn lẻ hoặc khối manifold, kết nối NAMUR.
- Phù hợp môi trường khắc nghiệt: Vật liệu chất lượng cao, dùng ngoài trời & hóa chất nhẹ.
