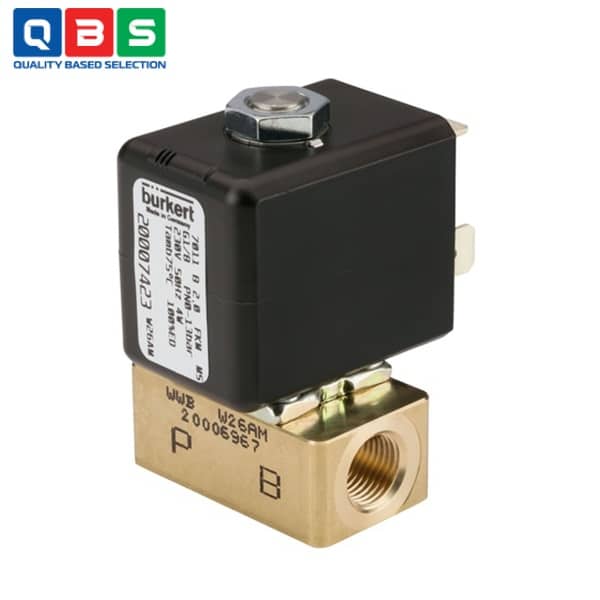

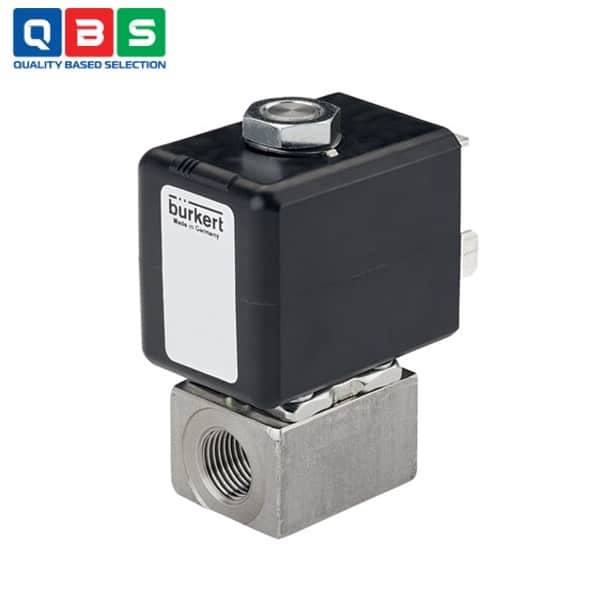

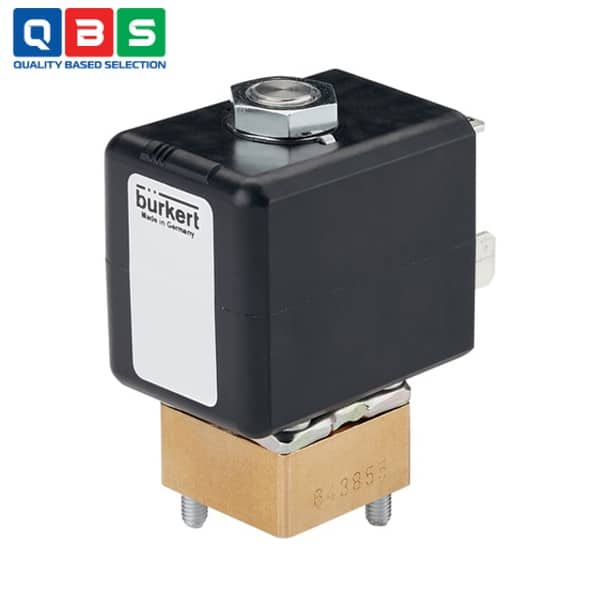

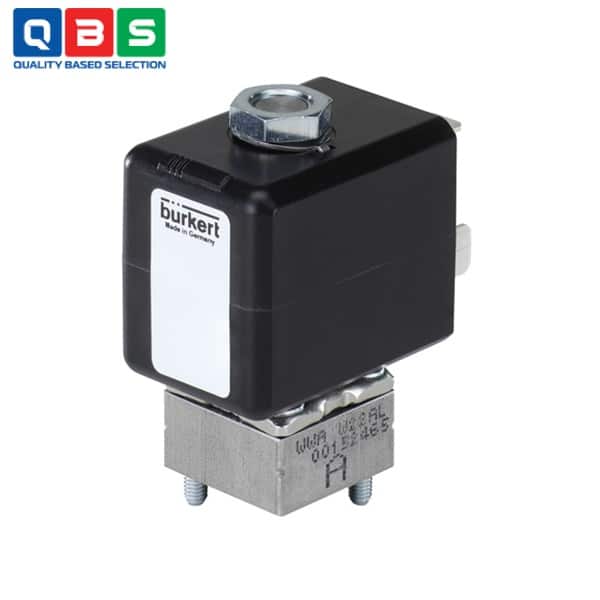

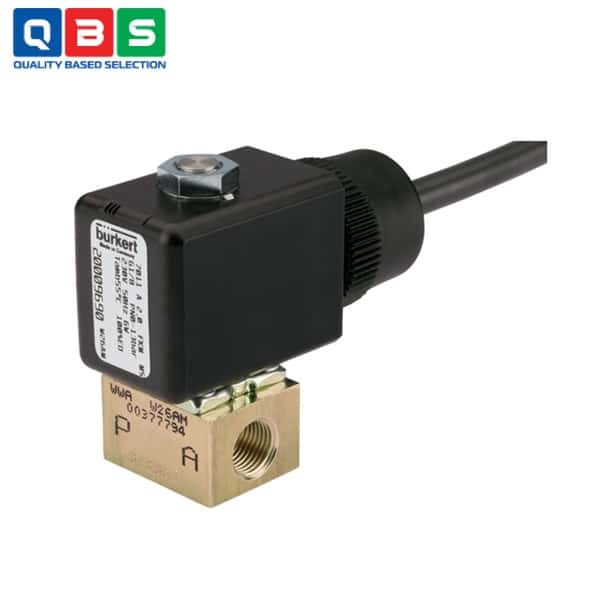

Van điện từ Burkert 2/2 Model 7011
| Tên sản phẩm | Van điện từ Burkert 2/2 |
| Model | 7011 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ Burkert 2-2 Model 7011 |
Mô tả
Van điện từ Burkert 2/2 Model 7011 là van piston tác động trực tiếp. Nút chặn và ống dẫn lõi được hàn với nhau để tăng khả năng chịu áp suất và độ kín khít. Có nhiều sự kết hợp vật liệu vỏ và gioăng khác nhau tùy thuộc vào ứng dụng thực tế. Một biến thể mặt bích đặc trưng của Bürkert (SFB) cho phép bố trí van tiết kiệm không gian trên một cụm van đa đường ống. Dòng sản phẩm được bổ sung bởi các biến thể tuân thủ tiêu chuẩn DVGW EN 161 và các biến thể chống cháy nổ. Có thể lựa chọn các khớp nối kiểu đẩy vào để kết nối với ống mềm. Kết hợp với nút bịt tuân theo tiêu chuẩn DIN EN 175301-803 hình dạng B, van đáp ứng cấp độ bảo vệ IP65.
Ứng dụng của Van điện từ Burkert 2/2 Model 7011
-
- Hệ thống khí nén và máy nén khí: Kiểm soát khí nén, van dẫn khí trong máy nén vít, máy sấy hấp thụ.
- Kiểm soát khí gas và đốt cháy công nghiệp: Van khí đánh lửa, van kiểm soát khí gas, lò đốt công nghiệp.
- Môi trường cháy nổ: Ứng dụng trong khu vực nguy hiểm, như tủ điều khiển nhỏ gọn ở khu vực Ex.
- Xử lý nước và chất lỏng trung tính: Hệ thống cấp nước, xử lý nước, dầu thủy lực.
- Chân không kỹ thuật: Kiểm soát dòng chảy trong hệ thống chân không.
- Thiết bị y tế và khử trùng: Máy khử trùng trong bệnh viện hoặc phòng khám (sterilizers).
- Hệ thống sưởi ấm: Kiểm soát dòng chảy trong hệ thống加热.
- Ứng dụng vệ sinh cao: Phiên bản phù hợp với thực phẩm/đồ uống, nước uống.
- Tự động hóa công nghiệp chung: Lắp đặt trên manifold đa van để tiết kiệm không gian, kết nối nhanh push-in cho ống mềm.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị/Chi tiết |
| Loại van | Direct-acting 2/2-way plunger valve |
| Đường kính lỗ (Orifice) | DN 1.2 … 2.4 mm |
| Vật liệu seal | FKM, EPDM |
| Vật liệu thân | Đồng (brass), Polyamide (PA), Inox 1.4305/303 |
| Môi chất | Khí và chất lỏng trung tính (khí nén, nước, dầu thủy lực, chân không kỹ thuật) |
| Nhiệt độ môi chất | -10 °C … +100 °C |
| Độ nhớt tối đa | 21 mm²/s |
| Áp suất làm việc | Tùy phiên bản, lên đến ~23 bar (chi tiết theo ordering chart) |
| Điện áp hoạt động | 24V DC, 24V/50-60Hz, 110-120V/50-60Hz, 230-240V/50-60Hz |
| Công suất tiêu thụ | Tùy coil: 4-8W (DC), chi tiết theo trang 17-18 |
| Thời gian chuyển mạch | Mở: 8-15 ms; Đóng: 10-17 ms |
| Kết nối cổng | M5, G 1/8, NPT 1/8, Flange (SFB), Push-in fitting |
| Kết nối điện | DIN EN 175301-803 form C/B, flat pin, flying leads (tùy) |
| Cấp bảo vệ | IP65 (với cable plug) |
| Nhiệt độ môi trường | Max. +55 °C (hoặc +75 °C tùy công suất) |
| Chế độ hoạt động | 100% ED (liên tục) hoặc 50% ED tùy lắp đặt |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ Burkert 2/2 Model 7011
Nguyên lý hoạt động của Van điện từ Burkert 2/2 Model 7011
-
- Không cấp điện: Lò xo đẩy plunger (pít-tông) xuống, đậy kín lỗ orifice (cửa van), ngăn dòng chảy (đối với loại thường đóng – NC, phổ biến nhất).
- Cấp điện: Cuộn coil tạo từ trường, hút plunger lên chống lại lực lò xo, mở lỗ orifice, cho phép môi chất (khí/lỏng) chảy qua.
- Ngắt điện: Từ trường mất, lò xo đẩy plunger về vị trí ban đầu, đóng van.
Ưu điểm nổi bật
-
- Nhỏ gọn và trực động: Kích thước nhỏ, hoạt động trực tiếp không cần chênh áp, phù hợp chân không và áp suất cao.
- Chịu áp & kín khít cao: Stopper và ống dẫn core hàn liền, tăng độ bền áp suất và chống rò rỉ.
- Lắp đặt linh hoạt: Flange đặc trưng Burkert (SFB) cho manifold tiết kiệm không gian, kết nối push-in nhanh cho ống mềm.
- An toàn đa dạng: Có phiên bản chống cháy nổ (ATEX/IECEx), phê duyệt khí gas (DVGW EN 161), IP65.
- Vật liệu đa dạng: Thân brass/inox/PA, seal FKM/EPDM, phù hợp nhiều môi chất trung tính.
- Hoạt động đáng tin cậy: Thời gian chuyển mạch nhanh (8-17 ms), coil class H chịu nhiệt tốt.
