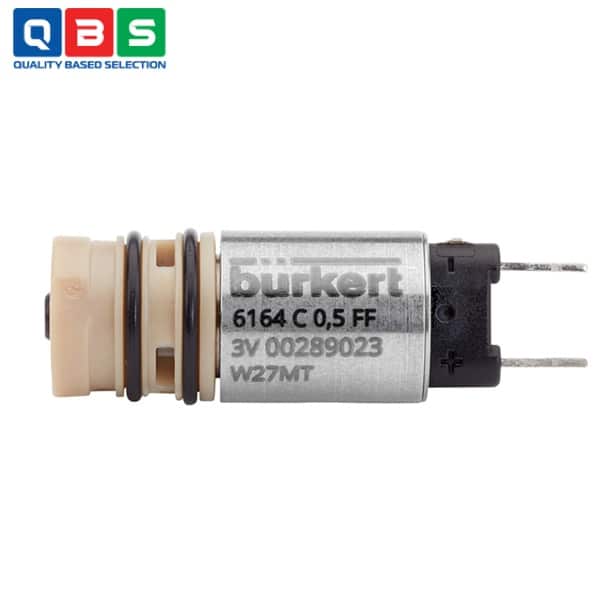

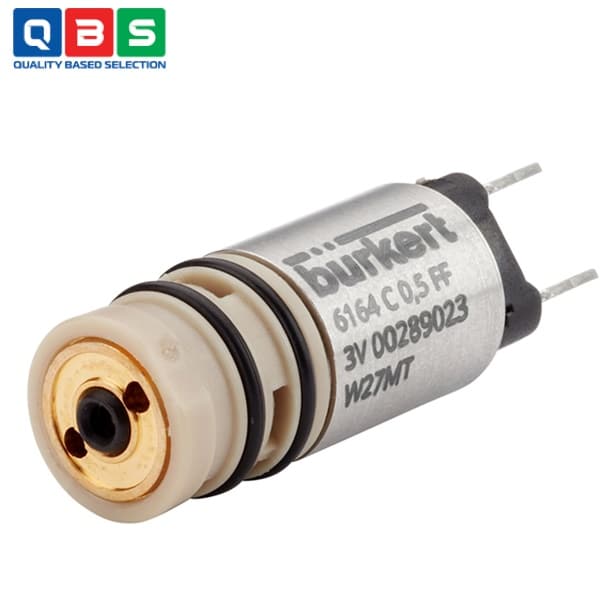

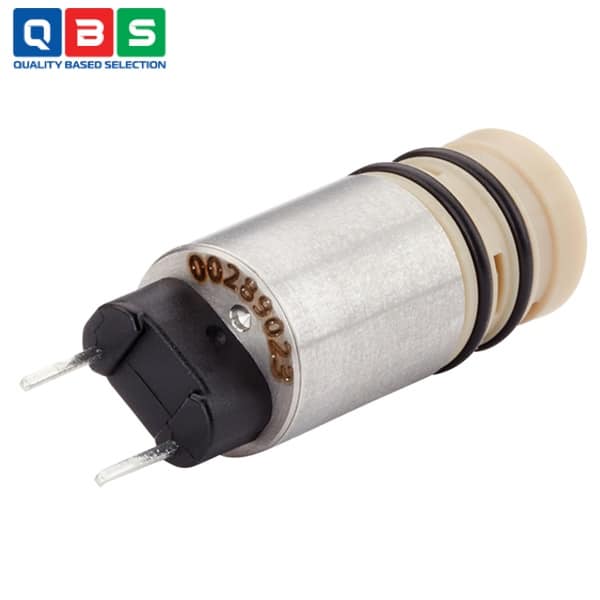

Van điện từ dạng hộp khí nén 3/2 chiều Type 6164
| Tên sản phẩm | Van điện từ dạng hộp khí nén 3/2 chiều |
| Model | 6164 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ dạng hộp khí nén 3-2 chiều Type 6164 |
Mô tả
Van điện từ dạng hộp khí nén 3/2 chiều Type 6164 được thiết kế để tích hợp tối ưu vào các khối hoặc bộ phận đúc nhựa, hỗ trợ điều khiển khí nén trong các ứng dụng phức tạp nơi không gian lắp đặt hạn chế, hiệu suất lưu chất cao và tiết kiệm chi phí là yếu tố quan trọng. Nó thường được sử dụng làm van pilot trong hệ thống khí nén, với độ tin cậy cao, tuổi thọ dài (hơn 100 triệu chu kỳ) và khả năng tích hợp linh hoạt. Các ứng dụng cụ thể bao gồm lĩnh vực công nghiệp, y tế và dược phẩm, nơi van kiểm soát khí trung tính như không khí hoặc oxy.
Ứng dụng của Van điện từ dạng hộp khí nén 3/2 chiều Type 6164
-
- Điều khiển khí nén tổng quát trong máy móc: Sử dụng làm van pilot để điều khiển các van lớn hơn trong hệ thống tự động hóa công nghiệp.
- Sản xuất dược phẩm: Áp dụng trong các quy trình yêu cầu độ chính xác cao và tuân thủ chứng nhận an toàn.
- Ứng dụng y tế – Bộ đa hợp lưu chất trong công nghệ nha khoa: Tích hợp vào thiết bị nha khoa để điều khiển nhiều dòng khí hoặc chất lỏng một cách compact.
- Kiểm soát oxy trong máy thở: Sử dụng trong thiết bị y tế hỗ trợ hô hấp, đảm bảo độ tin cậy và tuổi thọ cao trong môi trường quan trọng.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Kiểu van | 3/2-way (hoặc 2/2-way) solenoid cartridge, direct-acting |
| Kích thước | Rộng 11 mm mỗi station, trọng lượng ~6 g |
| Đường kính lỗ (Orifice) | DN 0.5 mm → 1.2 mm |
| Áp suất làm việc | Vac…9 bar (DN 0.5) → Vac…1.5 bar (DN 1.2) |
| Lưu lượng (Q air) | 6–25 l/min (tùy orifice, đo tại 6 bar, ΔP 1 bar) |
| Thời gian chuyển mạch | Mở/đóng < 5 ms |
| Điện áp hoạt động | 12 V hoặc 24 V DC (các mức khác theo yêu cầu) |
| Công suất tiêu thụ | 0.7 W (chuẩn), 2.8/0.3 W (có giảm công suất), 0.3 W (phiên bản Ex) |
| Tuổi thọ | > 100 triệu chu kỳ (theo thử nghiệm) |
| Môi chất | Khí trung tính (neutral gases) |
| Nhiệt độ môi chất/môi trường | -10 °C … +55 °C |
| Vật liệu tiếp xúc môi chất | Thân: PEEK; Seal: FKM; Các phần khác: PA, stainless steel, LCP, brass |
| Kết nối | Cartridge (Bürkert diagram), pin/solder hoặc flying leads |
| Bảo vệ | IP00 (pins), IP40 (plug), IP54 (flying leads); Tùy chọn ATEX/IECEx Ex ib |
| Tần số chuyển mạch | 16 Hz |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ dạng hộp khí nén 3/2 chiều Type 6164
Nguyên lý hoạt động của Van điện từ dạng hộp khí nén 3/2 chiều Type 6164
-
- Không cấp điện (de-energized): Lò xo đẩy van đóng → Port 1 (áp suất) nối với Port 2 (làm việc) → Port 3 (xả) mở để xả khí ra.
- Cấp điện (energized): Từ trường kéo lõi từ → van chuyển vị trí → Port 1 ngắt với Port 2 → Port 2 nối với Port 3 (xả khí ra) → Port 1 bị chặn.
Ưu điểm nổi bật
-
- Thiết kế siêu nhỏ gọn: Chỉ rộng 11 mm mỗi vị trí, dạng cartridge dễ tích hợp trực tiếp vào khối/manifold hoặc bộ phận đúc nhựa.
- Tuổi thọ và độ tin cậy cực cao: > 100 triệu chu kỳ chuyển mạch, tăng cường độ bền và giảm bảo trì.
- Tiêu thụ điện thấp: Chỉ 0.7 W, có phiên bản giảm xuống 0.3 W → tiết kiệm năng lượng, phù hợp thiết bị di động/y tế.
- Hiệu suất lưu chất tốt: Đường kính lỗ từ 0.5 mm đến 1.2 mm, thời gian chuyển mạch nhanh < 5 ms, lưu lượng phù hợp ứng dụng chính xác.
