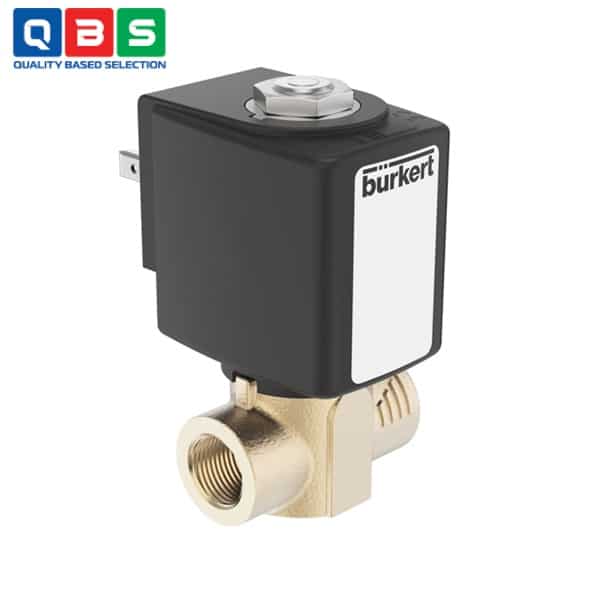

Van điện từ dạng piston 2/2 chiều Type 6240 - Ảnh 2

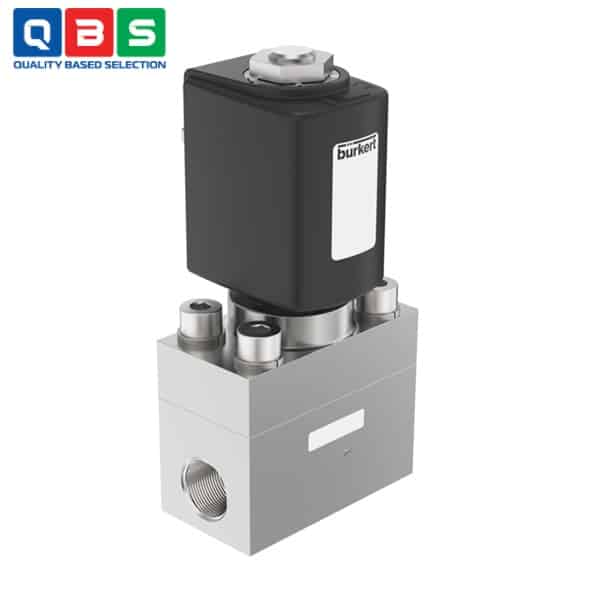

Van điện từ dạng piston 2/2 chiều Type 6240 - Ảnh 3

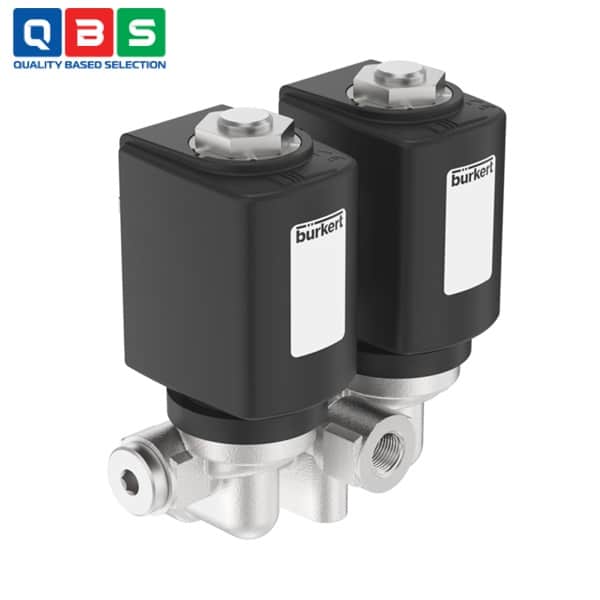

Van điện từ dạng piston 2/2 chiều Type 6240 - Ảnh 4

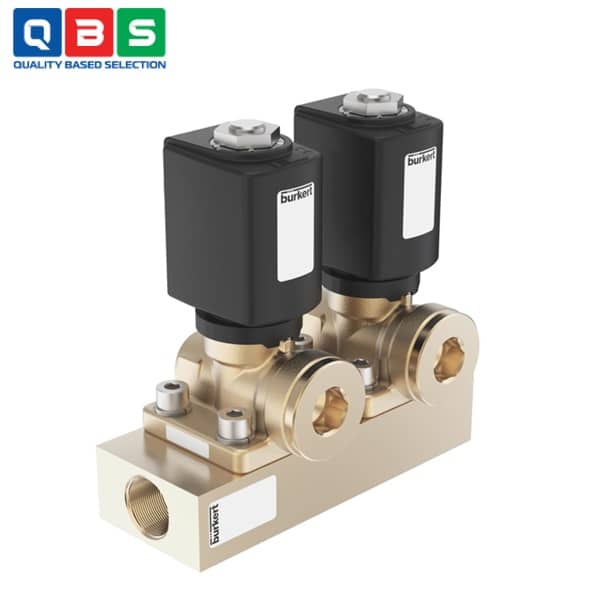

Van điện từ dạng piston 2/2 chiều Type 6240 - Ảnh 5

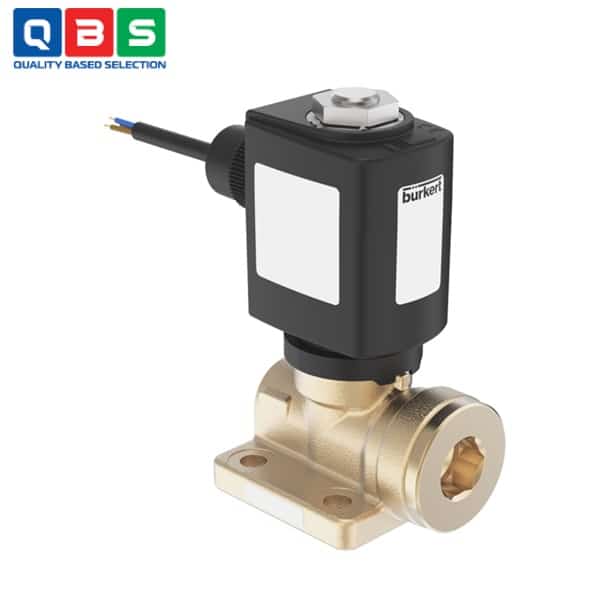

Van điện từ dạng piston 2/2 chiều Type 6240 - Ảnh 6

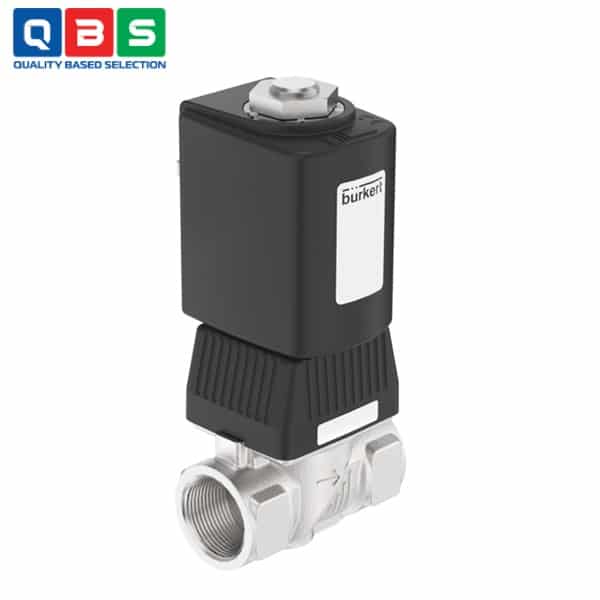

Van điện từ dạng piston 2/2 chiều Type 6240 - Ảnh 7

Van điện từ dạng piston 2/2 chiều Type 6240

Tên sản phẩm	Van điện từ dạng piston 2/2 chiều
Model	6240
Thương hiệu	Burkert
Xuất xứ	Đức
Phân phối	Công Ty TNHH Kỹ Thuật QBS
Xem catalog sản phẩm	Catalog Van điện từ dạng piston 2-2 chiều Type 6240

Gọi 0939487487 Tải catalog

Van điện từ dạng piston 2/2 chiều Type 6240 là van piston trợ lực servo. Nút chặn và ống dẫn hướng pít tông được hàn với nhau để tăng cường khả năng chịu áp suất và độ kín khí. Có nhiều sự kết hợp vật liệu làm kín khác nhau tùy thuộc vào ứng dụng. Thiết kế vỏ và chất lượng bề mặt cho phép lưu lượng tối đa. Các cuộn dây được đúc bằng epoxy kháng hóa chất. Vòng bi trượt tùy chọn giúp tăng tuổi thọ khi sử dụng khí khô. Để giảm mức tiêu thụ điện năng trong quá trình vận hành, có sẵn các cuộn dây với cụm điện tử Kick and Drop (công nghệ cuộn dây kép).

Van điện từ dạng piston 2/2 chiều Type 6240

- Hệ thống khí nén và khí trung tính: Điều khiển khí nén, khí khô, khí công nghiệp.
- Hệ thống nước và chất lỏng: Nước sạch, nước uống, nước nóng, dầu thủy lực, chất lỏng trung tính.
- Ứng dụng áp suất cao: Phiên bản high pressure lên đến 160–250 bar, phù hợp hệ thống thủy lực cao áp, khí nén cao áp.
- Hệ thống khí đốt và nhiên liệu: Van tự động ngắt khí theo chuẩn DIN EN 161 cho đầu đốt khí, khí đốt nhiên liệu.
- Hệ thống chữa cháy: Hệ thống chữa cháy khí, bình chữa cháy khí.
- Hệ thống cung cấp khí: Phân phối và kiểm soát khí công nghiệp.
- Xử lý nước và nước thải: Điều khiển dòng nước trong nhà máy xử lý nước, hệ thống lọc.
- Công nghệ kiểm soát nhiệt độ: Hệ thống làm nóng/làm mát, trao đổi nhiệt, điều khiển nhiệt độ chất lỏng/nóng.

Thông số kỹ thuật cơ bản

Thông số chính	Giá trị phổ biến (Standard)
Loại	Servo-assisted 2/2-way piston (thường NC)
Orifice (DN)	DN 6 / DN 12 / DN 13 (steam)
Áp suất	0 – 16 bar
Nhiệt độ môi chất	-10…+140 °C (FKM)
Vật liệu thân	Brass hoặc Stainless steel
Vật liệu seal	FKM, EPDM, PTFE, PEEK, PCTFE, NBR (gas burners)
Thời gian chuyển mạch	DN6: Mở ~15 ms, Đóng ~45 ms
Điện áp	24 V DC/AC, 110–240 V AC
Công suất	~8–20 W (standard)
Duty cycle	100% continuous
Kết nối	G ¼ – G ½ (hoặc NPT)
Độ bảo vệ	IP65 / NEMA 4X

Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ dạng piston 2/2 chiều Type 6240

Nguyên lý hoạt động của Van điện từ dạng piston 2/2 chiều Type 6240

1. Trạng thái không cấp điện (closed – đóng):
  - Cuộn coil không hoạt động → lò xo và áp suất môi chất giữ piston ép chặt vào ghế van chính (main seat), ngăn dòng chảy. Buồng trên piston được nối với đầu vào qua lỗ nhỏ, nên áp suất cân bằng giúp piston đóng chắc chắn.
2. Trạng thái cấp điện (open – mở):
  - Cuộn coil kích hoạt → lực điện từ hút pilot plunger (van thí điểm) mở lỗ xả (pilot seat).
  - Áp suất trong buồng trên piston giảm nhanh (xả ra đầu ra).
  - Tạo chênh áp qua piston → piston bị đẩy lên bởi áp suất từ đầu vào (hoặc lực pilot trực tiếp hỗ trợ), mở ghế van chính → dòng chảy lớn qua van.

Ưu điểm nổi bật

- Không cần chênh áp tối thiểu: Hoạt động mượt mà từ 0 bar đến áp suất cao.
- Lưu lượng cực lớn & compact: Đường kính orifice lên đến DN13, thiết kế tối ưu hóa flow rate cao nhất trong kích thước nhỏ gọn.
- Độ bền & an toàn vượt trội: Hệ thống piston ghép cứng → mở an toàn, chịu áp cao, kín tuyệt đối, chống rò rỉ tốt.
- Chống rung & độ tin cậy cao: Coil vít cố định chịu rung động mạnh, phù hợp môi trường công nghiệp khắc nghiệt.
- Tiết kiệm năng lượng đáng kể: Công nghệ double coil Kick & Drop → giảm công suất tiêu thụ khi giữ mở.
