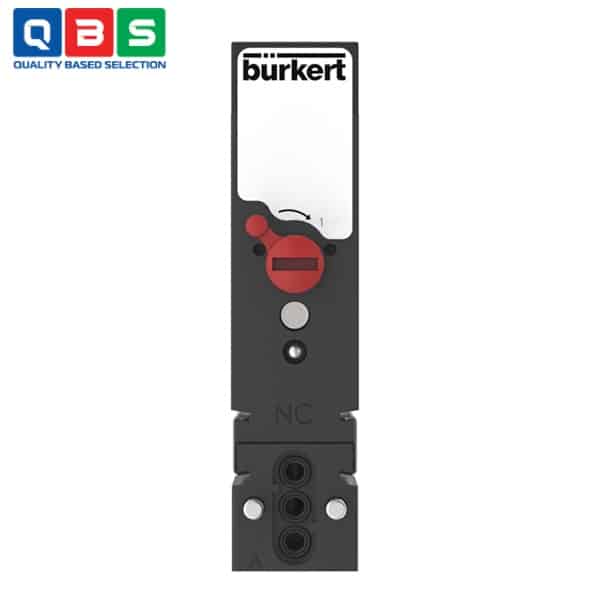

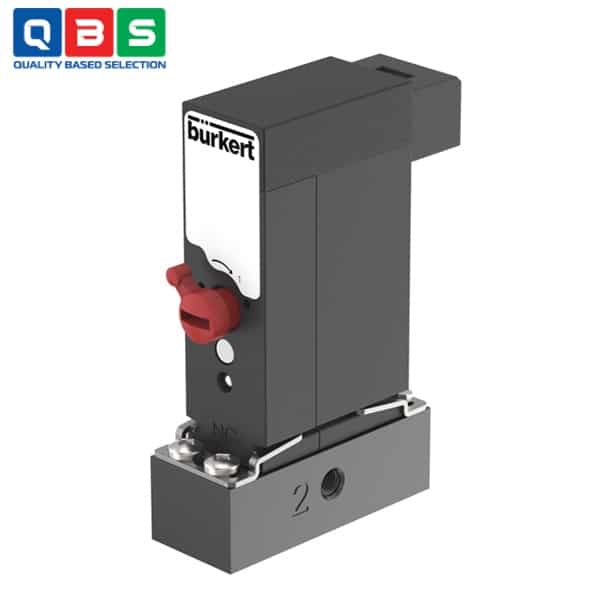

Van điện từ kiểu lật 3/2 chiều Type 6144
| Tên sản phẩm | Van điện từ kiểu lật 3/2 chiều |
| Model | 6144 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ kiểu lật 3-2 chiều Type 6144 |
Mô tả
Van điện từ kiểu lật 3/2 chiều Type 6144 là van điện từ tác động trực tiếp 3/2 chiều được thiết kế cho khí và chất lỏng trung tính. Thông qua chuyển động giữa hai vị trí cuối, phần tử chuyển mạch (cánh gạt) sẽ bịt kín một trong hai mặt van đối diện và kết nối mặt van còn lại với cổng làm việc. Chuyển động này được gây ra bởi từ trường đẩy một nam châm vĩnh cửu, được gắn cố định vào phần tử cánh gạt, khi chuyển mạch điện từ. Thiết kế van này cho phép tạo ra cả biến thể đơn ổn định và lưỡng ổn định. Ngoài các đặc tính hiệu suất vượt trội, nguyên lý cánh gạt còn nổi bật bởi tiếng ồn chuyển mạch rất thấp và độ mài mòn thấp. Hơn nữa, khả năng tách môi chất tích hợp cho phép sử dụng vượt ra ngoài các ứng dụng khí nén. Tùy thuộc vào ứng dụng, có nhiều loại kết nối mặt bích khác nhau phù hợp cho cả lắp đặt riêng lẻ và lắp đặt theo khối.
Ứng dụng của Van điện từ kiểu lật 3/2 chiều Type 6144
-
- Hệ thống khí nén: Điều khiển khí nén khô có dầu hoặc không dầu trong tự động hóa.
- Điều khiển khí trung tính: Xử lý khí trung tính trong hệ thống chất lỏng, phù hợp với các ứng dụng yêu cầu chuyển mạch.
- Xử lý chất lỏng: Quản lý chất lỏng trung tính (với bộ lọc 5 µm), được thực hiện nhờ khả năng tách môi trường tích hợp.
- Chẩn đoán trong ống nghiệm: Được sử dụng trong thiết bị y tế và phân tích để phân tích chất lỏng an toàn, đáng tin cậy.
- Điều khiển chất lỏng công nghiệp: Điều chỉnh chính xác trong sản xuất và tự động hóa quy trình.
- Ứng dụng phòng thí nghiệm: Xử lý chất lỏng trong môi trường nghiên cứu và thử nghiệm.
- Môi trường nguy hiểm: Các biến thể chống cháy nổ (Ex ia) để sử dụng trong môi trường có khả năng gây nổ.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chính |
| Loại van | 3/2-way flipper solenoid valve, direct-acting |
| Orifice (đường kính lỗ) | DN 0.6 mm |
| Phạm vi áp suất | 0 đến 10 bar (vacuum tùy chọn) |
| Công suất danh định | 0.8 W (standard); Impulse: 0.8 W switching, 0 W holding |
| Điện áp hoạt động | 12 V DC / 24 V DC (các điện áp khác theo yêu cầu) |
| Dung sai điện áp | ±10 % |
| Thời gian chuyển mạch | Mở: ~8 ms (standard) / ~14 ms (Ex); Đóng: ~10 ms (standard) / ~18 ms (Ex) |
| Tần số chuyển mạch | Khoảng 17 Hz |
| Chu kỳ làm việc | 100 % liên tục |
| Môi chất | Khí nén khô/lubricated/oil-free, khí trung tính, chất lỏng trung tính (lọc 5 µm) |
| Nhiệt độ môi chất | -10 °C … +55 °C |
| Nhiệt độ môi trường | -10 °C … +55 °C |
| Vật liệu vỏ | PPS |
| Vật liệu seal | FKM (các vật liệu khác theo yêu cầu) |
| Kết nối cổng | Bürkert sub-base (10×18 mm, vertical/lateral/horizontal), UNF ¼”-28, hose connector |
| Kết nối điện | Rectangular plug Type 2505 (chuẩn), flying leads 0.2 mm², M8×1 hoặc PCB plug (tùy chọn) |
| Độ bảo vệ | IP65 (flying leads) / IP30 |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ kiểu lật 3/2 chiều Type 6144
Nguyên lý hoạt động của Van điện từ kiểu lật 3/2 chiều Type 6144
Van là loại direct-acting 3/2 chiều sử dụng cơ chế flipper (cơ cấu lật).
-
- Phần tử chuyển mạch (flipper) di chuyển giữa hai vị trí cuối, đóng kín một trong hai ghế van đối diện và kết nối ghế còn lại với cổng làm việc (working port).
- Chuyển động này do từ trường của cuộn dây solenoid tạo ra, đẩy nam châm vĩnh cửu gắn cố định trên flipper.
- Thiết kế cho phép phiên bản monostable (trở về vị trí mặc định khi mất điện) hoặc bistable (latching/impulse – giữ vị trí mà không cần duy trì điện).
- Ưu điểm nổi bật: tiếng ồn chuyển mạch rất thấp, mài mòn thấp, tách biệt môi chất tốt (medium separation), công suất tiêu thụ thấp.
Ưu điểm nổi bật
-
- Direct-acting (tác động trực tiếp): Phản ứng nhanh, đáng tin cậy.
- Tiếng ồn chuyển mạch cực thấp (very low switching noise).
- Mài mòn rất thấp: Tuổi thọ cao (lên đến hàng trăm triệu chu kỳ).
- Tách biệt môi chất tốt: Dùng cho cả khí & chất lỏng trung tính, vượt ngoài ứng dụng khí nén.
